CO2液晶パネルコントローラー(出力機能付)
商品番号:M2480MA-VRC4S
商品説明
二酸化炭素濃度を計測してCO2レベルをお知らせします。
室内のCO2濃度を測定し表示
適正な換気制御による省エネルギー
作業の効率化、眠気・健康被害の防止
■特長
●高精度NDIRデュアルビームセンサを使用
●CO2濃度に応じた換気機器の自動制御が可能
●植物工場・温室におけるCO2制御が可能
●デジタル出力RS-232CㆍRS-485 Modbus 対応
●表示部と操作ボタンを覆うカバーあり
●0~5000ppmまで測定可能
●アナログ出力(4~20mA·0~10V)幅が0~5000ppm固定(リレーとアナログの同時使用可能)
●Pt100Ωによる抵抗値での温度出力が可能

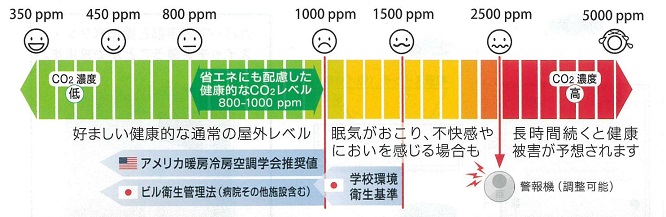

■二酸化炭素濃度を計測してCO2レベルをお知らせします。
■仕様
※AL2を上回ればON、その後AL1を下回ればOFF
■リレー・アナログ出力系統図組み合わせパターン
■寸法図(カバーはオプションです。)
●高精度NDIRデュアルビームセンサを使用
●CO2濃度に応じた換気機器の自動制御が可能
●植物工場・温室におけるCO2制御が可能
●デジタル出力RS-232CㆍRS-485 Modbus 対応
●表示部と操作ボタンを覆うカバーあり
●0~5000ppmまで測定可能
●アナログ出力(4~20mA·0~10V)幅が0~5000ppm固定(リレーとアナログの同時使用可能)
●Pt100Ωによる抵抗値での温度出力が可能
■二酸化炭素濃度を計測してCO2レベルをお知らせします。
■仕様
品番 | M2480MA-VRC3S | M2480MA-VRC4S | |
制御 | RS485 Modbus RTU、比例出力による制御可能 | ||
リレー出力制御可能 | Pt100Ωによる抵抗値での 温度出力が可能 |
||
CO2 | 測定方式 | NDIR (非分散型赤外線吸収方式)デュアルビームセンサ |
|
気温依存 | 1℃につき±0.2%あるいは±2ppmの大なる数値(25℃基準) | ||
気圧依存 | 1mmHgにつき0.13%高度調整機能付 (工場出荷時0m) |
||
反復性 | ±20ppm (400ppm基準) |
||
応答時間 | 2分以下(90%) | ||
ウォームアップ | 60秒以内 | ||
測定範囲 | CO2 | 0~5000ppm | |
温度 | 0~50℃ | ||
湿度 | 20~90% | ||
精度 | CO2 | ±75ppm or ±5%の大なる数値以内 (0~3000ppm) |
|
温度 | ±1.5℃以内 | ||
使用条件 | 温度 | 0~50℃ | |
湿度 | 95%以下、結露しないこと | ||
測定間隔 | 5秒 (UpdatePeriod) |
||
リレー設定範囲 | CO2 | ALARM1:100~4980ppm ALARM2:120~5000ppm |
|
温度 | ALARM1 Temp:0~49℃ ALARM2 Temp:1~50℃ |
||
リレー仕様※ | MAX2A(30VCDまたは250VC) 1接点・ノーマルオープン |
- | |
アナログ出力 | 電流出力 | 4~20mA:CO2 or Temp(電圧値と逆) | |
電圧出力 | 0~10V:CO2 or Temp(電流値と逆) | ||
出力幅 | 0~5000ppm及び0~50℃ | ||
抵抗値出力 | - | Pt100ΩClassA:Temp | |
デジタル出力 | RS232C(専用ソフト用) | ||
RS485 Modbus RTU | |||
LCD表示 | 全表示、CO2濃度のみ表示、 温湿度のみ表示、非表示選択可(4画面切替可) |
||
電源 | DC24V | ||
消費電力 | 約1.5W | ||
大きさ・重量 | W75xH120xD22mm 130g |
||
センサ予測寿命 | 15年程度(2年に一度のキャリブレーション推奨) |
■リレー・アナログ出力系統図組み合わせパターン
M2480MA-VRC3S |
M2480MA-VRC5S |

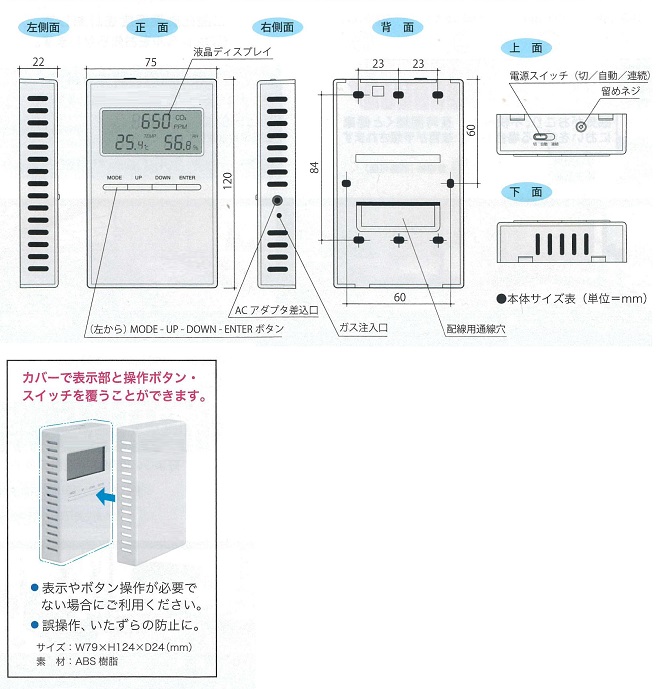

■寸法図(カバーはオプションです。)
