ホイスト

●従来の鉄車輪と比較して、走行中の振動が大幅に減少し、騒音も低下します。
●ウレタンゴムタイヤのため、車輪のスリップがほとんどなく蛇行が軽減されます。
●建屋のランウェイをそのまま走行路として利用でき、レール工事が不要となります。



■サドルの選定表


■備考
(1)緩起動、緩停止特性をご要望の場合はサドル用インバータ制御盤とのセットをお奨めします。
(2)モータ出力は走行抵抗25kg/t～35kg/tで算出してください。
(3)最大車輪重近くの荷重を吊ったまま長時間（8時間以上）一定位置で停止させないで下さい。


■据付要領
据付は一般の天井クレーンと、ほぼ同様ですが、特に留意する点について下記します。
①走行レーン（ランウェイ）幅：150～200mm無段階調節
既設の建屋等でスパン誤差が大きく調整不可能な場合は溝形鋼（チャンネル）
[150×75を使用し、下記を参照に施工ください]



②走行レール継目部の食い違い



③走行レール転動面はアースローラ付のため塗装をしないでください。

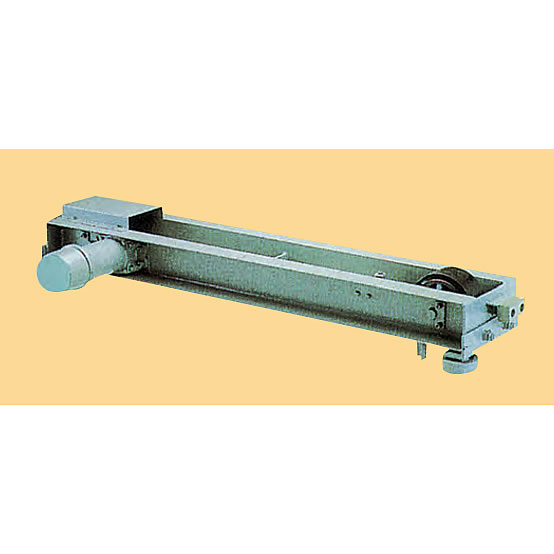

■サドル全体図


■外形寸法図



※ST-0.4D4-U／ST-0.4D4-UWはフレーム中心と車輪中心が左右に各々5mmズレていますが、フレームの中心を正に施工ください。

品番	外形寸法(mm)
	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U1	U2	V	W	Y
ST-0.4D4-U	1818	1350	437	220	9	50	144.5	100	170	299	150	54	35	135	-	75	300	6.5	149	149	320	250	φ 152
ST-0.4D4-UW	2438	1970	438	220	9	100					180	22						7

	ST-0.75D4-UWの場合の車輪と横行ﾓｰﾀの取合いは本図となります

品番	外形寸法(mm)
	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U1	U2	V	W	Y
ST-0.75D4-U	2324	1800	484	310	12	100	212	125	205	389	200	74	55	155	-	80	380	7.5	177	177	365	300	φ 194
ST-0.75D4-UW	3014	2300					-								212				367

■標準仕様

品番		ST-0.4D4-U	ST-0.4D4-UW	ST-0.75D4-U	ST-0.75D4-UW
容量×スパン(t)×(m)		3×14	3×16	5×16	5×18
モータ容量(kW)		0.4×2		0.75×2
定格電流(A)(50/60)		(3.0/2.4)×2		(4.5/3.8)×2
始動電流(A)(50/60Hz)		(12.3/10.9)×2		(20.6/17.5)×2
走行速度 m/sec(m/min)	50Hz	0.35(21)
	60Hz	0.417(25)
電源		200V 50/60Hz／220V 60Hz
定格		25%ED 150回/時
車輪径(mm)		φ220		φ310
最大輪重(k/N)	シングルガーダ	23	23	41	41
	ダブルガーダ	-	28	-	51.3
推奨輪重(k/N)		23		41
適合する走行レール巾(mm)		150～200（特殊対応します。250～300）
概略質量(kg)(一対分)		240	320	400	480

※保護構造・・・屋内形
※塗装色・・・サドルフレーム部・ギヤードモータ部共に錆止塗装(グレー)
※最大輪重とは、サドル選定表の最大巻上容量・最大スパンのクレーンにおいて、ホイストが片側の移動限度まで寄った場合を想定したもので、天井クレーンの設置される建物や走行レール架台が強度に耐えるかどうか判断するのに必要な数値です。
※状態として定格荷重の80%以上、又は片寄った位置での作業が多い場合は、推奨輪重以下となるように選定してください。
