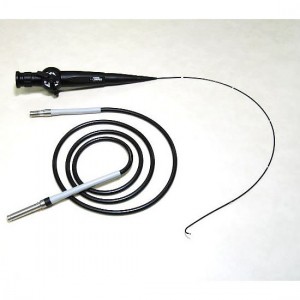

極細径ファイバースコープ
商品番号：M186BE07-500AM
商品説明
■特長
高解像度イメージガイドを採用した外径φ0.5～φ2.0 のラインナップ
曲管構造物や複雑形状を持つ精密部品・鋳造品等に挿入が可能です。
■タイプ
| 極細径 | 細径 |
 |
 |
■共通仕様
| 観察距離 | 5mm～∞ |
| 照明方式 | ライトガイド方式 |
| 視野方向 | 直視 |
| 焦点方式 | 固定焦点方式 |
| 使用温度 | 10～40℃ |
| 耐性 | 挿入部：水・機械油 |
注：別途光源装置が必要になります。
■仕様
| 品番 | タイプ | 画素 | 外径 (φmm) |
有効長 (mm) |
視野方向 | 視野角 | アングル機能 | アングル角度 上/下(°) |
| M186BE05-500AM | 極細径 | 3000 | 0.5 | 500 | 直視 0 | 70 | 無 | |
| M186BE05-1000AM | 1000 | |||||||
| M186BE07-500AM | 6000 | 0.75 | 500 | |||||
| M186BE07-1000AM | 1000 | |||||||
| M186BE07-1500AM | 1500 | |||||||
| M186BE10-500AM | 10000 | 1 | 500 | |||||
| M186BE10-1000AM | 1000 | |||||||
| M186BE10-1500AM | 1500 | |||||||
| M186BM14-600AM | 細径 | 9000 | 1.4 | 600 | 80 | 有 | 40/40 | |
| M186BM18-650AM | 9000 | 1.8 | 650 | 80 | 90/90 | |||
| M186BM20-550AM | 9000 | 2 | 550 | 80 | 120/120 | |||
*視野角・ｱﾝｸﾞﾙ角度は±10%誤差有
