商品詳細

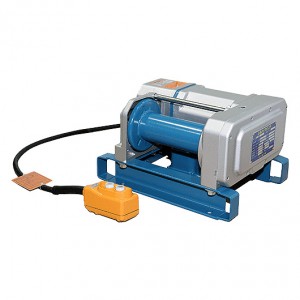

軽量コンパクトウインチ(三相200V)
商品番号:MF7FF-301F
商品説明
■特長
●超軽量、パラレルタイプ
アルミ鋳造のモータハウジング、ギヤボックスやエンプラの電装品ケースの採用により軽量、かつ防塵、防雨、防錆力に優れ、さらに他社に先駆けて採用したモータとドラムを並列に配置するパラレル型により省スペース型となっています。
●グリース潤滑の採用
ウレア系高級グリースによる潤滑方式の採用により長時間の給油が不要になり、かつ床置き・壁付き・逆付きなど据付自由度も高く、静かで機動性のあるウインチです。
●高級ビルトインモータ
モータはアルミ鋳造ケースに収納された、F種絶縁(最高許容温度155℃)、B種絶縁(130℃)のビルトインモータを使用しております。
●高性能電磁ブレーキの採用
30万回のメーカー耐久テストをパスした小型ながら制動力および精度の向上、長寿命化がはかられブレーキ板は環境に優しいノンアスベスト設計です。
●容易なロープ取付方法
ドラムのワイヤ穴にロープを差し込み、止メネジを締め付けるだけの簡単な作業で取付けられます。
●クラッチ機構(オプション)
無負荷のロープ引出し作業に便利なドラムをフリーに出来るクラッチ改造をご用意しています。事前にご相談ください。(ロープ巻取長さの変更もあります。)
<ご注意>
※本製品は、直接操作方式を標準としておりますのでコードの延長や外部リミットスイッチをご使用の場合などは別途制御回路が必要となります。
※本体の据置取付以外は水抜き穴位置、グリス量などの問題がありますので事前にご相談ください。
■標準電気付属品
■仕様
■寸法
●超軽量、パラレルタイプ
アルミ鋳造のモータハウジング、ギヤボックスやエンプラの電装品ケースの採用により軽量、かつ防塵、防雨、防錆力に優れ、さらに他社に先駆けて採用したモータとドラムを並列に配置するパラレル型により省スペース型となっています。
●グリース潤滑の採用
ウレア系高級グリースによる潤滑方式の採用により長時間の給油が不要になり、かつ床置き・壁付き・逆付きなど据付自由度も高く、静かで機動性のあるウインチです。
●高級ビルトインモータ
モータはアルミ鋳造ケースに収納された、F種絶縁(最高許容温度155℃)、B種絶縁(130℃)のビルトインモータを使用しております。
●高性能電磁ブレーキの採用
30万回のメーカー耐久テストをパスした小型ながら制動力および精度の向上、長寿命化がはかられブレーキ板は環境に優しいノンアスベスト設計です。
●容易なロープ取付方法
ドラムのワイヤ穴にロープを差し込み、止メネジを締め付けるだけの簡単な作業で取付けられます。
●クラッチ機構(オプション)
無負荷のロープ引出し作業に便利なドラムをフリーに出来るクラッチ改造をご用意しています。事前にご相談ください。(ロープ巻取長さの変更もあります。)
<ご注意>
※本製品は、直接操作方式を標準としておりますのでコードの延長や外部リミットスイッチをご使用の場合などは別途制御回路が必要となります。
※本体の据置取付以外は水抜き穴位置、グリス量などの問題がありますので事前にご相談ください。
■標準電気付属品
電源コード/操作コード | 2mm2x2芯x2mプラグ付/2mm2x6芯x3m | |||||
操作スイッチ/アース線 | 防雨形2点押ボタン(直接操作用)/2mm2x1mクリップ付 |
■仕様
品番 | MF7FS-101F | MF7FS-103F | ||
最大荷重 (kg) |
50Hz | 一層目 | 180 | 300 |
三層目 | 180 | 300 | ||
最上層 | (5) 146 | (5) 293 | ||
60Hz | 一層目 | 150 | 300 | |
三層目 | 150 | 300 | ||
最上層 | (5) 122 | (5) 244 | ||
ロープ速度 (m/min) |
50Hz | 一層目 | 8.5 | 4.3 |
三層目 | 11 | 5.5 | ||
最上層 | (5) 13.5 | (5)6.7 | ||
60Hz | 一層目 | 10.5 | 5 | |
三層目 | 13.5 | 6.5 | ||
最上層 | (5) 16.6 | (5)8 | ||
ロープ巻取長さ (累計) (m) |
一層目 | 7.3 | 7.3 | |
三層目 | 26.6 | 26.6 | ||
最上層 | (5) 51 | (5) 51 | ||
使用ロープ径 | φ6 | |||
電動機 | 型式 | コンデンサ始動形 | ||
出力 | 0.4kW | |||
極数 | 4P | |||
定格電圧 定格電流 |
単相 100V/50Hz・・・9.2A 100V / 60Hz・・・8.4A |
|||
絶縁 | B種 | |||
負荷時間率 | 25% ED | |||
ブレーキ制動率 | 150% 以上 | |||
制御方法 | 2点押ボタンスイッチによる直接操作 | |||
減速比 | 42.19 | 88.85 | ||
製品質量(kg) | 37 |
品番 | MF7FS-201F | MF7FS-203F | MF7FS-205F | MF7FS-210F | ||
最大荷重 (kg) |
50Hz | 一層目 | 180 | 300 | 600 | 1000 |
三層目 | 180 | 300 | 600 | 1000 | ||
最上層 | (5) 146 | (5) 293 | (6) 437 | (5) 931 | ||
60Hz | 一層目 | 150 | 300 | 500 | 1000 | |
三層目 | 150 | 300 | 500 | 1000 | ||
最上層 | (5) 122 | (5) 244 | (6) 364 | (5) 776 | ||
ロープ速度 (m/min) |
50Hz | 一層目 | 14.7 | 7 | 4.1 | 1.7 |
三層目 | 19 | 9 | 5.5 | 2.4 | ||
最上層 | (5) 23.3 | (5) 11.0 | (6) 7.5 | (5)3.1 | ||
60Hz | 一層目 | 17.4 | 8.5 | 4.9 | 2.1 | |
三層目 | 22.5 | 11 | 6.5 | 2.9 | ||
最上層 | (5) 27.6 | (5) 13.5 | (6) 8.9 | (5)3.7 | ||
ロープ巻取長さ (累計) (m) |
一層目 | 7.3 | 7.3 | 10 | 8.1 | |
三層目 | 26.6 | 26.6 | 36.3 | 30.4 | ||
最上層 | (5) 51 | (5) 51 | (6) 89 | (5)60 | ||
使用ロープ径 | φ6 | φ8 | φ10 | |||
電動機 | 型式 | コンデンサ始動、コンデンサ運転形 | ||||
出力 | 0.75kW | |||||
極数 | 4P | |||||
定格電圧 定格電流 |
単相 100V/5Hz・・・11.0A 100V / 60Hz・・・10.4A |
|||||
絶縁 | B種 | |||||
負荷時間率 | 25% ED | |||||
ブレーキ制動率 | 150% 以上 | |||||
制御方法 | 2点押ボタンスイッチによる直接操作 | |||||
減速比 | 25.05 | 51.57 | 107.14 | 261.91 | ||
製品質量(kg) | 40 | 65 | 67 |
品番 | MF7FF-301F | MF7FF-303F | MF7FF-305F | MF7FF-310F | ||
最大荷重 (kg) |
50Hz | 一層目 | 180 | 300 | 600 | 1000 |
三層目 | 180 | 300 | 600 | 1000 | ||
最上層 | (5) 146 | (5) 293 | (6) 437 | (5) 931 | ||
60Hz | 一層目 | 150 | 300 | 500 | 1000 | |
三層目 | 150 | 300 | 500 | 1000 | ||
最上層 | (5) 122 | (5) 244 | (6) 364 | (5) 776 | ||
ロープ速度 (m/min) |
50Hz | 一層目 | 14.7 | 7 | 4.1 | 1.7 |
三層目 | 19 | 9 | 5.5 | 2.4 | ||
最上層 | (5) 23.3 | (5) 11.0 | (6) 7.5 | (5) 3.1 | ||
60Hz | 一層目 | 17.4 | 8.5 | 4.9 | 2.1 | |
三層目 | 22.5 | 11 | 6.5 | 2.9 | ||
最上層 | (5) 27.6 | (5) 13.5 | (6) 8.9 | (5) 3.7 | ||
ロープ巻取長さ (累計) (m) |
一層目 | 7.3 | 7.3 | 10 | 8.1 | |
三層目 | 26.6 | 26.6 | 36.3 | 30.4 | ||
最上層 | (5) 51 | (5) 51 | (6) 89 | (5) 60 | ||
使用ロープ径 | φ6 | φ8 | φ10 | |||
電動機 | 型式 | 全閉自冷型 | ||||
出力 | 0.75kW | |||||
極数 | 4P | |||||
定格電圧・ 定格電流 |
三相 200V / 50Hz・・・3.7A 200V / 60Hz・・・3.3A 220V / 60Hz・・・3.2A |
|||||
絶縁 | B種 | |||||
負荷時間率 | 25% ED | |||||
ブレーキ制動率 | 150% 以上 | |||||
制御方法 | 2点押ボタンスイッチによる直接操作 | |||||
減速比 | 25.05 | 51.57 | 107.14 | 261.91 | ||
製品質量(kg) | 38 | 63 | 65 |
品番 | MF7FF-403F | MF7FF-405F | MF7FF-410F | ||
最大荷重 (kg) |
50Hz | 一層目 | 360 | 600 | 1000 |
三層目 | 360 | 600 | 1000 | ||
最上層 | (8) 239 | (6) 437 | (5) 931 | ||
60Hz | 一層目 | 300 | 500 | 1000 | |
三層目 | 300 | 500 | 1000 | ||
最上層 | (8) 199 | (6) 364 | (5) 776 | ||
ロープ速度 (m/min) |
50Hz | 一層目 | 12.8 | 7.9 | 4.1 |
三層目 | 16 | 10.5 | 5.7 | ||
最上層 | (8)24.1 | (6) 14.4 | (5) 7.3 | ||
60Hz | 一層目 | 15.2 | 9.4 | 4.8 | |
三層目 | 19 | 12.5 | 6.8 | ||
最上層 | (8) 28.6 | (6) 17.2 | (5) 8.8 | ||
ロープ巻取長さ (累計) (m) |
一層目 | 13.1 | 10 | 8.1 | |
三層目 | 46.1 | 36.3 | 30.4 | ||
最上層 | (8) 160 | (6) 89 | (5) 60 | ||
使用ロープ径 | φ6 | φ8 | φ10 | ||
電動機 | 型式 | 全閉自冷型 | |||
出力 | 1.5kW | ||||
極数 | 4P | ||||
定格電圧・ 定格電流 |
三相 200V / 50Hz・・・6.9A 200V / 60Hz・・・6.2A 220V / 60Hz・・・6.0A |
||||
絶縁 | F種 | ||||
負荷時間率 | 25% ED | ||||
ブレーキ制動率 | 150% 以上 | ||||
制御方法 | 2点押ボタンスイッチによる直接操作 | ||||
減速比 | 32.74 | 54.28 | 107.14 | ||
製品質量(kg) | 70 | 72 |
品番 | MF7FF-503F | MF7FF-505F | MF7FF-510F | ||
最大荷重 (kg) |
50Hz | 一層目 | 360 | 600 | 1000 |
三層目 | 360 | 600 | 1000 | ||
最上層 | (8) 239 | (6) 437 | (5) 931 | ||
60Hz | 一層目 | 300 | 500 | 1000 | |
三層目 | 300 | 500 | 1000 | ||
最上層 | (8) 199 | (6) 364 | (5) 776 | ||
ロープ速度 (m/min) |
50Hz | 一層目 | 18 | 10.9 | 5.7 |
三層目 | 22.5 | 14.5 | 8 | ||
最上層 | (8) 33.8 | (6) 19.9 | (5) 10.3 | ||
60Hz | 一層目 | 21.6 | 13.2 | 6.8 | |
三層目 | 27 | 17.5 | 9.5 | ||
最上層 | (8) 40.6 | (6) 24.0 | (5) 12.2 | ||
ロープ巻取長さ (累計) (m) |
一層目 | 13.1 | 10 | 8.1 | |
三層目 | 46.1 | 36.3 | 30.4 | ||
最上層 | (8) 160 | (6) 89 | (5) 60 | ||
使用ロープ径 | φ6 | φ8 | φ10 | ||
電動機 | 型式 | 全閉自冷型 | |||
出力 | 2.2kW | ||||
極数 | 4P | ||||
定格電圧・ 定格電流 |
三相 200V / 50Hz・・・9.5A 200V / 60Hz・・・8.8A 220V / 60Hz・・・8.0A |
||||
絶縁 | F種 | ||||
負荷時間率 | 25% ED | ||||
ブレーキ制動率 | 150% 以上 | ||||
制御方法 | 2点押ボタンスイッチによる直接操作 | ||||
減速比 | 23.28 | 38.59 | 76.18 | ||
製品質量(kg) | 72 | 73 |
■寸法
品番 | MF7FS-101F/103F MF7FF-201F/203F MF7FF-301F/303F |
MF7FS-205F/210F MF7FF-305F/310F MF7FF-403F/405F/410F MF7FF-503F/505F/510F |
|
寸法 | A | 415 | 538 |
B | 270 | 335 | |
b1 | 80 | 82.5 | |
b2 | 65 | 120.5 | |
C | 200 | 300 | |
D | φ76.3 | φ89.1 | |
E | φ142 | φ190 | |
F | φ15 | φ18 | |
G | 140.5 | 174.5 | |
H | 240 | 315 | |
I | 75 | 100 | |
J | 84 | 109 | |
K | φ10 | φ15 | |
L | 320 | 390 | |
M | 285 | 345 | |
N | 80 | 105 | |
X | 240 | 290 | |
Y | 17.5 | 22.5 | |
Z | 40 | 50 |
