中古物流機器

■特長
●ブラシレスモーター採用
●マイコンバータ制御
●ドライシリンダー
●ユニット内臓
●100V電源
●ジャバラ式フルカバー
●LED式フットスイッチ
●最大使用頻度
1回/分

●ブラシレスモーターの動作原理
ブラシレスモーターの回転は、ブラシ付モーターと同じ磁力の反発力と引力を使います。
ブラシレスモーターの場合、3個のホール素子の信号よりローター（磁石）の位置情報を得て、コイルに電流を流すと
磁束が発生しローターがその磁束との反発力あるいは引力で回転します。
下図はブラシレスモーター（4極6コイル）の回転の様子を表しています。
ここで、U,V,Wはコイルを表しHu、Hv、Hwはホール素子、N、Sはロータの磁極を示します。
またコイルに電流を流した時に発生する磁場を（N）（S）で表示しています。

（1）でホール素子のHuのみONなのでU相をS極、W相をN極にすることでローターが（2）の状態に回転します。
（2）でホール素子のHuとHvがONなのでV相をS極、W相をN極にすることでローターが（3）の状態に回転します。
同様の制御を繰り返すことによりローターを回転させています。コイルのN極とS極を逆にすると逆に回転します。

	ホール素子			コイル
No	Hu	Hv	Hw	U相	V相	W相
1	on	off	off	S	-	N
2	on	on	off	-	S	N
3	off	on	off	N	S	-
4	off	on	on	N	-	S
5	off	off	on	-	N	S
6	on	off	on	S	N	-

■仕様

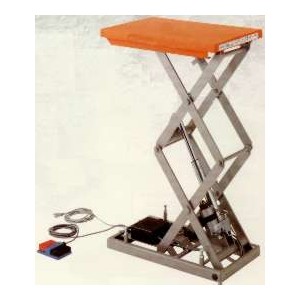

品番		WPTM100-58WB
積載荷重		100kg
テーブル寸法 （W×L）		520×850mm
ストローク		850
テーブル高さ		200～1050mm
昇降時間	上昇時間	約23秒
	下降時間	約23秒
最大使用頻度		15回
自重		50kg
