■次世代の高安定化技術
新設計のデジタル信号処理を搭載。
・生産前のウォームアップ時間が10分短縮。
・検出ヘッドの異常を監視する、自己診断が可能となりました。

■特許取得の高感度化技術
独自の同時2周波磁界検出方式
・同時２周波磁界検出方式(特許取得)は、鉄と非鉄それぞれに最も反応する周波数の磁界を同時に発生させ、双方を高感度で検出します。生産設備から欠落する恐れがあるステンレス片も見逃しません。

　




■特徴
●ワンステップのシンプル操作
使用頻度の高い設定画面へは、基本画面からワンタッチで行けます。
さまざまな支援機能を搭載し、品質向上と、生産性の向上を実現します。

●トラブルは事前に回避

●起きてしまったトラブルも簡単解決

●金属検出器としてのハイレベルな基本構造


●さらにシンプルに。簡単操作を極めた『品種登録ナビ』『スマートガイド』
「品種登録ナビ」
品種を登録するまでの手順をイラストを交えてわかりやすく案内。操作ステップ数が減り簡単になりました。

「スマートガイド」
毎日行う動作確認を、ガイダンス形式でサポート。不適切な状態での生産を防止します。


■外観図

Ｈ1	Ｈ2
80	925

■仕様

最大通過幅		300mm
ベルト幅		230mm
表示方法		7インチワイドカラーTFT液晶
操作方法		タッチパネル(運転/停止/ホームボタンのみダイレクトキー)
品種数		最大200品種
被検査品 包装形態		アルミ蒸着包装品兼用
検出方式		同時２周波磁界検出方式
ベルト速度 ※2		25 m/min (50Hz)、30 m/min(60Hz)
搬送能力※3		15kg
金属検出時の処理方法		選別またはベルト停止および警報
電源 ※4※5		AC100V、単相50/60Hz または AC110/115/120V、単相60Hz または AC200V、単相50/60Hz または AC220/230V、単相50/60Hz または AC240V、単相50Hz
消費電力		160VA、突入電力50A(typ)(20ms以下)
使用環境		0～40℃、相対湿度30～85％、ただし結露しないこと
保護等級		非防水タイプ（AHF）：IP30 防水タイプ（AHW）：IP66準拠
外装	指示器・ヘッド	ステンレススチール(SUS304)
	コンベアフレーム 架台	非防水タイプ（AHF）：鉄(塗装) 防水タイプ（AHW）：ステンレススチール(SUS304）
データ出力		USBポート(USB2.0) イーサネットインターフェース(10BASE-T、100BASE-TX)はオプション対応

※1：実際に使用する場合の検出感度は、異物の種類、被検査品の物性(品温・内容物・形状など)や使用環境により異なります。
※2：上記以外のベルト速度も選択いただけます。詳細はお問い合わせください。
※3：コンベア上の被検査品質量の合計。ベルト速度により搬送能力は異なります。
※4：いずれか1つでの使用になります。
※5：電源電圧は定格電圧でご使用ください。定格電圧に対して、電源電圧の変動幅が大きい場合には、モーターの温度上昇が発生し、故障に至る場合があります。定格電圧が低い場合には搬送トルクが低下する場合があります。

注：選別方法により、適応できる被検査品の形状(長さ、幅、高さ)が異なります。
注：本機の騒音レベルは70dB(A)を超えません。

型番	タイプ	質量	通過高さ	最高検出感度※1
				Fe	SUS304

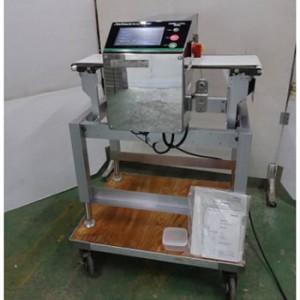

KDB3008AHF	非防水タイプ IP30	76kg	80mm	φ0.4mm	φ0.7mm
