商品詳細

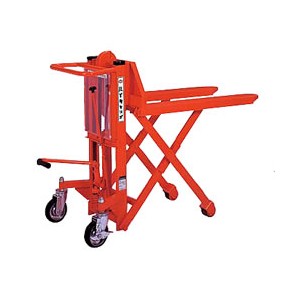

ハイキャッチ(手動式)
商品番号:SHC-5A-70
商品説明
手動式とバッテリー式の2タイプをご用意。
■手動式
●パレットトラックの操作機能を備えた運搬機。
●加工・組立ラインへの組み込みが容易。
●タフネス設計の2段式油圧シリンダー。(SHC-10A-70/SHC-10B-70)
●リフトアップ約2.5~3倍の早揚り装置付。
■バッテリー式
●パレットトラックの操作機能を備えた運搬機。
●上昇・下降が容易におこなえるワンタッチスイッチ
●色分けしたバッテリーメーター。
■寸法図
■仕様
<手動式ハイキャッチ>
品番 | SHC-5A-70 | SHC-5B-70 | SHC-10A-45 | SHC-10B-45 | SHC-10A-70 | SHC-10B-70 | ||
最大積載量 | 500kg | 1000kg | ||||||
最低位 | A | 85mm | ||||||
最高位 | B | 720mm | 450mm | 700mm | ||||
フォーク | 長さ | C | 930mm | 800mm | 1070mm | |||
外幅 | E | 520mm | 685mm | 520mm | 685mm | 520mm | 685mm | |
全長 | F | 1345mm | 1280mm | 1550mm | ||||
全幅 | G | 590mm | 691mm | 520mm | 685mm | 520mm | 685mm | |
全高 | H | 1015mm | 1200mm | |||||
ポンプ回数 | 30回 (10) | 40回 (15) | 86回 (36) | |||||
車体重量 | 90kg | 95kg | 113kg | 121kg | 130kg | 136kg |
※ポンプ回数の( )の数値は無負荷時早揚り回数です。
<電動式ハイキャッチ>
品番 | SHC-D5A-70 | SHC-D5B-70 | SHC-D10A-70 | SHC-D10B-70 | ||
最大積載量 | 500kg | 1000kg | ||||
最低位 | A | 85mm | ||||
最高位 | B | 720mm | 700mm | |||
フォーク | 長さ | C | 930mm | 1070mm | ||
外幅 | E | 520mm | 685mm | 520mm | 685mm | |
全長 | F | 1345mm | 1525mm | |||
全幅 | G | 590mm | 691mm | 646mm | 811mm | |
全高 | H | 1015mm | 1200mm | |||
バッテリー | DC12V | 28AH/5H | DC12V | 40AH/5HR | ||
上昇時間 | 7~12秒 | 12~18秒 | ||||
車体重量 | 120kg | 125kg | 170kg | 176kg |
※SHC-D10A-70およびSHC-D10B-70は、補助キャスターが標準装備となります。
※充電器は搭載型自動充電方式(AC100V)
■オプション
●補助キャスター
手動式「SHC-10A/Bシリーズ」に取り付けができます。
