商品詳細
ポールコレクター
商品番号:SCP-3
商品説明
■特長
小容量のクレーン・ホイスト用に最適です。
直線走行はもとより、曲線部での走行や、横行にもスムーズで確実な集電能力を発揮します。
※コレクター本体には樹脂フレーム「MC59L-3」は付属していません。

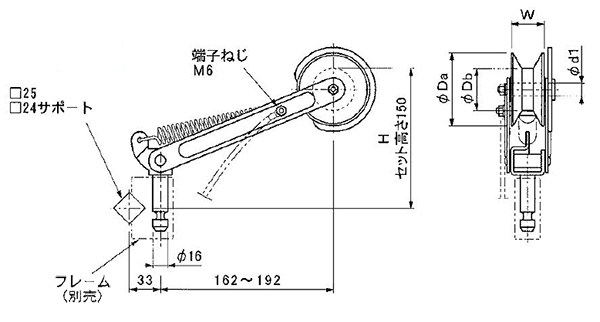

■寸法図
■仕様
※コレクター本体には樹脂フレーム「MC59L-3」は付属していません。
■コレクター用フレーム MC59L-3
●フレーム本体材質はポリアセタール樹脂製。絶縁性に優れ、摩擦抵抗も小さい安全設計です。小型軽量のため取り扱いやすく耐久性も抜群です。
小容量のクレーン・ホイスト用に最適です。
直線走行はもとより、曲線部での走行や、横行にもスムーズで確実な集電能力を発揮します。
※コレクター本体には樹脂フレーム「MC59L-3」は付属していません。
■寸法図
■仕様
品番 | SCP-2 | SCP-3 | SCP-4 | |
---|---|---|---|---|
容量 | AC600V 60A |
|||
接触圧(N) | 15±5(1.5±0.5kgf) | |||
本体材質 | SS400 三価クロメートメッキ仕上 |
|||
ホイール | 材質 | フランジ:黄銅鋳物CAC (YBsC) 銅管:無酸素銅C1020T (OFCuT) |
青銅鋳物CAC (BC) |
カーボン |
数 | 1 | |||
サイズ | φDa | 78 | 78 | 76 |
φDb | 45 | 44 | 45 | |
φd1 | 14 | |||
H | 130~190 | 133~193 | ||
W | 37 | |||
重さ | 0.90kg | 0.91kg | 0.71kg | |
付属品 | フレーム | - | - | - |
リード線 | - | - | - | |
絶縁板 | 〇 | 〇 | 〇 |
- 商品名
- ポールコレクター
- カタログ品番
- SCP-2
- 価格
- 価格:廃番

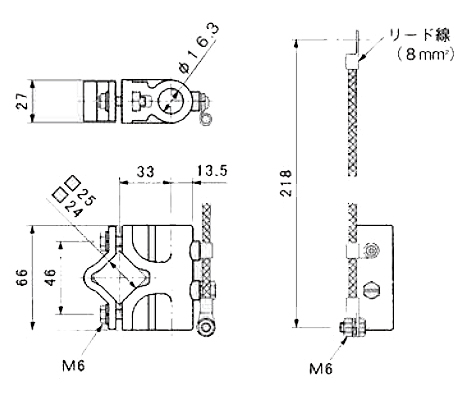

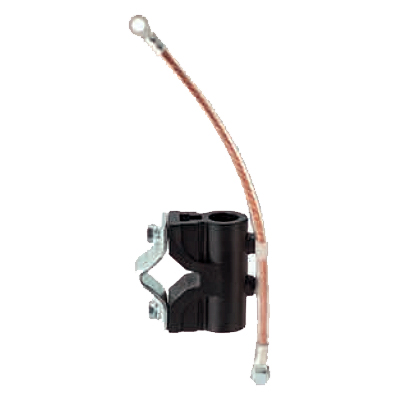

■コレクター用フレーム MC59L-3
●フレーム本体材質はポリアセタール樹脂製。絶縁性に優れ、摩擦抵抗も小さい安全設計です。小型軽量のため取り扱いやすく耐久性も抜群です。
品番 | 品名 | 材質 | 重量 | 付属品 | 寸法図 |
MC59L-3 | コレクター用フレーム | ポリアセタール樹脂 | 0.19kg | リード線(8mm2) |
