ホイスト

■安全機能
●過荷重防止機能
・過荷重を検出すると巻上停止します。
・定格荷重の100％～125％の範囲で荷重判定値を設定できます。
※出荷時は停止しないよう設定しています。
※オプション：警告ブザーの取り付けもできます。
●電子式上下限リミットスイッチ
・エンコーダによりフックの移動距離を記憶し、設定された位置で停止します。
上限：レバー式(非常用)リミットスイッチの下方に設定し常用で使用できます。
下限：逆巻、ワイヤロープ脱落など巻下げ過ぎによるトラブル防止に役立ちます。
●落下検知機能
・巻上の運転操作時に荷が下がった場合、素早く検知して停止します。
●始動回数・運転時間の表示
・購入時からの使用状況が把握できます。
更に、リセット可能な運転時間・始動回数カウンタを設けました。
消耗品の交換時期等が予測でき、予防保全に役立ちます。
●異常履歴表示
・ホイストが停止した際に、モニタ部を確認することで故障原因の特定に役立ちます。

	①横行ブレーキ	ディスクタイプの電圧形直流ブレーキ ブレーキトルク調整可能
	②横行減速部分	グリース潤滑・単純2段減速・ 密閉歯車箱
	③横行モータ	かご形・Ｂ種絶縁
	④巻上げ減速部分	オイル潤滑 1/2ｔ～3ｔ、単純2段減速 4.8ｔ、5ｔは、単純3段減速
	⑤エンコーダ	モータの回転数と 回転方向を常時監視
	⑥枠・巻胴	枠は監牢強固な銅板製
	⑦巻上リミットスイッチ	2段切巻上リミットスイッチ (常用でのご使用はさけてください)
	⑧フックブロック	全面カバー・外れ止め付フック
	⑨押ボタン用ケーブル	耐震形ケーブル (吊下ワイヤ内臓)
	⑩ワイヤロープ	平行ヨリロープ使用 ロープ末端は圧接止め (φ14以下)
	⑪セーフティモニタ(OLM基板)	過荷重防止機能や電子式上下限 リミットスイッチ等、安全機能を搭載。 7セグ表示で各種設定や履歴の 確認が容易です。 (その他機能は安全機能欄を参照)
	⑫制御盤	カバーがワンタッチで開けられる キャッチクリップ方式
	⑬電磁石	5ｔ以下：直流電磁石
	⑭電磁ブレーキ	5ｔ以下：自動調整装置付 　　　　　　ディスクブレーキ
	⑮締付ボルト	溝付ナット＋割ピンで固定
	⑯押ボタンスイッチ	プラスチックケース

■標準仕様

電源	3相200V　　50/60Hz　　220V　　60Hz
操作方式	押しボタン操作　　巻上、横行、走行1段押込み
電動横行形	1/2t～3t：6点(上・下・東・西・南・北) 4.8t以上：8点(入・切・上・下・東・西・南・北)
定格	30分　　JIS C 9620
給電方式	ケーブル給電、トロリ給電 (但し、トロリ、ケーブル共付属していません。）
周囲温度	-10℃～+40℃(凍結なきこと)
周囲湿度	90％RH以下(結露なきこと）
保護構造	簡易屋外形（制御箱とモータ部はIP44相当） 屋外での使用の際は、防雨カバーの取付や退避場所を準備下さい。
準拠規格	JIS C 9620　電気ホイスト、クレーン構造規格
塗装色	本体：メタリックグレー(マンセルN4.0相当) フックブロック：マンセル　7.5YR7/14 押ボタン：マンセル　7.5YR7/13相当

■仕様一覧表

形名	容量 (t)	揚程(m)		ワイヤーロープ			巻上
				普通形		構成	速度 m/s(m/min)		モータ
									容量（kW）		定格電流 (A)		極数
		低揚程	高揚程	2本吊	4本吊		50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
S2形	1/2	6	12	φ6.3	-	6×W (19) B種 JISG3525	0.183 (11)	0.217 (13)	1.0	1.2	6.9	6.5	4
	1			φ8 ※1	-				2.0	2.4	12.6	12.4
	2			φ10	-	6×Fi (29) B種 JISG3525	0.14 (8.4)	0.167 (10)	2.9	3.5	17.5	18.5
	2.8			φ12.5	-				4.1	4.9	25.5	27.5
	3			φ12.5	-				4.4	5.3	27	28.5
	4.8	8		-	φ11.2		0.112 (6.7)	0.133 (8)	6.0	7.2	31	35.5
	5								6.2	7.5	31	35.5

形名	容量 (t)	横行　普通形・ローヘッド
		速度m/s (m/min)		モータ
				容量（kW）		定格電流(A)		極数
		50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
S2形	1/2	0.35 （21）	0.417 （25）	0.22	0.26	1.6	1.5	4
	1
	2			0.5	0.6	3.2	3.1
	2.8
	3
	4.8 ※2			0.85	1.0	4.8	4.7
	5

※1　1ｔ2本吊のロープ構成は6×Fi(29)となります。

■見取り図

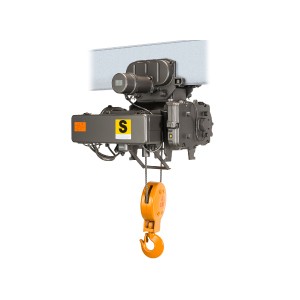

●高速タイプ普通形低揚程電動横行ホイスト

品番		S2-1/2-LM2						S2-1/2-HM2
容量（t）		1/2
揚程（m）		6						12
概略寸法 （mm）	A	316						486
	B	433						473
	C	324
	E1	38						100
	E2	58						100
	F1	70						140
	F2	120						140
	K	-
	N	625						635
	O	73						80
	P	6000						12000
	R	455						505
	S	50						93
	T	58						123
最小屈曲半径(m)		1.2(4.0)						1.8(7.0)
概略質量（kg）		115						135
フックブロック質量 （kg）		4.5
I形鋼関連寸法 (mm)		D	H	J	Q	U	V	D	H	J	Q	U	V
適用I形銅 （mm）	200×100×7	376	54	26	101	125	271	372	48	33	140	155	283
	250×125×7.5							385	74	31	142	203	331
	300×150×8
	300×150×11.5	-
	450×175×13	-
	600×190×13	-						-
価格		￥256,500						￥285,000

(注)1.最小屈曲半径欄の(　　)は右記I形鋼の場合を示します。
　　●S2-1/2、S2-1…150×75×5.5　　●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。


●高速タイプ普通形低揚程電動横行ホイスト

品番		S2-1-LM2					S2-1-HM2					S2-2-LM2					S2-2-HM2
容量（t）		1										2
揚程（m）		6					12					6					12
概略寸法 （mm）	A	321					508					352					509
	B	518					551					563					593
	C	345										383
	E1	100										105
	E2	100										105
	F1	140										135
	F2	140										135
	K	167										210
	N	735										875
	O	80										114
	P	6000					12000					6000					12000
	R	545										632
	S	71					105					58					101
	T	42					119					49					113
最小屈曲半径(m)		1.8(7.0)										1.8(5.0)
概略質量（kg）		165					180					280					305
フックブロック質量 （kg）		7.5										15
I形鋼関連寸法 (mm)		D		H		J		Q		U		D		H		J		Q		U
適用I形銅 （mm）	200×100×7	372		48		33		140		155		453		40		41		167		140
	250×125×7.5	385		74		31		142		203		465		64		39		169		188
	300×150×8											478		90		38		170		237
	300×150×11.5											478		90		29		179		228
	450×175×13
	600×190×13	-
価格		￥302,000					￥329,500					￥412,500					￥446,500

(注)1.最小屈曲半径欄の(　　)は右記I形鋼の場合を示します。
　　●S2-1/2、S2-1…150×75×5.5　　●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。




●高速タイプ普通形低揚程電動横行ホイスト

品番		S2-2.8-LM3					S2-2.8-HM3					S2-3-LM3					S2-3-HM3
容量（t）		2.8										3
揚程（m）		6					12					6					12
概略寸法 （mm）	A	373					542					373					542
	B	610					641					610					641
	C	408										408
	E1	105										105
	E2	105										105
	F1	135										135
	F2	135										135
	K	216										216
	N	1045										1045
	O	114										114
	P	6000					12000					6000					12000
	R	720										720
	S	60					97					60					97
	T	47					115					47					115
最小屈曲半径(m)		2.0										2.0
概略質量（kg）		375					410					375					410
フックブロック質量 （kg）		27										27
I形鋼関連寸法 (mm)		D		H		J		Q		U		D		H		J		Q		U
適用I形銅 （mm）	200×100×7	-										-
	250×125×7.5	465		64		34		169		188		465		64		34		169		188
	300×150×8	-										-
	300×150×11.5	478		90		24		179		228		478		90		24		179		228
	450×175×13
	600×190×13
価格		￥520,000					￥570,000					￥520,000					￥570,000

(注)1.最小屈曲半径欄の(　　)は右記I形鋼の場合を示します。
　　●S2-1/2、S2-1…150×75×5.5　　●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。






●高速タイプ普通形低揚程電動横行ホイスト

品番		S2-4.8-LM3					S2-4.8-HM3					S2-5-LM3					S2-5-HM3
容量（t）		4.8										5
揚程（m）		8					12					8					12
概略寸法 （mm）	A	685					810					685					810
	B	830					955					830					955
	C	410										410
	E1	220										220
	E2	220										220
	F1	-										-
	F2	-										-
	K	265										265
	N	996										996
	O	125										125
	P	8000					12000					8000					12000
	R	766										766
	S	-										-
	T	-										-
最小屈曲半径(m)		5.0										5.0
概略質量（kg）		560					630					560					630
フックブロック質量 （kg）		42										42
I形鋼関連寸法 (mm)		D		H		J		Q		U		D		H		J		Q		U
適用I形銅 （mm）	200×100×7	-										-
	250×125×7.5	-										-
	300×150×8	-										-
	300×150×11.5	512		72		31		189		219		512		72		31		189		219
	450×175×13	524		96		27		193		365		524		96		27		193		365
	600×190×13
価格		￥745,000					￥810,000					￥745,000					￥810,000

(注)1.最小屈曲半径欄の(　　)は右記I形鋼の場合を示します。
　　●S2-1/2、S2-1…150×75×5.5　　●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。
