Name: 高速タイプ懸垂形高揚程ホイスト
Availability: InStock

商品詳細

参考画像

高速タイプ懸垂形高揚程ホイスト

商品番号：S2-3-HK3

商品説明

●懸垂形：天井に固定し、荷物の上下のみを行います

●高頻度ホイスト、使用頻度が40％を超えるような厳しい用途に対応

●スクラップヤードのリフティングマグネット用

●運転室操作の製造ライン

●過荷重防止機能、電子式上下限リミットスイッチ、落下検知機能、始動回数・運転時間の表示、異常履歴表示といった安全機能を搭載

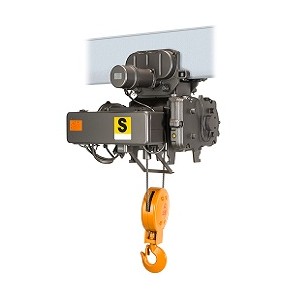

※左画像は電動横行形

■特長
●過荷重防止機能
過荷重を検出すると巻上停止します。
定格荷重の100％～125％の範囲で荷重判定値を設定できます。
※出荷時は停止しないよう設定しています
●電子式上下限リミットスイッチ
エンコーダによりフックの移動距離を記憶し、設定された位置で停止します。
上限：レバー式（非常用）リミットスイッチの下方に設定し常用で使用できます
下限：逆巻、ワイヤーロープ脱落など巻き下げ過ぎによるトラブル防止に役立ちます。
●落下検知機能
巻上の運転操作時に荷が下がった場合、素早く検知して停止します。
●始動回数・運転時間の表示
購入時からの使用状況が把握できます
更にリセット可能な運転時間・始動回数カウンタを設けました
●異常履歴表示といった安全機能を搭載
ホイストが停止した際に、モニタ部を確認することで故障原因の特定に役立ちます。

■各部名称（画像は電動横行形）

■標準仕様

電源	3相200V　50/60Hz　220V　60Hz
操作方法	押しボタン操作　巻上、横行、走行1段押し込み懸垂形は1/2t～3t：2点（上・下）、5t以上：4点（入・切・上・下）
定格	30分　JIS C 9620
給電方式	ケーブル給電、トロリ給電（※トロリ、ケーブルは付属しておりません）
周囲温度	ー10℃～+40℃（凍結なきこと）
周囲湿度	９０％RH以下（結露なきこと）
保護構造	簡易屋外型（制御箱とモータ部はIP44相当）屋外で使用の際は防雨カバーや退避場所を準備ください
準拠規格	JIS　C 9620　電気ホイスト、クレーン構造規格
塗装色	本体：メタリックグレー（マンセルN4.0相当）フックブロック：マンセル　7.5YR7/14 押釦：マンセル　7.5YR7/13相当

■仕様
●低揚程

品番	容量（t）	揚程（m）	ワイヤーロープ			巻上							価格
			普通形		構成	速度m/s （m/min）		モータ
			普通形			速度m/s （m/min）		容量（kW）		定格電流（A）		極数
			２本吊	４本吊		50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	極数
S2-1/2-LK2	1/2	6	Φ6.3	-	6xW(19) B種 JISG3625	0.183(11)	0.217(13)	1	1.2	6.9	6.5	4	￥164,000
S2-1-LK2	1		Φ8	-	6xW(19) B種 JISG3625	0.183(11)	0.217(13)	2	2.4	12.6	12.4		￥200,500
S2-2-LK2	2		Φ10	-	6xFi(29) B種 JISG3525	0.14(8.4)	0.167(10)	2.9	3.5	17.5	18.5		￥281,500
S2-2.8-LK3	2.8		Φ12.5	-				4.1	4.9	25.5	27.5		￥375,000
S2-3-LK3	3		Φ12.5	-				4.4	5.3	27	28.5		￥375,000
S2-4.8-LK3	4.8	8	-	Φ11.2		0.112(6.7)	0.133(8)	6	7.2	31	35.5		￥550,000
S2-5-LK3	5	8	-	Φ11.2		0.112(6.7)	0.133(8)	6.2	7.5	31	35.5		￥550,000

※1t2本吊のロープ校正は6xFi(29)となります

●高揚程

品番	容量（t）	揚程（m）	ワイヤーロープ			巻上							価格
			普通形		構成	速度m/s （m/min）		モータ
			普通形			速度m/s （m/min）		容量（kW）		定格電流（A）		極数
			２本吊	４本吊		50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	極数
S2-1/2-HK2	1/2	12	Φ6.3	-	6xW(19) B種 JISG3625	0.183(11)	0.217(13)	1	1.2	6.9	6.5	4	￥187,000
S2-1-HK2	1		Φ8	-	6xW(19) B種 JISG3625	0.183(11)	0.217(13)	2	2.4	12.6	12.4		￥224,500
S2-2-HK2	2		Φ10	-	6xFi(29) B種 JISG3525	0.14(8.4)	0.167(10)	2.9	3.5	17.5	18.5		￥313,000
S2-2.8-HK3	2.8		Φ12.5	-				4.1	4.9	25.5	27.5		￥420,000
S2-3-HK3	3		Φ12.5	-				4.4	5.3	27	28.5		￥420,000
S2-4.8-HK3	4.8		-	Φ11.2		0.112(6.7)	0.133(8)	6	7.2	31	35.5		￥610,000
S2-5-HK3	5		-	Φ11.2		0.112(6.7)	0.133(8)	6.2	7.5	31	35.5		￥610,000

※1t2本吊のロープ校正は6xFi(29)となります

■寸法図

品番	S2-1/2-LK2	S2-1/2-HK2	S2-1-LK2	S2-1-HK2	S2-2-LK2	S2-2-HK2
容量（t）	1/2		1		2
揚程（m）	6	12	6	12	6	12
A	316	486	321	509	352	509
B	433	473	518	551	563	593
C	324		345		383
E	170	230	230		230
F	28	33	33		38
G	140	117	117		151
H	155		160		177
I	75	78	63		67
J	18		47		59
K	151		167		190
L	283	493	298	518	323	508
M	32	42	34	67	47	75
N	570		670		800
O	20	24	24		33
P	6000	12000	6000	12000	6000	12000
R	328	333	373		425
S	50	93	71	105	58	101
T	58	123	42	119	49	113
X	87		107		140
Y	85		105		150
Z	20		36		30
概略質量（kg）	90	105	135	150	220	245
フックブロック質量（kg）	4.5		7.5		15

品番	S2-2.8-LK3	S2-2.8-HK3	S2-3-LK3	S2-3-HK3
容量（t）	2.8		3
揚程（m）	6	12	6	12
A	373	542	373	542
B	610	641	610	641
C	408		408
E	230		230
F	43		43
G	176		176
H	215		215
I	80		80
J	127		127
K	216		216
L	323	523	323	523
M	46	77	46	77
N	965		965
O	33		33
P	6000	12000	6000	12000
R	518		518
S	60	97	60	97
T	47	115	47	115
X	172		172
Y	150		150
Z	30		30
概略質量（kg）	310	345	310	345
フックブロック質量（kg）	27		27

品番	S2-4.8-LK3	S2-4.8-HK3	S2-5-LK3	S2-5-HK3
容量（t）	4.8		5
揚程（m）	8	12	8	21
A	685	810	685	810
B	830	955	830	955
C	410
E	290
F	60	61	60	61
G	229		229
H	225		225
I	105	106	105	106
J	145		145
K	236		236
L	725	975	725	975
M	-
N	905		905
O	38		38
P	8000	12000	8000	12000
R	546		546
S	-		-
T	-		-
X	205		205
Y	206		206
Z	30		30
概略質量（kg）	510	580	510	580
フックブロック質量（kg）	42
