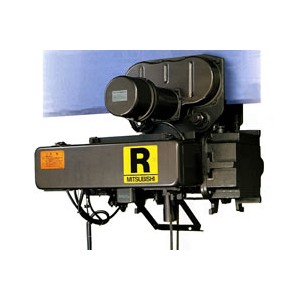

電動横行形高揚程中頻度ホイスト
商品番号：R-2-HM3
商品説明
中頻度用
●シンプルで経済的な実力派ホイストです。
●ひとクラス上の実力は，まさに本格派にふさわしいパワーと、経済性をそなえています。
■標準仕様
| 電源 | 3相200V 50/60Hz 220V 60Hz |
|
| 操作方式 | 押ボタン操作 巻上、横行、走行1段押込み 電動横行型は6点（上・下・東・西・南・北） |
|
| 定格 | 30分 JS C 9620 | |
| 給電方式 | ケーブル給電、トロリ給電（但し、トロリ、ケーブル共付属しておりません。） | |
| 周囲温度 | -10℃～+40℃（結露なきこと） | |
| 周囲湿度 | 90％RH以下（結露なきこと） | |
| 保護構造 | 簡易屋外形（制御箱とモータ部はIP44相当） 屋外で使用の際は、防雨カバーの取付や退避場所を準備ください。 |
|
| 準拠規格 | JIS C 9620 電気ホイスト、クレーン構造規格 | |
| 塗装色 | 本体 | メタリックグレー（マンセルN4.0相当） |
| フックブロック | マンセル 7.5YR7/14 | |
| 押ボタン | マンセル 7.5YR7/13層楼 | |
※リフト用としてはご使用になれません。
■仕様一覧表
■仕様
| 品番 | R-1-LM3 | R-1-HM3 | R-2-LM3 | R-2-HM3 | R-2.8-LM2 | R-2.8-HM2 | |||
| 容量（t） | 1ton | 1ton | 2ton | 2ton | 2.8ton | 2.8ton | |||
| 揚程（m） | 6m | 12m | 6m | 12m | 6m | 12m | |||
| ワイヤー ロープ |
普通型 | 2本吊 | φ8※1 | φ10 | φ12.5 | ||||
| 構成 | 6×W(19) B種 JISG3525 |
6×Fi(29) B種 JISG3525 |
|||||||
| 巻上 | 速度m/s (m/min) |
50Hz | 0.112(6.7) | 0.1(6) | |||||
| 60Hz | 0.133(8) | 0.12(7.2) | |||||||
| モータ | 容量 | 50Hz | 1.2 | 2.2 | 3 | ||||
| 60Hz | 1.4 | 2.6 | 3.6 | ||||||
| 定格 電流 |
50Hz | 7.4 | 13.1 | 19 | |||||
| 60Hz | 7.9 | 13.2 | 19.4 | ||||||
| 極数 | 4 | ||||||||
| 横行 普通形 |
速度m/s (m/min) |
50Hz | 0.35(21) | ||||||
| 60Hz | 0.417(25) | ||||||||
| モータ | 容量 | 50Hz | 0.22 | 0.5 | |||||
| 60Hz | 0.26 | 0.6 | |||||||
| 定格 電流 |
50Hz | 1.6 | 3.2 | ||||||
| 60Hz | 1.5 | 3.1 | |||||||
| 極数 | 4 | ||||||||
