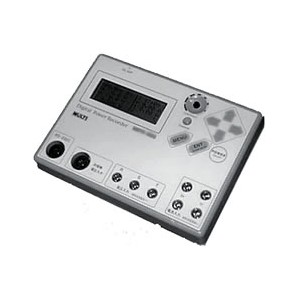

電力アナライザ
商品番号:MG7PR-600M
商品説明
●省エネ新時代のニーズにこたえる軽量コンパクト・電力アナライザ。
●驚きのフル装備
●簡単操作で導入後すぐに使いこなせます。
■特長
●電圧、電流、電力、電力量、時間、力率、周波数、皮相電力を計測表示
●非接触センサにより充電部に触れることなく電圧を入力(別売りオプション)
●データ記憶容量は、連続210日間(30分インターバルデータ)
●測定開始/終了設定、PT/CT設定、時計などの測定に便利な機能搭載
●バックアップ電池を内蔵してデータを保護
●オリジナルソフトにより簡単にファイル管理、データ・日報の帳票化、グラフ化、CSVファイル変換機能で市販の表計算ソフトにも対応。
●対応OSはWindows95/98/ME/2000/XPです。
●パソコンにCOMポート(D-sub 9pin)が必要となります。
■仕様
品番 | MG7PR-600M | |
入力電源 | 電源・充電用ACアダプタ (AC100V/DC12V) 内臓ニッケル水素充電電池 (最長5日間使用可) | |
測定ライン | 単相2線 ・ 単相3線 ・ 三相3線 (インターバル ・ 不平衡電路測定可能) | |
設定項目 | 測定各相電圧(PS/ST)、計測各相電流(R/T)、有効電力、無効電力、 皮相電力、積算電力量、積算時間、力率、周波数、日付 | |
入力取込方法 | 電圧 | クリップによる直接取込み/非接触電圧センサによる取込み の2方式 |
電流 | クランプCTによる取込み(標準付属) | |
計測レンジ | 電圧 | AC0~300V (非接触電圧センサの場合は電圧値をインプット)※ |
電流 | AC0~10/50/100/600Aオートレンジ (クランプ入力40φR-T相) | |
有効電力 | 電圧×電流の電力演算 (0~360.0kW×PT / CT 比乗率) | |
力率 | 100.0%~0% (進み・遅れ表示なし) | |
周波数 | 40Hz~65Hz (基本波) | |
測定インターバル | 1/5/10/15/30/60分からの選択、パソコンへデータ転送 | |
測定時間 | 30分インターバルで最長約210日間 | |
サイズ | (W)190×(D)140×(H)42mm | |
重量 | 約1kg以下 | |
付属品 | 電圧コード×3、クランプ×2、RS-232Cケーブル、充電用ACアダプタ、通信ソフト、取扱説明書 |
※非接触電圧センサは別売りオプション
■付属クランプ
定格一次入力電流 | AC600A |
外形寸法 | (W)69×(D)30×(H)180mm |
重量 | 約120g |
測定可能導体径 | φ40mm |
■オプション
品番 | 品名 | 価格 |
MG7PR-600M-CENSER | 非接触電圧センサ | 廃番 |
