無線通信距離が「100m」に！リアルタイム計測とロギング計測、状況に応じた計測が可能。
920MHz帯の無線のため、障害物を気にせず計測ができます。



■特長
●無線通信距離 100m を実現！（通信方式：WiSUN /920MHz 帯）

●リアルタイム計測では最速2msec(500Hz)、ロギング計測では最速0.05msec(20kHz)のサンプリングが可能に。（※リアルタイム計測には時間制限があります）

チャンネル数	サンプリング周期 (msec）	計測時間制限 （分）
1	2	30
3または4	5
6または7	10

上記以外の設定の場合には時間制限はありません。

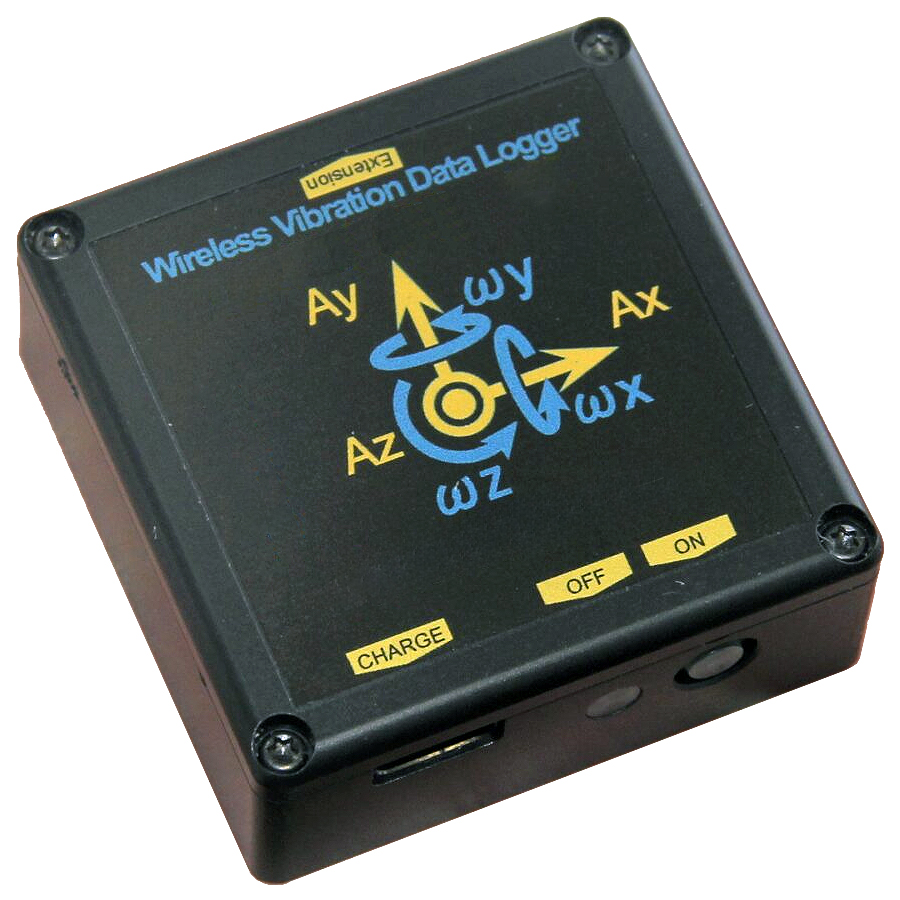

●小型・携帯可能！W45×D45×H18mmの手のひらサイズに内蔵メモリーも搭載！

●計測時のトリガ入力に対応！計測中のポイント点をしっかりデータとして保存が可能

●アタッチメントで簡単取り付け　強力なネオジム磁石を使用したアタッチメントを使用する事で、簡単に機械に固定できます。(オプション)

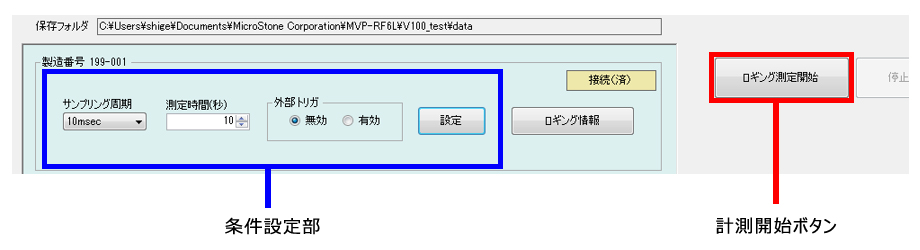

●ロギング計測
計測条件設定し、計測開始ボタンを押すとロギング計測開始します。
開始後は無線切断してしまっても、設定した時間まで計測できます。
（ロギング計測・最大時間：5分）


■応用事例
・ベルトコンベアなどの搬送時の衝撃計測、搬送不具合部の特定
・ベルトコンベアに乗せてそのまま流すだけで、衝撃が発生する要注意点をチェック可能。
・ロボットアーム、回転部など可動部の振動測定、振動レベル判定による出荷判定
・可動部の測定は無線だから可能です。配線の影響を考える必要はありません。
・今まで届かなかった天井や奥地に
・無線通信距離が100mまで届くので、従来計測できなかった場所で計測可能に。
・ポンプ、モータなど駆動部の振動計測による疲労判定、予防保全
・駆動部の振動を定期的に計測する事により、機械が破損する前にメンテナンスのタイミングが分かります。

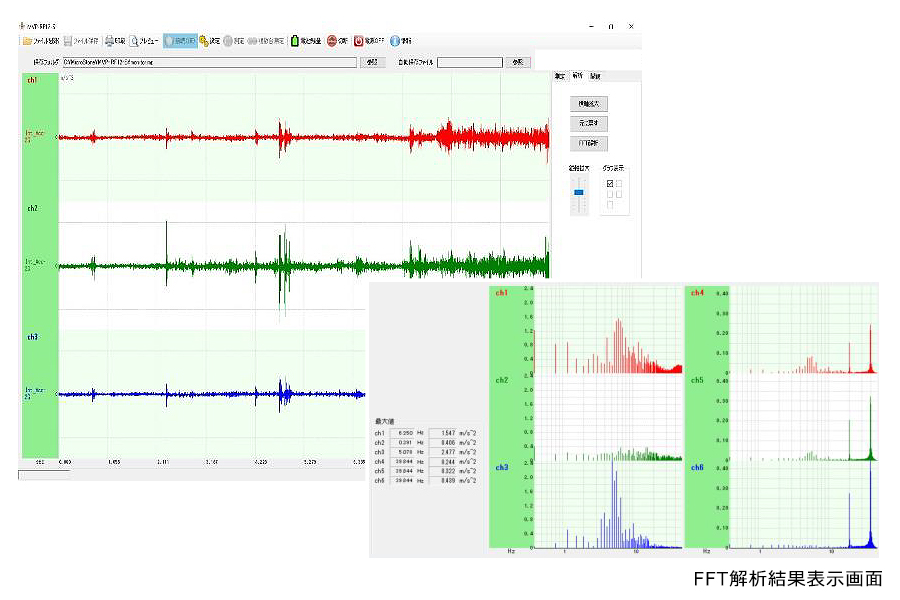

■ソフトウェア画面イメージ


■仕様

品番			MG5VP-RF6LAC-SET
内蔵 センサー	加速度 センサー	検出軸	3軸(Ax、Ay、Az)
		検出加速度	±20m/sec2、±60m/sec2(切り替え)
		応答周波数	0～100Hz※1
	角速度 センサー	検出軸	3軸(ωx、ωy、ωz)
		検出加速度	±500deg/sec、±2000deg/sec(切り替え)
		応答周波数	0～50Hz
外部 センサー	チャンネル数		最大4ch
	センサーへの供給電圧		3.0VDC
	入力電圧範囲		0～3V※2
A/D分解能			4096LSB(12bit)
サンプリング周期			0.05～100ms(切り替え)
無線通信規格			WiSUN(920MHz)
無線通信距離（参考値）			約100m
電源			リチウムイオン2次電池
連続動作時間			約10h
動作温度範囲			0～40℃
レコーダー外形			45mm×45mm×18mm
レコーダー重量			約60g
内容物			本体、ソフトウェア、充電用ACアダプター/USBケーブル、 スタートアップガイダンス・検査成績書

※1： -3dBにて規定
※2： 内蔵角速度センサを使用した場合、1チャンネル。



■オプション

品番	品名	特長
MG5VP-RF6LAC-02USBINT	無線受信器	通信距離約100m
MG5VP-RF6LAC-RF8AMG	磁石アタッチメント	本体磁石orネジ止め固定可能 ネジ止めの場合： ピッチ50×50mm、 M3・4ヶ所固定対応
MG5VP-RF6LAC-EXBA-RF6L12	外部センサケーブル	φ3.2mm×1m 端末各ケーブル径φ0.2mm 12芯ケーブル
MG5VP-RF6LAC-EXBB-2RRF6L	外部センサコネクタ (RDB2個タイプ)	3chのセンサ1個＋別途1chを 外部センサとして接続可。
MG5AD3-04RDA-L1Mシリーズ	3軸加速度センサー	詳細はこちら
MG5BA3-04RDA-L1Mシリーズ	3軸加速度センサー	詳細はこちら
MG5VP-RF6LAC-VD2S	振動変位解析ソフトウェア	振動速度・権威解析および フィルタリングを行うソフトウェア
MG5VP-RF6LAC-VCSS	振動状態監視ソフトウェア	定期的に計測したデータについ てしきい値管理・RMS算出・ 振動速度算出などを行う
