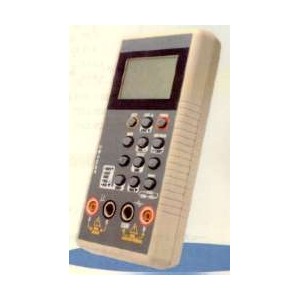

ポケットオシロスコープ
参考画像

ポケットオシロスコープ

商品番号：MG14H973

商品説明


当器は、電圧波形を表示する携帯型波形観測装置です。

電圧波形の測定が素早く簡単に行えます。またダイオードや抵抗等部品の2端子間の電圧-電流特性を表示することができます。


■特長
●最大20MS/Sのサンプリンググレート
●等価時間サンプリングにより10MHzまでの繰り返し波形を表示
●800万個（0.4秒分）のサンプリングデータの取り込み
●時間及び電圧レンジの自動最適設定機能
●LCD表示方法の選択（PEAK表示/SAMPLE表示）
●画面コントラストの調整
●単発トリガーによる波形の取り込み
●波形のスクロール表示（1S/div～500S/div）
●バックライト機能
●自動電源オフ機能
●カップリングの選択（AC/DC）
●トリガーレベルの変更
●トリガーエッジの選択（立ち上がり/立ち下がり）
●カーソルによる電圧値及び時間を測定
●時間軸カーソル間の実行値表示
●単発トリガーにより取り込んだ波形の任意の点の表示
●単発トリガーにより取り込んだ波形の拡大（縮小）表示
●部品の電圧-電流特性を表示
●使用条件の設定の保存
●自己校正機能
●小型・軽量D90×W180×H35㎜、約300g
■仕様
品番MG14H973
LCD表示（縦）4div×（横）6div、バックライト機能付
アナログ帯域10MHz
A/D変換8bit分解能
最大印加電圧1400VDC、AC800Vp-p
サンプリンググレート最大20MS/S
電圧軸レンジ50mV/div～200V/div
時間軸レンジ125nS/div～500S/div
入力インピーダンス1MΩ、30pF
カップリングAC、DC
使用電源9Vアルカリ乾電池、または付属のACアダプター
使用時間約3時間半（バックライト不点灯時）
消費電流80mAtyp（12V入力時）
130mAtyp（9V入力時）
0.1mA以下（スタンバイ入力時）
動作温度範囲0～+40℃（湿度80%以下）
保存温度範囲-10～+50℃
寸法（幅）90×（厚み）35×（長さ）180㎜
重量約300g（本体のみ）
付属品9Vアルカリ乾電池
