測定機器

●PCに接続するだけでExcel、メモ帳などに測定データを入力できます。
●シンプルな操作性（HID）とExcel入力用のオプションソフトウェアの組み合わせにより、ワンステップ上の業務効率化を可能にします。
●パソコンに接続するだけでエクセル、メモ帳などに測定データを入力できます。


■接続構成



■タイプ

MG12USB-A06380M	MG12USB-B06380M
MG12USB-C06380M	MG12USB-D06380M
MG12USB-E06380M	MG12USB-F06380M
MG12USB-G06380M	MG12USB-SF06001M
MG12USB-06380M-17654M

■寸法図

MG12USB-A06380M	MG12USB-B06380M
MG12USB-C06380M	MG12USB-D06380M
MG12USB-E06380M	MG12USB-F06380M
MG12USB-G06380M	MG12USB-SF06001M

■仕様
・出力仕様：USB2.0またはUSB1.0
・対応ドライバソフト：2種切り替え可能
①単体接続時：HIDキーボードデバイス※接続端子 （タイプ）
② MG12USB-06380M-17654M使用時：仮想COMポ ー ト（ VCP）
・通信速度：12 Mbps（Full Speed）
・電源：USBバスパワー
・質量：59 g
・USB2.0認証取得
・EU EMC指令適合
※：Windows標準のドライバソフトに対応しているため専用ドライバソフトは不要

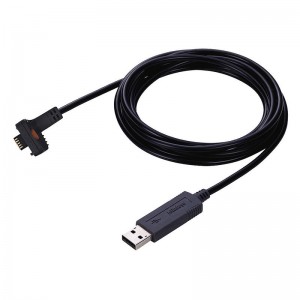

品番	MG12USB-A06380M	MG12USB-B06380M	MG12USB-C06380M
コネクトタイプ	A出力スイッチ付防水	B出力スイッチ付防水	B出力スイッチ付防水
USB2.0認証取得	対応
ﾃﾞｰﾀｽｲｯﾁ有無	有		無
対応ﾄﾞﾗｲﾊﾞｿﾌﾄ	2種切替可能	-
出力仕様	USB2.0またはUSB1.0	USB(1チャンネル)
通信速度（Mbps）	12	12
対応機種	USBコネクタ（Aタイプ）を 有するパソコン	-	-
ソフトウェア	ｷｰﾎﾞｰﾄﾞ入力が可能なﾌﾟﾛｸﾞﾗﾑ （ｴｸｾﾙ、ﾜｰﾄﾞ、メモ帳など）	-	-
対応OS	Windows2000 （32bit） Windows2000 （64bit） WindowsXP （32bit） WindowsXP （64bit） Windows Vista （32bit） Windows Vista （64bit） Windows7 （32bit） Windows7 （64bit） Windows8 （32bit） Windows8 （64bit） Windows8.1 （32bit） Windows8.1 （64bit） Windows10 （32bit） Windows10 （64bit） Windows11 （32bit） Windows11 （64bit）
質量	59g	59g
電源	USBパスパワー	バスパワー
その他	データ入力：デジマチック/デジマチック2 （1チャンネル） 寸法：16.6(W)×7.5(H)mm (USBコネクタ含む) 使用温度範囲：0～40℃ 保存温度範囲：-10～60℃

品番	MG12USB-D06380M	MG12USB-E06380M	MG12USB-F06380M
コネクトタイプ	D 平形10ピン	E 丸形6ピン	F 平形ストレート
USB2.0認証取得	対応
ﾃﾞｰﾀｽｲｯﾁ有無	無
対応ﾄﾞﾗｲﾊﾞｿﾌﾄ	-
出力仕様	USB(1チャンネル)
通信速度（Mbps）	12
対応機種	-	-	-
ソフトウェア	-	-	-
対応OS	Windows2000 （32bit） Windows2000 （64bit） WindowsXP （32bit） WindowsXP （64bit） Windows Vista （32bit） Windows Vista （64bit） Windows7 （32bit） Windows7 （64bit） Windows8 （32bit） Windows8 （64bit） Windows8.1 （32bit） Windows8.1 （64bit） Windows10 （32bit） Windows10 （64bit） Windows11 （32bit） Windows11 （64bit）
質量	59g	59g
電源	USBパスパワー	バスパワー
その他	データ入力：デジマチック/デジマチック2 （1チャンネル） 寸法：16.6(W)×7.5(H)mm (USBコネクタ含む) 使用温度範囲：0～40℃ 保存温度範囲：-10～60℃

品番	MG12USB-G06380M	MG12USB-SF06001M
コネクトタイプ	G　平形ストレート防水タイプ	E 丸形6ピン
USB2.0認証取得	対応
ﾃﾞｰﾀｽｲｯﾁ有無	無
対応ﾄﾞﾗｲﾊﾞｿﾌﾄ	-
出力仕様	USB(1チャンネル)
通信速度（Mbps）	12
対応機種	-
ソフトウェア	-
対応OS	Windows2000 （32bit） Windows2000 （64bit） WindowsXP （32bit） WindowsXP （64bit） Windows Vista （32bit） Windows Vista （64bit） Windows7 （32bit） Windows7 （64bit） Windows8 （32bit） Windows8 （64bit） Windows8.1 （32bit） Windows8.1 （64bit） Windows10 （32bit） Windows10 （64bit） Windows11 （32bit） Windows11 （64bit）	Windows10 （64bit） Windows11 （64bit）
質量	59g	62g
電源	USBパスパワー	バスパワー
その他	データ入力：デジマチック/ デジマチック2（1チャンネル） 寸法：16.6(W)×7.5(H)mm (USBコネクタ含む) 使用温度範囲：0～40℃ 保存温度範囲：-10～60℃	データ入力：デジマチック/デジマチック2/ デジマチックS（1チャンネル） 寸法：16.6(W)×7.5(H)mm (USBコネクタ含む) ケーブル長：2m（両側のコネクタ含む） 使用温度範囲：0～40℃ 保存温度範囲：-10～60℃ 最大接続台数：20台以内

Excel入力手順作成ソフト／品番　MG12USB-06380M-17654M
●デジマチック出力付き測定器（IT-016U/IT-020U/USB-ITNまたはU-WAVE経由）のデータをExcelへ入力する手順を作成でき、繰り返し作業のある量産品の検査業務の効率を向上させるオプションソフトウェアです。
●インプットツールやU-WAVEと組み合わせれば検査業務の効率化が図れます。
●日々同じ手順で繰返し行われる量産品の検査データの記録に最適です。
●対応EXCEL: EXCEL2010,EXCEL2013,EXCEL2016,EXCEL for Microsoft365


■仕様

品番	MG12USB-06380M-17654M
対応言語	日本語、英語、ドイツ語、フランス語、スペイン語、 中国語、（簡体字）、中国語、（繁体字）、イタリア語、 チェコ語、スウェーデン語、トルコ語、ポーランド語、 ハンガリー語、ロシア語、オランダ語、ポルトガル語
対応OS	Windows10（64bit） Windows11（64bit）
動作環境	15MB以上の空き容量が必要 （インストールに最低限必要な空き容量）
その他	[USBポート] 2ポート以上必要 [モニタ解像度] 1024×768ピクセル以上、表示色256色以上 [Excelへの対応] Excel2010,Excel2013,Excel2016,Microsoft365,Excel2021
