商品詳細

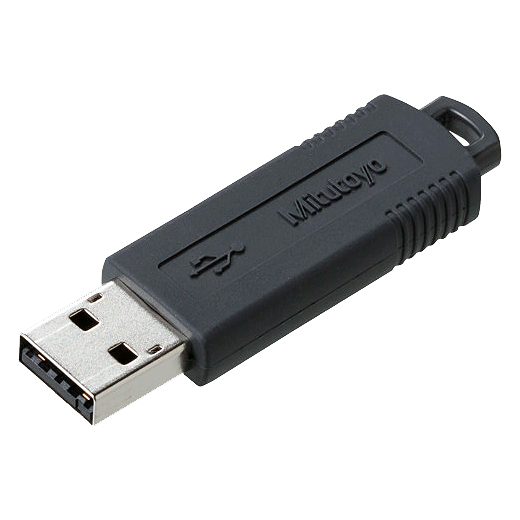

デジマチック測長ユニットUSBキーボード信号変換タイプ
商品番号:MG12T-020UM
商品説明
■特長
●PCのUSB端子(MG12T-020UM)に接続するだけで自動認識・すぐ使えます。
●デジマチック出力端子付き測定器とPCをお持ちであれば、普段お使いのExcel、ワード、メモ帳などに測定データを取り込むことができます。「手書き記録からの脱却」「品質記録の電子化」といった最初のステップに最適なツールです。
●MG12T-020UMは、大きなデータスイッチやフットスイッチの接続端子を備えた、より使いやすく拡張性の高いインプットツールです。
●MG12T-007RMは、RS-232C通信タイプのインプットツールで、PCからのデータ要求コマンドによる制御が可能です。
●別売りの接続ケーブルと組み合わせることで、様々な測定機器と接続することが可能です。
●シンプルな操作性(HID)とExcel入力用のオプションソフトウェアの組み合わせにより、ワンステップ上の業務効率化を可能にします。

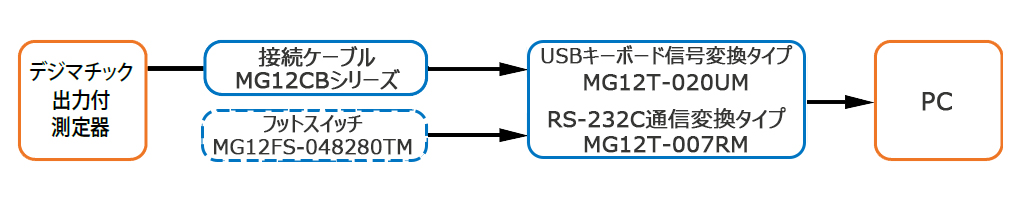

■接続構成
■MG12T-020UM仕様
※:Windows標準のドライバソフトに対応しているため専用ドライバソフトは不要
USB端子に接続するだけでHIDキーボードデバイス(Windowsの標準ドライバ)として自動認識されます。
注:HID (Human Interface Device)
■MG12T-007RM仕様
※シーケンサなどに接続する場合は電源供給が必要です。
・入力電圧:6 V~16 Vの範囲内で供給
・電源端子:4番・7番ピンに供給
注:4番と6番、7番と8番が本器内部で短絡しています
■オプション
<Excel入力手順作成ソフト:MG12T-0702M-17654M>
●USB-ITPAK V3.0/V2.1はデジマチック出力付き測定器(MG12T-020UM経由)のデータをExcelへ入力する手順を作成でき、繰り返し作業のある量産品の検査業務の効率を向上させるオプションソフトウェアです。
●インプットツールと組み合わせれば検査業務の効率化が図れます。
●日々同じ手順で繰返し行われる量産品の検査データの記録に最適です。
<接続ケーブル>
<フットスイッチ:MG12FS-048280TM>
●PCのUSB端子(MG12T-020UM)に接続するだけで自動認識・すぐ使えます。
●デジマチック出力端子付き測定器とPCをお持ちであれば、普段お使いのExcel、ワード、メモ帳などに測定データを取り込むことができます。「手書き記録からの脱却」「品質記録の電子化」といった最初のステップに最適なツールです。
●MG12T-020UMは、大きなデータスイッチやフットスイッチの接続端子を備えた、より使いやすく拡張性の高いインプットツールです。
●MG12T-007RMは、RS-232C通信タイプのインプットツールで、PCからのデータ要求コマンドによる制御が可能です。
●別売りの接続ケーブルと組み合わせることで、様々な測定機器と接続することが可能です。
●シンプルな操作性(HID)とExcel入力用のオプションソフトウェアの組み合わせにより、ワンステップ上の業務効率化を可能にします。
■接続構成
■MG12T-020UM仕様
品番 | MG12T-020UM |
出力仕様 | USB2.0またはUSB1.0 |
通信速度 | 12Mbps(Full Speed) |
対応ドライバソフト | 2種切り替え可能 ①単体接続時:HIDキーボードデバイス※ ②USB-ITPAK V3.0/V2.1使用時:仮想COMポート(VCP) |
対応OS | Windows 10 (64bit)、Windows 11 (64bit) |
質量(g) | 54g |
電源 | USBバスパワー |
データ入力 | デジマチック/デジマチック2/デジマチックS1(1チャンネル) |
最大接続台数 | 20台以内 |
寸法 | W38mm×D64mm×H21mm |
ケーブル長 | 1m(両側のコネクタ含む) |
使用温度範囲 | 0℃~40℃ |
保存温度範囲 | -10℃~60℃ |
その他 | USB2.0認証取得、EU EMC指令適合 |
USB端子に接続するだけでHIDキーボードデバイス(Windowsの標準ドライバ)として自動認識されます。
注:HID (Human Interface Device)

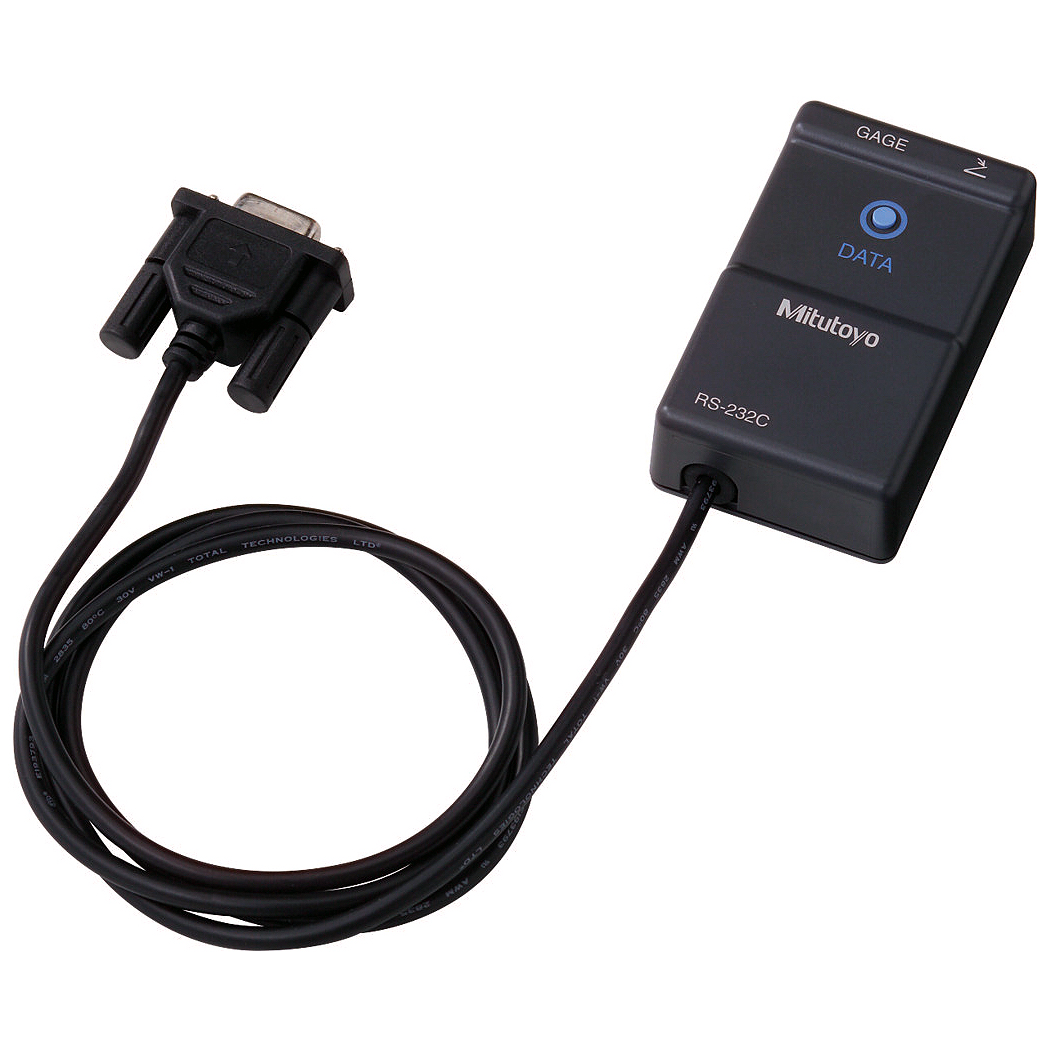

■MG12T-007RM仕様
品番 | MG12T-007RM |
出力仕様 | RS-232C準拠 |
通信方式 | 全二重方式 |
通信速度 | 2400bps |
ビット構成 | スタートビット:1 bit データ長:8 bit(最上位ビット0固定) パリティ:なし ストップビット:1 bit |
フロー制御 | なし |
ホームポジション | DCE(モデム定義) |
対応機種 | DOS/V及びDOS/V互換パソコン、NEC PC-9800シリーズ及び互換機で RS-232Cインターフェースを持つパソコン(ノート可)で使用可能 |
対応OS | PC-DOS、Windows3.1、Windows95、Windows98、Windows98SE、 Windows2000、Windows Me、Windows XP、Windows Vista、 Windows7、Windows8、Windows8.1、Windows10、Windows11 |
質量 | 91g |
電源 | パソコン本体からRS-232Cポート経由で供給 (制御信号を蓄電) |
データフォーマット | |
データ要求信号 | PC側から“任意の1文字”を送信することによりデータを出力します |
コネクタ仕様および PCからの電源供給 |
・入力電圧:6 V~16 Vの範囲内で供給
・電源端子:4番・7番ピンに供給
注:4番と6番、7番と8番が本器内部で短絡しています
■オプション
<Excel入力手順作成ソフト:MG12T-0702M-17654M>
●USB-ITPAK V3.0/V2.1はデジマチック出力付き測定器(MG12T-020UM経由)のデータをExcelへ入力する手順を作成でき、繰り返し作業のある量産品の検査業務の効率を向上させるオプションソフトウェアです。
●インプットツールと組み合わせれば検査業務の効率化が図れます。
●日々同じ手順で繰返し行われる量産品の検査データの記録に最適です。
品番 | MG12T-0702M-17654M |
対応言語 | 日本語、英語、ドイツ語、フランス語、スペイン語、 韓国語、中国語(簡体字)、中国語(繁体字)、 イタリア語、チェコ語、スウェーデン語、トルコ語、 ポーランド語、ハンガリー語、ロシア語、オランダ語、ポルトガル語 |
対応OS | Windows 10 (64bit)、Windows 11 (64bit) |
動作環境 | 15MB以上の空き容量が必要 (インストールに最低限必要な空き容量) |
USBポート | 2ポート以上必要 |
モニタ解像度 | 1024×768ピクセル以上 表示色256色以上 |
Excelへの対応 | Excel2010、Excel2013、Excel2016、 Microsoft365、Excel2021 |

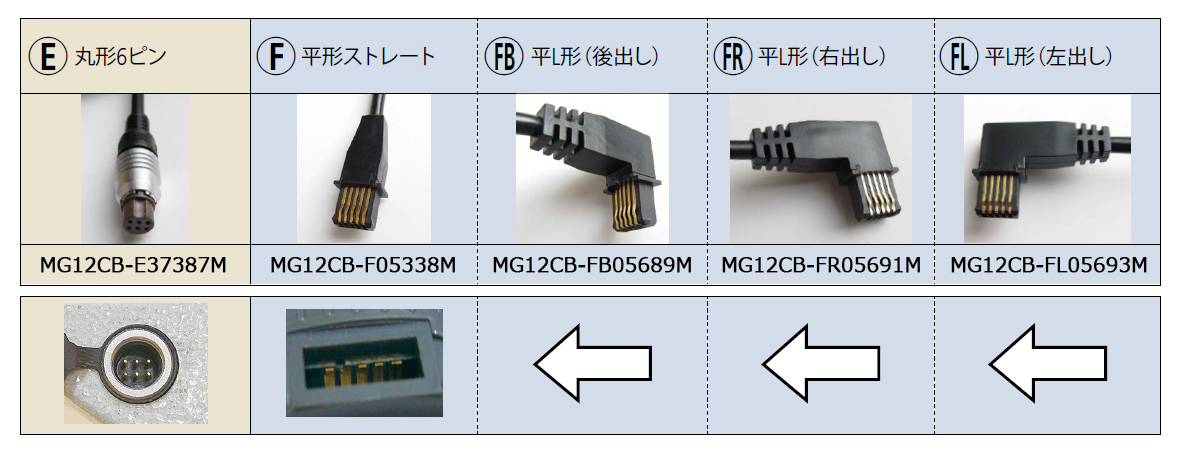

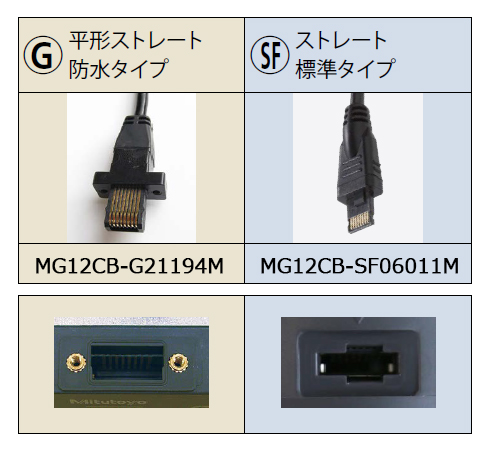

<接続ケーブル>
コネクタNo. | 品番 | タイプ | ケーブル長さ |
A | MG12CB-A05624M | 出力スイッチ付防水タイプ | 1m |
B | MG12CB-B05662M | 出力スイッチ付防水タイプ | 1m |
C | MG12CB-C59149M | 出力スイッチ付ストレート | 1m |
CR | MG12CB-CR04512M | 出力スイッチ付L形(右出し) | 1m |
D | MG12CB-D36937M | 平形10ピン | 1m |
E | MG12CB-E37387M | 丸形6ピン | 1m |
F | MG12CB-F05338M | 平形ストレート | 1m |
FB | MG12CB-FB05689M | 平L形(後出し) | 1m |
FL | MG12CB-FL05693M | 平L形(左出し) | 1m |
FR | MG12CB-FR05691M | 平L形(右出し) | 1m |
G | MG12CB-G21194M | 平形ストレート防水タイプ | 1m |
SF | MG12CB-SF06011M | ストレート標準タイプ | 1m |

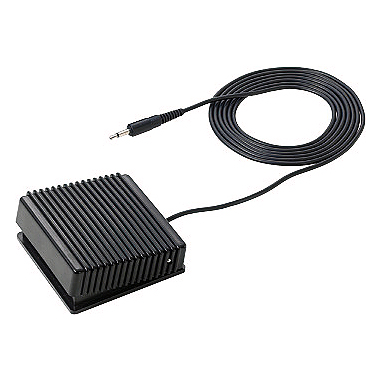

<フットスイッチ:MG12FS-048280TM>
品番 | 品名 | ケーブル長 |
MG12FS-048280TM | フットスイッチ | 2m |
