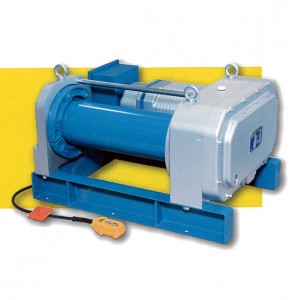

ホイスト

用途も拡大1.5TON～2.5TONの重作業用に


■特長
●ドラムのD/dは14倍以上をクリアー（クレーン構造規格のM3相当）
●超軽量パラレルタイプ
●ヘリカルギヤとオイル潤滑による静かなウインチ
●廉価な直接操作方式(400・500系統)
●モータ二重保護のクリクソンリレー、サーマルリレーが付いた間接操作方式（600・700系統）
●オプションでクラッチ改造もご用意しています。事前にご相談下さい。



■寸法図

1・・・MF7HW-415F/MF7HW-515F
2・・・MF7HW-615F/MF7HW-715F
3・・・MF7HW-420F/MF7HW-425F/MF7HW-520F/MF7HW-525F
4・・・MF7HW-620F/MF7HW-625F/MF7HW-720F/MF7HW-725F
品番	A	B	b1	b2	C	D	E	F	G	H	I	J	K	L	M	N	X	Y	Z
1	875	326.5	53	169	500	φ189	φ305	φ18	331	551	125	186	8	630	538	167	468	30	65
2	875	326.5	53	169	500	φ189	φ305	φ18	331	551	125	186	8	663	538	167	468	30	65
3	940	336	60	208	500	φ240	φ390	φ24	335	637	150	215	12.5	721	619	210	535	33	75
4	940	336	60	208	500	φ240	φ390	φ24	335	637	150	215	12.5	753	619	210	535	33	75

■仕様　　注(　)内はロープ巻層を示す

品番			MF7HW-415F	MF7HW-420F	MF7HW-425F
最大荷重 (kg)	50Hz 60Hz	一層目	1500	2000	2500
		中間層	(3)1500	(3)2000	(3)2500
		最上層	(4)1353	(4)1818	(4)2254
ロープ速度 (m/min)	50Hz	一層目	2.7	2.1	1.7
		中間層	(3)3.5	(3)206	(3)2.2
		最上層	(4)3.9	(4)2.9	(4)2.4
	60Hz	一層目	3.3	2.5	2.0
		中間層	(3)4.2	(3)3.1	(3)2.6
		最上層	(4)4.7	(4)3.4	(4)2.9
ロープ巻取長さ (累計)(m)		一層目	21.0	23.1	20.6
		中間層	(3)71.7	(3)78.0	(3)70.4
		最上層	(4)101.4	(4)109.8	(4)99.6
使用ロープ径			φ14	φ16	φ18
電動機	出力		1.5kW
	極数		4P
	定格電圧 ・ 定格電流		三相　 200V/50Hz・・・ 6.9A 200V/60Hz・・・ 6.2A 220V/60Hz・・・ 6.0A
	絶縁		F種
負荷時間率			25%　ED
ブレーキ制動率			150%　以上
制御方法			2点押ボタンスイッチによる間接操作
D/d			14.5	16.0	14.3
減速比			330.78	556.01	679.38
製品質量(kg)			230	330	337

品番			MF7HW-515F	MF7HW-520F	MF7HW-525F
最大荷重 (kg)	50Hz 60Hz	一層目	1500	2000	2500
		中間層	(3)1500	(3)2000	(3)2500
		最上層	(4)1353	(4)1818	(4)2254
ロープ速度 (m/min)	50Hz	一層目	3.7	2.7	2.3
		中間層	(3)4.7	(3)3.4	(3)2.9
		最上層	(4)5.2	(4)3.7	(4)3.2
	60Hz	一層目	4.4	3.3	2.7
		中間層	(3)5.6	(3)4.1	(3)3.5
		最上層	(4)6.2	(4)4.5	(4)3.9
ロープ巻取長さ (累計)(m)		一層目	21.0	23.1	20.6
		中間層	(3)71.7	(3)78.0	(3)70.4
		最上層	(4)101.4	(4)109.8	(4)99.6
使用ロープ径			φ14	φ16	φ18
電動機	出力		2.2kW
	極数		4P
	定格電圧 ・ 定格電流		三相　 200V/50Hz・・ 9.5A 200V/60Hz・・・ 8.8A 220V/60Hz・・・ 8.0A
	絶縁		F種
負荷時間率			25%　ED
ブレーキ制動率			150%　以上
制御方法			2点押ボタンスイッチによる間接操作
D/d			14.5	16.0	14.3
減速比			240.14	403.66	493.22
製品質量(kg)			233	333	340

品番			MF7HW-615F	MF7HW-620F	MF7HW-625F
最大荷重 (kg)	50Hz 60Hz	一層目	1500	2000	2500
		中間層	(3)1500	(3)2000	(3)2500
		最上層	(4)1353	(4)1818	(4)2254
ロープ速度 (m/min)	50Hz	一層目	6.5	4.9	4.0
		中間層	(3)8.3	(3)6.1	(3)5.1
		最上層	(4)9.2	(4)6.7	(4)5.7
	60Hz	一層目	7.8	5.8	4.8
		中間層	(3)9.9	(3)7.3	(3)6.1
		最上層	(4)11.0	(4)8.0	(4)6.8
ロープ巻取長さ (累計)(m)		一層目	21.0	23.1	20.6
		中間層	(3)71.7	(3)78.0	(3)70.4
		最上層	(4)101.4	(4)109.8	(4)99.6
使用ロープ径			φ14	φ16	φ18
電動機	出力		3.7kW
	極数		4P
	定格電圧 ・ 定格電流		三相　 200V/50Hz・・・ 15.6A 200V/60Hz・・・ 14.6A 220V/60Hz・・・ 13.6A
	絶縁		F種
負荷時間率			25%　ED
ブレーキ制動率			150%　以上
制御方法			電磁接触器、2点押ボタンスイッチによる間接操作
D/d			14.5	16.0	14.3
減速比			139.15	233.89	285.78
製品質量(kg)			260	360	367

品番			MF7HW-715F	MF7HW-720F	MF7HW-725F
最大荷重 (kg)	50Hz 60Hz	一層目	1500	2000	2500
		中間層	(3)1500	(3)2000	(3)2500
		最上層	(4)1353	(4)1818	(4)2254
ロープ速度 (m/min)	50Hz	一層目	6.5	4.9	5.7
		中間層	(3)8.3	(3)6.1	(3)7.3
		最上層	(4)9.2	(4)6.7	(4)8.1
	60Hz	一層目	7.8	5.8	6.8
		中間層	(3)9.9	(3)7.3	(3)8.7
		最上層	(4)11.0	(4)8.0	(4)9.7
ロープ巻取長さ (累計)(m)		一層目	21.0	23.1	20.6
		中間層	(3)71.7	(3)78.0	(3)70.4
		最上層	(4)101.4	(4)109.8	(4)99.6
使用ロープ径			φ14	φ16	φ18
電動機	出力		5.5kW
	極数		4P
	定格電圧 ・ 定格電流		三相　 200V/50Hz・・ 23.4A 200V/60Hz・・・ 22.6A 220V/60Hz・・・ 21.0A
	絶縁		F種
負荷時間率			20%　ED
ブレーキ制動率			150%　以上
制御方法			電磁接触器、2点押ボタンスイッチによる間接操作
D/d			14.5	16.0	14.3
減速比			97.70	164.22	200.66
製品質量(kg)			262	362	369

■標準電気付属品

品番	MF7HW-415F	MF7HW-420F	MF7HW-425F	MF7HW-515F	MF7HW-520F	MF7HW-525F
電磁開閉器	電磁接触器
電源操作 ｺｰﾄﾞ	3.5mm2×4芯×2m／1.25mm2×7芯×3m
操作ｽｲｯﾁ	防雨形2点押ボタン（直接操作用）

品番	MF7HW-615F	MF7HW-620F	MF7HW-625F	MF7HW-715F	MF7HW-720F	MF7HW-725F
電磁開閉器	電磁接触器　2ヶ サーマルリレー　1ヶ（クリクソンリレー）
電源操作 ｺｰﾄﾞ	電源コード無し／0.75mm2×4芯×3m
操作ｽｲｯﾁ	防雨形2点押ボタン（間接操作用）
