●太陽光に関する様々な測定に
●２つの単位表示(W/㎡、Btu/ft2*h)の選択が可能
●データホールド、Max、Min表示機能、ゼロ調整機能、オーバーレンジ表示
●分解能 0.1W/㎡

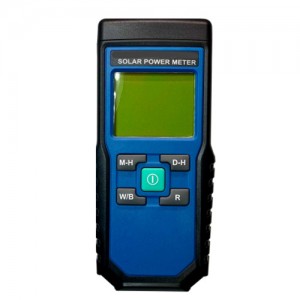

■各部の名称
●ディスプレイ


●ボタン


■測定の準備(電池の交換)
電池カバーを外し、006P(9V)電池を極性に注意して接続し、ホルダーに格納します。
カバーはしっかり固定してください。
＜ご注意＞
乾電池の消耗マークが表示されましたら、速やかに新しい乾電池と交換してください。

■ボタン及び機能の説明
(１)電源ボタン
電源の ON/OFFをします。

(２)最大・最小値表示ボタン
1秒以上長押しすると最大値が表示されます。
再度ボタンを押すと最小値が表示されます。
ボタンを長押しすることにより最大・最小値表示機能を解除します。

(３)W/㎡ ・BTU(ft2*h)切り替えスイッチ
“電源”ボタンを押して測定モードにして下さい。
画面にはBTU(ft2*h)が表示されます。
“オートレンジ”ボタンを押すと単位が Btu(ft2*h)からW/㎡に切り換ります。
もう一度押すと再度切換ります。

(４)DｰH(データホールド)ボタン
“DｰH”ボタンを押すとデータホールドモードになります。
“D-H”シンボルがディズプレイに表示され測定値が保持されます。
もう一度ボタンを押すと、ホールド機能を解除します。

(５)オートレンジボタン
“電源”ボタンを押して測定モードにしてください。
もし“19.9”より大きな値が測定されディスプレイに“OL”が表示されたときは、最適な測定レンジを選択するためボタンを押してください。

■測定手順
(１)本体上部を手などで覆い、光が入らない状態にしてもディスプレイに数値が表示される時は、本体右側面にあるゼロ調整ボリュームにて数値が“0.00”になるように測定してください。

(２)測定器を太陽光に向けてください。

(３)ディスプレイに放射照度値が表示されます。

■仕様

品番	MF6M-206AF
測定範囲	0～2,000W/㎡(0～643Btu/ft2*h)
単位	W/m Btu/ft2・h
表示分解能	0.1W/m 0.1Btu/ft2＊h
精度	±10W/㎡[±3BTU /(ft2 * h)]または±5％rdgの大きい方
ディスプレイ	3.5桁 LCD 最大表示1999
サンプリングレート	約4回／秒
機能	データホールド、最大・最小値表示、ゼロ調整、オーバーレンジ表示(OL)
電源／電源寿命	006P(9V)電池×1個／約100時間
動作温度／湿度	温度：5～40℃／湿度：80%RH 以下
保存環境	温度：-10～60℃／湿度：70%RH 以下
サイズ／質量	132(L)×56(W)×39(H)mm／約150g
標準付属品	キャリングケース、006P(9V)電池、取扱説明書(保証書)

（！）使用上の注意
●本測定器は防水構造でありません。水濡れをすると故障する恐れがあります。可燃性ガスのある場所、高温多湿な場所でのご使用はお避け下さい。故障の原因となります。
●汚染や静電気から本機を保護するために、直接回路基板には触れないでください。故障の原因になります。
●本測定器は精密器械です。外部から強い衝撃を与たり、落さないでください。故障の原因になります。
●記載されていない修理や分解を行った場合、規定の保証を請けかねます。このような作業は行なわないで下さい。
●長時間使用しないときは、電池を取り出して保管ください。 電池の液漏れで、器械を破損する恐れがあります。
●もし電池の液が漏れたときは、電池ケース内の液をよくふきとってから電池を交換してください。液が身体についたときは水でよく洗い流してください。
●ケースは乾いた布でふいてください。クレンザーなどの研磨剤やキシレンやトルエンなどの溶剤を使用しないでください。故障の原因になります。
