近年では高齢者や女性の作業者も多く増えてきて需要が高まっております。運搬に留まらず棚に上げるという行為も腰痛や労災を引き起こす重労働として問題となるなか労働力負荷軽減に最適な電動リフト付き台車です。
このシリーズはバッテリー式なので充電して繰り返し使えます。
最大荷重350kg、500kg、1000kgの3モデルに対応した電動昇降・走行台車。（電動走行がないタイプもございます。）

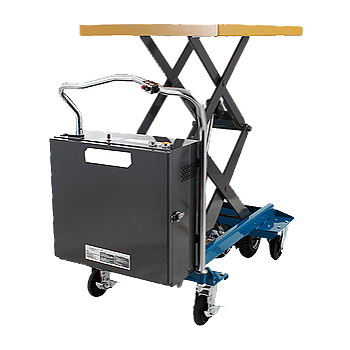

MF3M-1000-02H	MF3M-500*-UDH	MF3M-350W*-UDH

■特長
●バッテリー充電式の電動だからボタン操作で昇降・走行（一部除く）

●MF3M-1000-02Hは操縦可能な操舵ハンドル＋走行・制御スイッチ。350kg、500kgは人間工学ハンドルで疲れにくく快適操作。手元操作で楽に発信・制御
①・・・制御スイッチ
②・・・発信スイッチ

MF3M-1000-02H	MF3M-500D-UDH

●前進・更新を制御できるコントロールパネル兼バッテリーボックス（MF3M-1000-02H）
③・・・ロータリースイッチ（前進低速・前進高速・走行OFF・後進低速）
④・・・バッテリー残量
⑤・・・電源スイッチ
⑥・・・充電コネクタ
⑦・・・上昇ボタン・下降ボタン

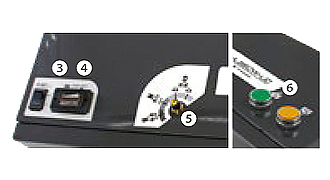

使いやすく刷新されたスイッチ（MF3M-500*-UDH/MF3M-350W*-UDH）
③・・・電源スイッチ
④・・・バッテリー残量
⑤・・・ロータリースイッチ（前進低速・前進高速・走行OFF・後進低速）
⑥・・・上昇ボタン・下降ボタン
⑦・・・

●昇降と走行は1tonを運搬可能な強力モーター（MF3M-1000-02H）
油圧系統と走行装置を完全ユニット化した2モーター構成で、メンテナンスフリー、テーブル昇降はDC24Vモーターと大型油圧シリンダーの組合せでスムーズです。走行装置は高効率のダイレクト・ドライブ方式を採用。

●パワフルな前輪駆動+油圧リフト（MF3M-500*-UDH/MF3M-350W*-UDH）
2つの前輪との中心に前輪駆動（空気入り2.50-4）搭載。DCモーターのポンプユニットを使用した安定したリフト機構

■寸法図

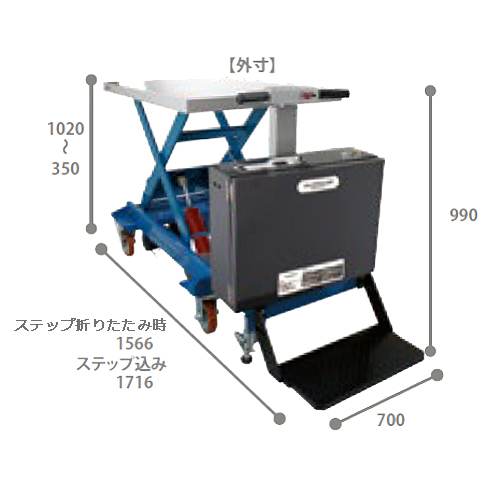

MF3M-1000-02H

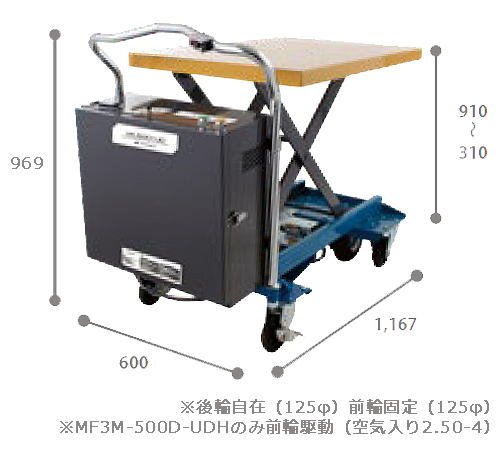

MF3M-500*-UDH

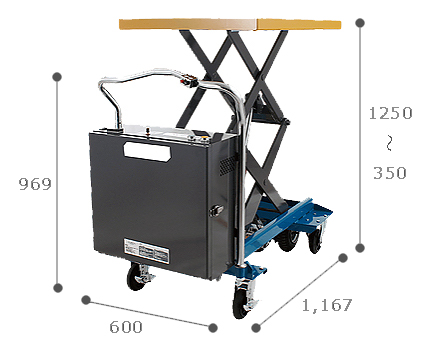

MF3M-350W*-UDH

■仕様
●電動昇降・電動走行

品番			MF3M-1000-02H	MF3M-500D-UDH	MF3M-350WD-UDH
最大 積載量(Kg)			1000	500	350
外形寸法（下降時） （W×L×H）(mm)			700×1,566×990	600×1,167×967	600×1167×965
テーブルサイズ （巾×長さ） (mm)			700x1,100	600×910	600×910
テーブル高さ （下限～上限） (mm)			350～1,020	310～910	350～1,250
テーブル 上昇速度(秒)			空荷：9　積載：15	空荷：8　積載：12	空荷：10　積載：15
駆動方式			ﾁｪｰﾝﾄﾞﾗｲﾌﾞ方式	ﾀﾞｲﾚｸﾄﾄﾞﾗｲﾌﾞ方式
駆動輪			2.50-4（空気入り）
車輪(キャスター)			150φｳﾚﾀﾝ車	125φｺﾞﾑ車
走行速度 (Km/H)	積載時	高速モード	1.6	3	3
		低速モード	1.3	2.6	2.6
	無負荷 (空荷)	高速モード	2.3	4.8	4.8
		低速モード	1.8	3.6	3.6
モーター	リフト用		24V1,500Wｘ1	12V700Wｘ1
	走行用		12V200Wｘ1
登坂能力			無し　平坦路専用
バッテリー (EBバッテリー）			12V×2	12V×1
駐車ブレーキ			ﾌﾛｱｰﾛｯｸ	ｷｬｽﾀｰﾌﾞﾚｰｷ
自重(kg)			240	137	152

●電動昇降・手動走行

品番			MF3M-500S-UDH	MF3M-350WS-UDH
最大 積載量(Kg)			500	350
外形寸法（下降時） （W×L×H）(mm)			600×1167×967	600×1167×965
テーブルサイズ （巾×長さ） (mm)			600×910	600×910
テーブル高さ （下限～上限） (mm)			310～910	350～1,250
テーブル 上昇速度(秒)			空荷：8　積載：12	空荷：10　積載：15
駆動方式			－	－
駆動輪			－	－
車輪(キャスター)			125φｺﾞﾑ車
走行速度 (Km/H)	積載時	高速モード	－	－
		低速モード	－	－
	無負荷 (空荷)	高速モード	－	－
		低速モード	－	－
モーター	リフト用		12V700Wｘ1
	走行用		－	－
登坂能力			－	－
バッテリー (EBバッテリー）			12V×1
駐車ブレーキ			ｷｬｽﾀｰﾌﾞﾚｰｷ
自重(kg)			123	138
