水質計

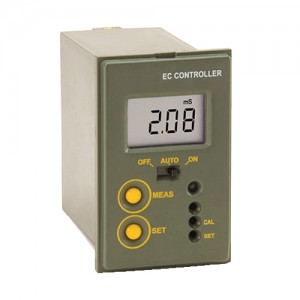

農業や工業向けのECミニコントローラー（指示調節計）は、EC（導電率）を常時管理する目的で装置に組み込むタイプの製品です。
ポンプや制御装置に接続し、設定したセットポイントを下回った時（MF2MCR-9833171H/9833172H）、もしくは上回った時（MF2MCR-9833271H）に信号を送ります。
小型で設置スペースを取らないことも特長です。



■特長
●全面と背面パネル。電極、電源、接点などはネジ留め式端子を介して背面パネルに接続されます。


●調整可能なドライコンタクト投与リレー
読み取り値がユーザーがプログラム可能な設定ポイントを下回ったとき、もしくは上回った時にアクティブになる投与リレーが搭載されています。

●プログラム可能な過剰摂取保護
安全性を高めるため、ミニコントローラーは、指定時間内に設定値に達しない場合に投与リレーを停止するようにプログラムできます。過剰投与タイマーは5分から30分まで設定可能、または無効にすることもできます。

●リレー制御オーバーライド
スイッチを切り替えるだけで、ミニコントローラーのリレーを無効 (オフ) にしたり、制御状態にしたり (自動)、または手動操作 (オン) 用にアクティブにしたりすることができ、投与ポンプのプライミングに便利です。

●マルチカラーLEDインジケーター
マルチカラーLEDインジケータにより、オペレーターはコントローラの状態をすぐに確認できます。

・緑 = メーターは測定モードにあり、読み取り値は設定点を下回っています。
・オレンジ/黄色 = 読み取り値が設定点を超えており、リレーが作動しています。
・赤色の点滅 = 最大投与時間を超えた場合などのアラーム状態を示します。

●ヒューズ保護された投与接点
リレー投与接点は最大 2A の負荷定格を持ち、ヒューズで保護されています。

●ラベル付き終端接続
クイック接続端子ブロックには明確なラベルが付いており、電源、導電率プローブ、リレーに簡単に接続でき、投与ポンプ、バルブ、可聴アラーム、ライトの操作に使用できます。

●インライン取り付け用 1/2" NPT オスネジ付き電流測定プローブ*
様々なケーブル長で利用可能な導電率プローブ（MF2EC-763200H）を使用します。


■用途
農業（養液中のEC値管理）、排水など

■寸法図



■タイプ

MF2MCR-9833171H	MF2MCR-9833271H

■仕様

品番	MF2MCR-9833171H	MF2MCR-9833172H	MF2MCR-9833271H
測定範囲	0.00～10.00mS/cm（検出単位：0.01mS/cm）
精度	±2％F.S.
ノイズ誤差	±2％F.S.
温度補償	自動： 5～50℃　β＝2％/℃
校正	手動1点校正
接点容量	最大2A（ヒューズ付）、250VAC、30VDC
接点	セットポイントを下回った時に作動		セットポイントを上回った時に作動
セットポイント	0.00～10.00mS/cmで設定可能
オーバータイム	5～約30分で設定可能 （設定時間を過ぎると画面に赤色ランプの点滅と“TIMEOUT”メッセージを表示）
出力	-	4-20mA	-
消費電力	10VA
電源	115/230VAC; 50/60Hz
サイズ	幅53×高さ83×奥行99mm
セット内容※	本体、取り付け金具他
オプション	EC標準液（5000μS/cm＝5mS/cm）

※EC電極は別売りです。



■オプション

品番	品名	ケーブル長
MF2EC-763200H	EC電極	2m
MF2EC-7632006H		6m
