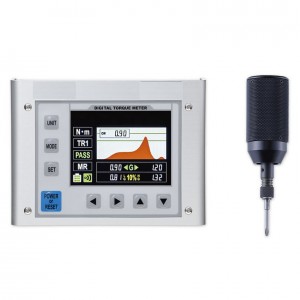

トルクテスター（50N・cm）無線式
商品番号：MF15NTQ-DP50NCM
商品説明
トルク計測器は世界の標準器です。
1970年、トルク管理の概念が存在しない時代、私たちは世界で初めて、電流制御によりダイヤル式で精密なトルクコントロールが可能な産業用電動ドライバーを開発しました。
1977年には正確なトルクを自動で制御するオートクラッチ式ドライバーを発表し技術革新を遂げました。
翌年には、ねじ締め品質管理の向上を追求し、トルク計測器の開発に着手。
ファイダプターの機構は私たちが開発したもので、クラッチ式電動ドライバーのトルク測定時の慣性(イナーシャ)の影響を緩和し、正確なトルク値の検出を可能にしました。
ねじ締め品質管理の基準が確立され、新たな革新がもたらされました。
現在、トルク計測器は世界90カ国 以上のモノづくり現場で使用されています。
■ワイヤレスにデータを送受信
シリーズ初のトルクデータ転送機能を標準搭載。
Bluetooth や USB でPC やPLC に接続し、測定デー タをリアルタイム送信。
責任者は自席で結果を確認· 承認でき、点検·記録作業を効率化します。
■大型 3.5 インチディスプレイ採用
視認性に優れた大型ディスプレイを採用。
トルク値や波形、判定結果を一目で確認でき、作業者の判断ミスを抑え、安心·確実な作業を支援します。
■測定モードが進化
4つの測定モード「ピーク値」「ファーストピーク値」「波形」「連続波形」を標準搭載。
リアルタイム波形表示で異常やばらつきを視覚的に把握し、精密かつ確かなトルク管理が可能です。
■リモート操作で作業をスマートに
モードの変更やしきい値の変更が外部機器から操作でき、より便利で効率的な作業が行え、作業の省力化· 省人化をサポートします。
■PASS/FAIL
合否判定機能で安全なトルク管理
しきい値設定による PASS /FAILの自動判定に対応。
判定機能のON /OFF切替も可能で、用途に応じた柔軟なトルクチェックが行えます。
■専用アプリケーションでデータ収集
データの記録·蓄積·管理を行う専用アプリを提供。
自動記録やワークフローでの確認·承認に対応し、業務効 率化·ペーパーレス化を促進。
機器情報もQR コードシステムと連携し、簡単に管理·追跡が可能です。
■ねじの戻しトルクや増し締めトルクを可視化し、締め付けトルク管理の精度向上や分析をより高い次元でサポート。
測定·波形表示·データ管理まで対応した多機能トルクメーターです。
■ディスプレイ
トルク測定値を波形で表示し、合否判定の設定もディスプレイで視覚的に確認可能。
測定値や仕事量、トルク値などが分かりやすく表示され、作業効率向上をサポートします。
■日常検査・承認におすすめ
■本体設定変更・CSV保存に対応 測定データの収集・蓄積
■操作パネルの名称とはたらき
大型ディスプレイで高い視認性、操作性の向上はもちろん、合否判定やバッテリー容量、多彩な機能の追加により、作業効率が飛躍的に向上しました。
これまでにない使いやすさと機能性を兼ね備え、新しい作業スタイルを提案します。
■外部出力
測定データをワイヤレス又は有線で外部機器と接続してデータを転送します。
●通信設定パラメーター
■証明書の発行サービスについて
トルクメーターのご購入時には、検査成績書が添付され、すぐにご使用いただけます。
00000また、お客様のご要望に応じて、トルクメー ターの校正に関する補足として、校正証明書とトレーサビリティ体系図の2点を発行いたします。
検査成績書の裏付が必要な場合はお買い上げの販売店に必要書類をご提示ください。
■タイプ
■仕様
1970年、トルク管理の概念が存在しない時代、私たちは世界で初めて、電流制御によりダイヤル式で精密なトルクコントロールが可能な産業用電動ドライバーを開発しました。
1977年には正確なトルクを自動で制御するオートクラッチ式ドライバーを発表し技術革新を遂げました。
翌年には、ねじ締め品質管理の向上を追求し、トルク計測器の開発に着手。
ファイダプターの機構は私たちが開発したもので、クラッチ式電動ドライバーのトルク測定時の慣性(イナーシャ)の影響を緩和し、正確なトルク値の検出を可能にしました。
ねじ締め品質管理の基準が確立され、新たな革新がもたらされました。
現在、トルク計測器は世界90カ国 以上のモノづくり現場で使用されています。
■ワイヤレスにデータを送受信
シリーズ初のトルクデータ転送機能を標準搭載。
Bluetooth や USB でPC やPLC に接続し、測定デー タをリアルタイム送信。
責任者は自席で結果を確認· 承認でき、点検·記録作業を効率化します。
■大型 3.5 インチディスプレイ採用
視認性に優れた大型ディスプレイを採用。
トルク値や波形、判定結果を一目で確認でき、作業者の判断ミスを抑え、安心·確実な作業を支援します。
■測定モードが進化
4つの測定モード「ピーク値」「ファーストピーク値」「波形」「連続波形」を標準搭載。
リアルタイム波形表示で異常やばらつきを視覚的に把握し、精密かつ確かなトルク管理が可能です。
■リモート操作で作業をスマートに
モードの変更やしきい値の変更が外部機器から操作でき、より便利で効率的な作業が行え、作業の省力化· 省人化をサポートします。
■PASS/FAIL
合否判定機能で安全なトルク管理
しきい値設定による PASS /FAILの自動判定に対応。
判定機能のON /OFF切替も可能で、用途に応じた柔軟なトルクチェックが行えます。
■専用アプリケーションでデータ収集
データの記録·蓄積·管理を行う専用アプリを提供。
自動記録やワークフローでの確認·承認に対応し、業務効 率化·ペーパーレス化を促進。
機器情報もQR コードシステムと連携し、簡単に管理·追跡が可能です。
■ねじの戻しトルクや増し締めトルクを可視化し、締め付けトルク管理の精度向上や分析をより高い次元でサポート。
測定·波形表示·データ管理まで対応した多機能トルクメーターです。
■ディスプレイ
トルク測定値を波形で表示し、合否判定の設定もディスプレイで視覚的に確認可能。
測定値や仕事量、トルク値などが分かりやすく表示され、作業効率向上をサポートします。
■日常検査・承認におすすめ
■本体設定変更・CSV保存に対応 測定データの収集・蓄積
■操作パネルの名称とはたらき
大型ディスプレイで高い視認性、操作性の向上はもちろん、合否判定やバッテリー容量、多彩な機能の追加により、作業効率が飛躍的に向上しました。
これまでにない使いやすさと機能性を兼ね備え、新しい作業スタイルを提案します。
■外部出力
測定データをワイヤレス又は有線で外部機器と接続してデータを転送します。
●通信設定パラメーター
| 項目 | ボーレート | データ長 | ストップビット | パリティ | CTS/RTS制御 | フォーマット | デリミタ |
| 通信パラメーター | 115,200bps | 8bit | 1bit | なし | なし | ASCⅡ | LF |
■証明書の発行サービスについて
トルクメーターのご購入時には、検査成績書が添付され、すぐにご使用いただけます。
00000また、お客様のご要望に応じて、トルクメー ターの校正に関する補足として、校正証明書とトレーサビリティ体系図の2点を発行いたします。
検査成績書の裏付が必要な場合はお買い上げの販売店に必要書類をご提示ください。
■タイプ
| MF15NTQ-DP50NCM | MF15NTQ-DP500NCM |
|
 |
| MF15NTQ-DP1000NCMX | |
 |
|
■仕様
| 品番 | MF15NTQ-DP50NCM | MF15NTQ-DP50NCMX | |
| 測定範囲 | N・m | 0.015-0.500 | 0.015-0.500 |
| N・cm | 1.5-50.0 | 1.5-50.0 | |
| 検出器対応ビット 及び添付ビット詳細 |
ハイオスシャンク H4 | 六角シャンク 対辺6.35mm | |
| +#0×40mm +#1 ×40mm |
+#1×50mm +#2×50mm |
||
| 測定方向 | 右ねじ・左ねじ | ||
| 測定モード | PEAK、F.PEAK※1、TR1、TR2 | ||
| 測定精度 | ±0.5%以内(F.S.)※2 | ||
| 拡張性と通信ポート | micro USB Type-Bポートで以下に対応 ①充電 ②データ転送(USB 2.0 最大480Mbps) |
||
| 電源と ﾊﾞｯﾃﾘｰ |
電源入力 | AC100-240V 50/60Hz 0.4A | |
| 電源出力 | DC5V 2A(最大10W) | ||
| 内蔵ﾊﾞｯﾃﾘｰ | 1000mA ニッケル水素電池内蔵3.6V(作動電圧3.3V) | ||
| 最大動作電流 | 300mA(電源ON時) | ||
| 動作時間 | 最大2.5時間(測定・データ転送) | ||
| 充電方法 | 電源アダプタ、またはUSB経由でPCから充電 | ||
| フル充電時間 | 約5時間 | ||
| 充電回数 | 約500回 | ||
| 消費電力 | 最大1.5W以下 | ||
| 無線通信 (ﾜｲﾔﾚｽﾓﾃﾞﾙの場合) |
Bluetooth Classic Ver 4.2 Serial Port Profile 周波数帯:2.4GHz | ||
| 検出器サイズ (全長×径) |
92×φ32mm | 98×φ32mm | |
| 操作パネルサイズ (幅×奥行×高さ) |
134×100×36mm(突起部除く) | ||
| 質量 | 操作パネル | 495g | |
| 検出器 | 105g | ||
| 動作環境 | 温度:15～35℃/湿度:25～65%RH(結露しないこと) | ||
| 添付品 | 本機、USBケーブル、ACｱﾀﾞﾌﾟﾀｰ、検出器、ケース、検出器コード(2m)、 検査成績書、 マニュアル・保証書、補助バー、ビット(詳細は上記記載) |
||
| 品番 | MF15NTQ-DP500NCM | MF15NTQ-DP1000NCMX | |
| 測定範囲 | N・m | 0.15-5.00 | 0.15-10.00 |
| N・cm | 15-500 | 15-1000 | |
| 検出器対応ビット 及び添付ビット詳細 |
ハイオスシャンク H5 | 六角シャンク 対辺6.35mm | |
| +#0×60mm +#1×60mm +#2×60mm |
+#1×50mm +#2×50mm |
||
| 測定方向 | 右ねじ・左ねじ | ||
| 測定モード | PEAK、F.PEAK※1、TR1、TR2 | ||
| 測定精度 | ±0.5%以内(F.S.)※2 | ||
| 拡張性と通信ポート | micro USB Type-Bポートで以下に対応 ①充電 ②データ転送(USB 2.0 最大480Mbps) |
||
| 電源と ﾊﾞｯﾃﾘｰ |
電源入力 | AC100-240V 50/60Hz 0.4A | |
| 電源出力 | DC5V 2A(最大10W) | ||
| 内蔵ﾊﾞｯﾃﾘｰ | 1000mA ニッケル水素電池内蔵3.6V(作動電圧3.3V) | ||
| 最大動作電流 | 300mA(電源ON時) | ||
| 動作時間 | 最大2.5時間(測定・データ転送) | ||
| 充電方法 | 電源アダプタ、またはUSB経由でPCから充電 | ||
| フル充電時間 | 約5時間 | ||
| 充電回数 | 約500回 | ||
| 消費電力 | 最大1.5W以下 | ||
| 無線通信 (ﾜｲﾔﾚｽﾓﾃﾞﾙの場合) |
Bluetooth Classic Ver 4.2 Serial Port Profile 周波数帯:2.4GHz | ||
| 検出器サイズ (全長×径) |
131×φ35mm | 140×φ35mm | |
| 操作パネルサイズ (幅×奥行×高さ) |
134×100×36mm(突起部除く) | ||
| 質量 | 操作パネル | 495g | |
| 検出器 | 216g | ||
| 動作環境 | 温度:15～35℃/湿度:25～65%RH(結露しないこと) | ||
| 添付品 | 本機、USBケーブル、ACｱﾀﾞﾌﾟﾀｰ、検出器、ケース、検出器コード(2m)、 検査成績書、 マニュアル・保証書、補助バー、ビット(詳細は上記記載) |
||
