ガス測定機

燃焼排ガス分析計（O2）





●MF13OX-T2311N：O2
●MF13OX-T2311NT：O2・温度を計測

■CO2濃度等を演算にて表示
燃料データが選択可能で、そのデータを基に計測したO2濃度から排ガス中のCO2が演算されます。

■空気比を手軽に計測可能


■O2アラーム機能付き
O2アラーム値を自由に設定可能で、設定値以下になるアラーム音が鳴ります。

■データロガ内蔵
本体に100データまでの保存が能です。


■標準セット

MF13OX-T2311N	MF13OX-T2311NT
●本体 ●サンプリングプローブ(MF13OX-T1229DSH) ●ACアダプタ ●専用キャリングケース ●ソフトケース ●スターフィルター ●試験成績書 ●取扱説明書	●本体 ●サンプリングプローブ(MF13OX-T1007H) ●ACアダプタ ●専用キャリングケース ●ソフトケース ●スターフィルター ●試験成績書 ●取扱説明書

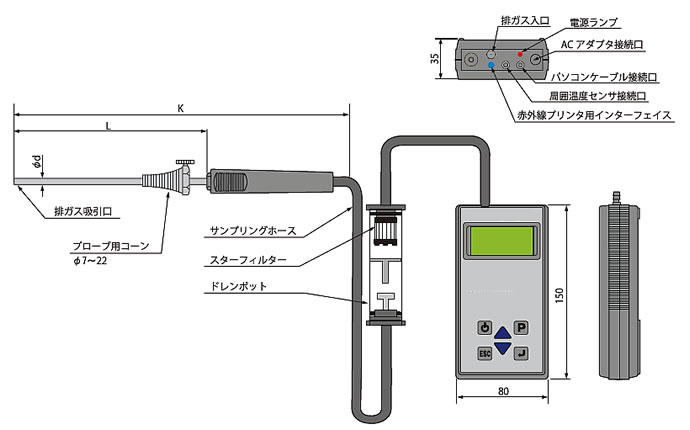

■外形図

MF13OX-T2311N

品番 L (mm) K (mm) φd (mm) サンプリングホース長 (mm) 俳ガス温度 (℃) MF13OX-T1229DSH 0～180 315 5 1500 - MF13OX-T1235D5H 0～690 790 6 1500 -

MF13OX-T2311NT

品番 L (mm) K (mm) φd (mm) サンプリングホース長 (mm) 俳ガス温度 (℃) MF13OX-T1007H 0～180 290 5 1800 0～650

■仕様

O2 酸素濃度	計測範囲	0～20.9vol%
	精度	±0.2vol%
	分解能	0.1vol%
	応答時間	10秒以内
温度G(K熱電対)	計測範囲	0～650℃
	精度	0～1100℃（プローブチューブによる） ±1℃または計測値の±1%（0～650℃）*1 計測値の±2%　（650.1～1100℃）
	分解能	0.1℃（0～999.9℃）　1℃（1000～1100℃）
温度A (Pt2000Ω)*2	計測範囲	0～100℃
	精度	±1℃
	分解能	0.1℃

■演算項目※4

CO2	0～CO2Max（O2からの演算）
燃焼空気比	1.0～50.0
排ガス損失	0～100%（K熱電対、Pt2000Ω使用時のみ）
燃焼効率	0～100%（K熱電対、Pt2000Ω使用時のみ）

■燃料
13A、6C、LPG、灯油、軽油、A重油、C重油、ペレット
※その他の燃料については、メールにてお問い合わせください。

■センサ

O2	ガルバニ電池
温度G	K熱電対
温度A	白金測温抵抗体 Pt2000Ω

■本体

許容周囲温度	作動時：0℃～+45℃　保管時：-20℃～+60℃
ディスプレイ	ドットマトリックス　4行表示（4項目同時表示）
外形寸法	(W×H×D）　80×150×35mm
重量	約350g
電源	ACアダプタ（AC100V 50/60Hz DC12V 100mA） 内蔵ニッカド充電電池（最大で連続約8時間作動）

■標準装備

本体に内蔵	ポンプ、パソコン用インターフェース（RS232）、 データロガ（100データまで保存可能）、赤外線プリンタ用インターフェース
付属品	ACアダプタ、サンプリングプローブ、キャリングケース、 ソフトケース、スターフィルター
部品各	部品コード	仕様、その他
サンプリングプローブ MF13OX-T2311N	MF13OX-T1229DSH	L=180mm　φ5mm/ドレンポット付き 排ガス温度 0～650℃　ホース長 1500mm
サンプリングプローブ MF13OX-T2311NT	MF13OX-T1007H	L=300mm　φ6mm/ドレンポット付き 排ガス温度 0～650℃　ホース長 2700mm

■オプション

品番	品名／説明
MF13OX-T1229DSH	排ガス用サンプリングプローブドレンポット付（φ5×180mm）
MF13OX-T1007H	排ガス用温度対応サンプリングプローブドレンポット付（φ5×180mm）
MF13OX-T1235D5H	排ガス用ロングプローブドレンポット付（φ6×690mm）
MF13OX-T1238D5H	排ガス用L型プローブドレンポット付（φ5×120mm）
MF13OX-T1006LSH	排ガス用温度対応L型プローブドレンポット付（φ5×120mm）
MF13OX-T7201ASH	プローブハンドル（ホース／ドレンポット付）
MF13OX-T7230H	排ガス温度センサ付プローブチューブ（φ6×300mm）0～650℃
MF13OX-T7235H	排ガス温度センサ付プローブチューブ（φ6×500mm）0～650℃
MF13OX-T7232H	排ガス温度センサ付プローブチューブ（φ6×750mm）0～650℃
MF13OX-T7233H	排ガス温度センサ付プローブチューブ（φ8×750mm）0～1100℃
MF13OX-T1252AH	気体・液体温度用K熱電対プローブ（φ1.5×130mm）0～950℃
MF13OX-T1253AH	気体・液体・食品用先尖型K熱電対プローブ（φ3×130mm）0～400℃
MF13OX-T1254AH	表面・亀裂・気体・液体温度用パドル型K熱電対プローブ（130mm）0～400℃
MF13OX-T1255AH	表面・気体・液体温度用K熱電対プローブ（φ4×130mm）0～650℃
MF13OX-T1256AH	表面温度用K熱電対磁石付プローブ（0～450℃）
MF13OX-T1257AH	パイプ・プレート温度用クランプ型K熱電対プローブ　0～180℃
MF13OX-T1382H	気体温度用プローブ（0～100℃）
MF13OX-T1321H	周囲温度センサ（0～100℃）
MF13OX-T1318H	海外用ACアダプタ（AC100～240V）
MF13OX-T1315H	アルミ製アタッシュケース　寸法：350×460×155　重量2.9kg
MF13OX-T2084H	計測ソフト（ケーブルセット） Online View 2000（推奨OS：Windows 7/8.1/10）
MF13OX-T1610H	赤外線プリンタ／ロール紙×1　単3乾電池4個付き
MF13OX-T1636H	プリンタ用ロール紙／5ロール

*1：精度はどとらか値の大きい方が適用されます。
※オプションの周囲温度センサ使用時の仕様となります。
*3：地域により燃料データが異なる場合がありますので、演算によって算出されるデータに誤差が生じる場合がります
*精度につきましては標準ガスを基準としております。
