商品詳細
小型表面粗さ測定機
商品番号:ME9SRM-461N
商品説明

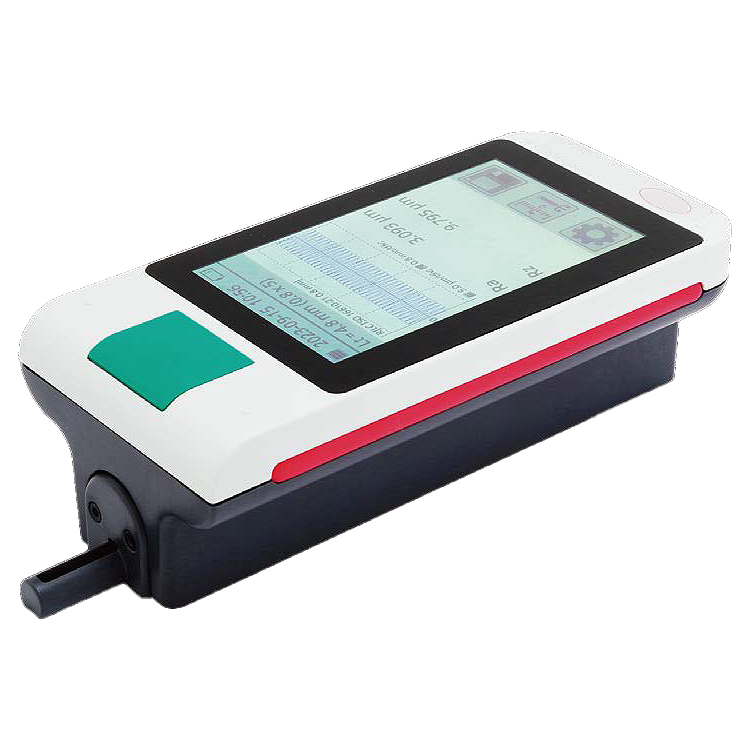

小型・軽量で現場へと持ち運び可能な表面粗さ測定器です。
■特長

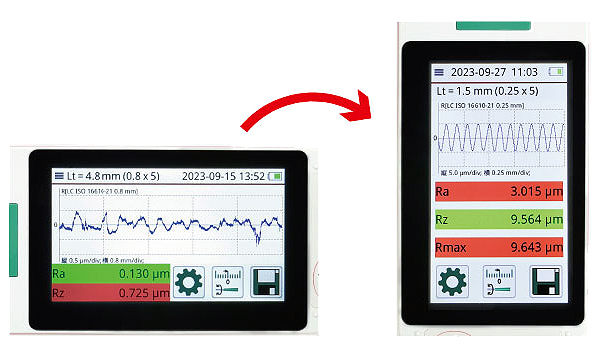

●4.3インチTFTタッチディスプレイ
縦/横の回転に対応できます。測定方向に合わせてディスプレイを回転表示できます。
●測定条件設定キー
現場に合わせて自由に条件設定の登録が可能です。

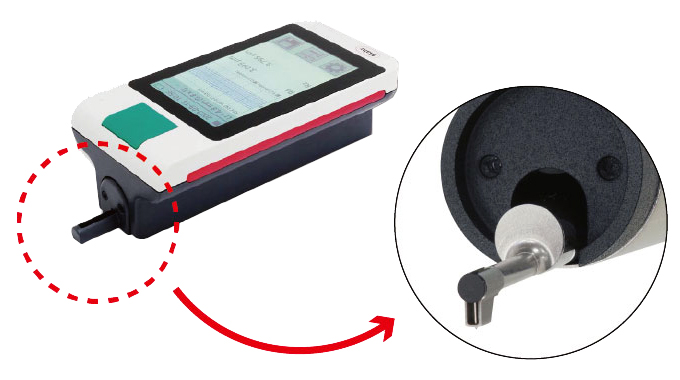

●オープンスキッド採用
測定子はオリジナルのオープンスキッドを採用。
塵やオイル溜まりを防止します。

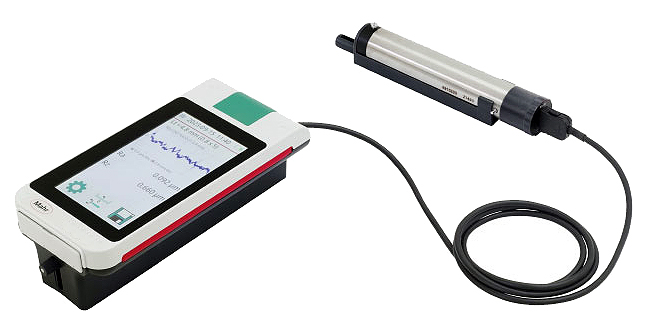

●測定ユニット
付属品の「ドライブユニット延長ケーブル」を取り付けることで、本体から離れた場所の表面粗さ測定も可能になります。

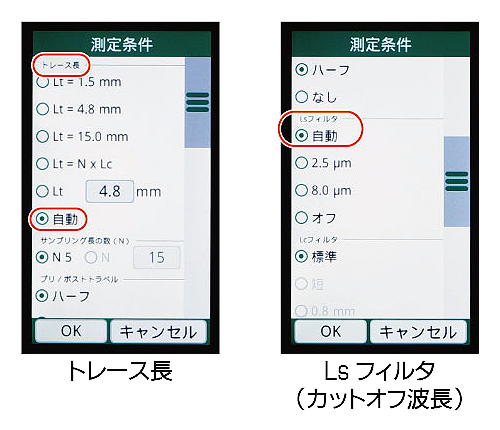

●トレース長/カットオフ波長の「自動調整」を選択可能
自動調整の選択をすることで、これまでの表面粗さ測定で行っていた「測定対象が変わるたびに、測定条件を変更する」という手間を省くことができます。

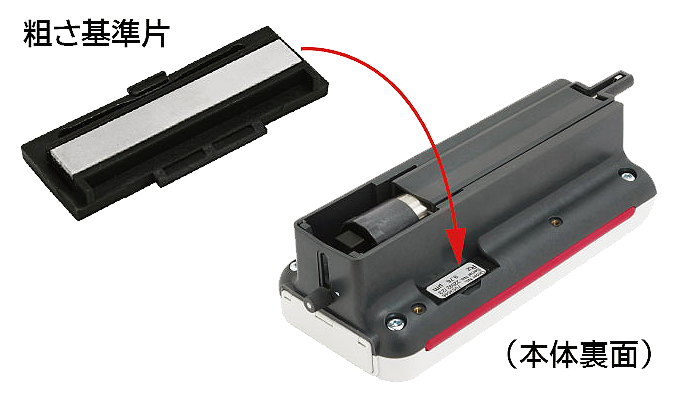

●現場で校正可能!粗さ基準片を本体に収納
ポータブルサーフ本体の裏面に、粗さ測定基準片を収納ができ、紛失を防げます。
また、別途基準片を用意する必要がないため、これ1台で校正から測定までの工程を完結することができます。

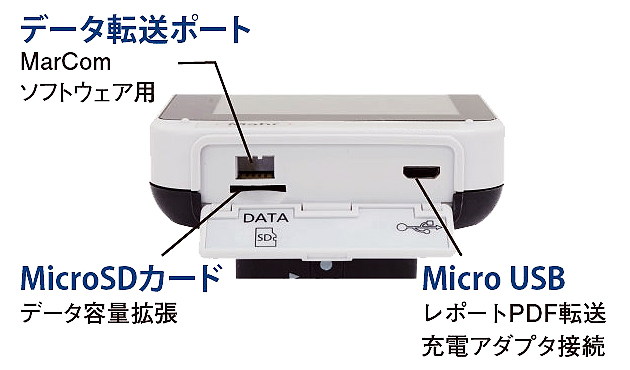

●複数のインターフェースでデータ保存/転送に対応
デジタルSラインポータブルサーフには、複数のインターフェースがあり、データ保存・転送に対応しています。
USB(Micro type B):レポートPDFの転送、充電アダプタ接続として
MicroSDカード(SD/SDHCカード):データ容量拡張として(最大32GB)

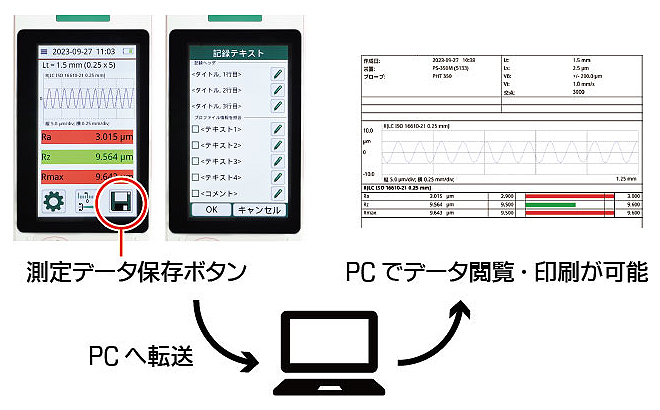

●PDFデータ保存&PCへの転送に対応!
タッチディスプレイの「測定データ保存ボタン」より、PDF形式のレポートを本体に保存ができます。
保存したPDFデータはMicro USB接続でPCへ転送可能。PC上でデータの閲覧・印刷が行えます。

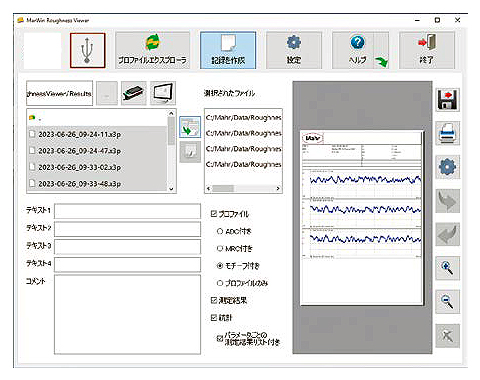

■専用ソフトウェア
本機とパソコンをUSBケーブルで接続し、拡張子.x3pがあるフォルダを選択することで、複数の測定データを用いた詳細なデータ管理、編集ができます。(専用サイトよりダウンロードすることが可能です。)
より詳細なデータ管理・編集ができます 。
・PDF の作成・編集・印刷・保存
・演算 (特性値のフィルタリングと計算)
・統計表の作成
■仕様
■特長
●4.3インチTFTタッチディスプレイ
縦/横の回転に対応できます。測定方向に合わせてディスプレイを回転表示できます。
●測定条件設定キー
現場に合わせて自由に条件設定の登録が可能です。
●オープンスキッド採用
測定子はオリジナルのオープンスキッドを採用。
塵やオイル溜まりを防止します。
●測定ユニット
付属品の「ドライブユニット延長ケーブル」を取り付けることで、本体から離れた場所の表面粗さ測定も可能になります。
●トレース長/カットオフ波長の「自動調整」を選択可能
自動調整の選択をすることで、これまでの表面粗さ測定で行っていた「測定対象が変わるたびに、測定条件を変更する」という手間を省くことができます。
●現場で校正可能!粗さ基準片を本体に収納
ポータブルサーフ本体の裏面に、粗さ測定基準片を収納ができ、紛失を防げます。
また、別途基準片を用意する必要がないため、これ1台で校正から測定までの工程を完結することができます。
●複数のインターフェースでデータ保存/転送に対応
デジタルSラインポータブルサーフには、複数のインターフェースがあり、データ保存・転送に対応しています。
USB(Micro type B):レポートPDFの転送、充電アダプタ接続として
MicroSDカード(SD/SDHCカード):データ容量拡張として(最大32GB)
●PDFデータ保存&PCへの転送に対応!
タッチディスプレイの「測定データ保存ボタン」より、PDF形式のレポートを本体に保存ができます。
保存したPDFデータはMicro USB接続でPCへ転送可能。PC上でデータの閲覧・印刷が行えます。
■専用ソフトウェア
本機とパソコンをUSBケーブルで接続し、拡張子.x3pがあるフォルダを選択することで、複数の測定データを用いた詳細なデータ管理、編集ができます。(専用サイトよりダウンロードすることが可能です。)
より詳細なデータ管理・編集ができます 。
・PDF の作成・編集・印刷・保存
・演算 (特性値のフィルタリングと計算)
・統計表の作成
■仕様
品番 | ME9SRM-461N | |
パラメータ | DIN/ISO | Ra、Rq、Rz、Rmax、Rp、Rpk、Rk、Rvk、 Mr1、Mr2、A1、A2、Vo、Rt、R3z、RPc、 Rmr、RSm、Rsk、CR、CF、CL、R、AR、Rx |
JIS | Ra、Rq、Ry(Rz同等)、RzJIS、tp(Rmr同等)、RSm、S | |
ASME | Rp、Rpm、RPc、Rsk | |
MOTIF | R、AR、Rx、CR、CF、CL | |
測定範囲 | 350μm | |
粗さ曲線分解能 | 8nm | |
フィルタ | 位相補正論郭曲線フィルタ(ガウシアンフィルタ) (DIN EN ISO 16610-21(旧11562)準拠) 特殊フィルタ(DIN EN ISO 13565-1準拠) lsフィルタ(DIN EN ISO 3274準拠)(無効化可能) |
|
カットオフλc | 0.25/0.8/2.5mm/自動 | |
トレース長さLt | 1.5/4.8/15mm/自動 | |
トレース長さMOTIF準拠 | 1/2/4/8/12/16mm | |
評価長さIn | 1.25/4.0/12.5mm | |
サンプリング長の数n* | 1~16を選択可能 | |
校正機能 | 動的補正演算式 | |
メモリ容量 | 3,900形状、最大500,000測定結果、1,500PDFファイル (microSDカード 最大32GBまでカードメモリ拡張可能) |
|
使用可能温度範囲 | 10~45℃ | |
保管温度範囲 | -15~60℃ | |
許容相対湿度 (操作時:保管時) |
30~85%(結露しないこと) | |
保護等級 | IP40(IEC 60529基準) | |
材質 | 本体 | ABS |
ピックアップ | ダイヤモンド | |
電源 | バッテリー | 3.7Vリチウムイオン電池(3150mAh) |
バッテリー駆動時間 | 最大1,200回の測定(満充電時) | |
電源供給 | ACアダプタ+USBケーブル(Micro-B) | |
電圧/周波数 | 100V?264V AC, 50-60 Hz | |
インターフェース | USB(Micro type B) microSD(SD / SDHCカード 最大32GB) |
|
対応言語 | 17か国語 日本語、中国語、韓国語、英語、ドイツ、フランス、イタリア、スペイン、ポルトガル、 オランダ、スウェーデン、チェコ、ポーランド、ロシア、トルコ、ハンガリー、ルーマニア |
|
サイズ(幅×高さ×奥行) | 77×50×160mm | |
本体質量 | 500g | |
付属品 | 取扱説明書、粗さ標準片校正証明書、ケース、ストラップ、 ACアダプタ(AC100-264V)、電源コンセントアダプタ×4、USBケーブル、 ドライブユニット延長ケーブル、六角ドライバ2×60mm、プローブケース |
