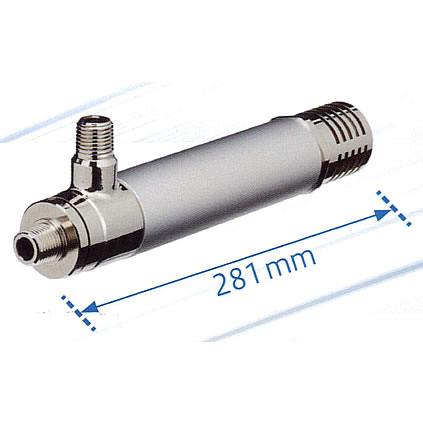

超低温空気発生器
最低吐出温度-62℃


■圧縮空気を使用
●冷媒や電気を一切使用しません。
●噴射される冷気は大気圧です。
●故障がありません。圧縮空気だけを使用し、可動部分がありません。


■最低吐出温度-62℃
●局部的な冷却に特に効果があります。
●圧縮空気を供給すると同時に超低温空気が発生します。


■簡単調整
●冷気風量および冷気温度の調整は調整ネジで簡単に行えます。


■汎用性の高さ
●消音機構付きです。冷風吐出側および熱風排出側にサイレンサーをセットしてあります。
●防爆地区など電気の使用できない場所で使用できます。


■タイプ

MD6LTA-60T	MD6LTA-100T

■主な納入先

局所的に熱を帯びる電 子·精密部品を急冷する事により、次の工程への作業が短縮。 増産に成功。	製鉄工場の高炉付近の制御盤、監視カメラの冷却や発熱量の多い盤の冷却により基板の誤作動や劣化を防ぐ。	レトルト包装のヒートシールを冷却。 熱による溶着軟化を防止し、工程時間の大幅短縮と品質の安定に効果大。	エンドミル加工の刃先の冷却で寿命が飛躍的にアップ。 熱による製品の狂いを解消して品質は向上し、工程はスピー ドアップ。

■冷却機構
コンプレッサーから供給された圧縮空気は、渦流発生器 (ゼネレーター)により接線方向に音速で吐出され、膨張すると共に高速回転し渦流となって、(A)から(B)の方向へ移動します。
この時、整流板と調整ねじの間の空間によって熱風排出口から排出される空気量(冷気比率)が定まります。
一方、排気されない残流空気は渦流の遠心力によってできた内側の空洞内を外側の渦流と同方向に回転しながら冷風となって、冷風出口(C)の方へ流れます。




■仕様

品番	圧縮空気圧力	圧縮空気 消費量	高圧ホース 接続口	冷気吐出口 (内径)	重量
MD6LTA-50MT	0.2～0.4MPa	36～63㍑/min	R1/8"	φ4.5	165g
MD6LTA-50T	0.3～0.7MPa	70～172㍑/min	R1/8"	φ4.5	180g
MD6LTA-60T	0.3～0.7MPa	165～390㍑/min	R1/8"	φ8	490g
MD6LTA-60CT	0.3～0.7MPa	165～390㍑/min	R1/8"	φ8	511g
MD6LTA-70T	0.3～0.7MPa	366～820㍑/min	R1/4"	φ8	500g
MD6LTA-70CT	0.3～0.7MPa	366～820㍑/min	R1/4"	φ8	520g
MD6LTA-80T	0.3～0.7MPa	460～1043㍑/min	R3/8"	φ10	700g
MD6LTA-80CT	0.3～0.7MPa	460～1043㍑/min	R3/8"	φ14	720g
MD6LTA-100T	0.3～0.7MPa	790～2010㍑/min	R1/2"	φ16	1500g
