ドラム反転機(フォークリフト/ホイスト両用)
商品番号：MD6H67-500KG
商品説明
ドラム反転機(フォークリフト/ホイスト両用)
品番 MD6H67-500KG
■仕様
| 品番 | MD6H67-500KG |
| 寸法 | 高さ1450×幅1130×奥行1100mm |
| 最大荷重 | 500kg |
| ドラム缶寸法 | φ570×900Hmm(内容量：80％) |
| 回転角度 | 180° |
| 塗装色 | 257：日塗工(黄色) |
| 自重 | 153kg |

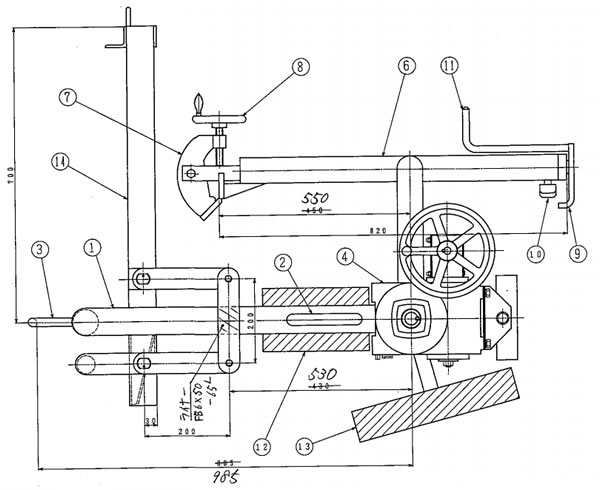

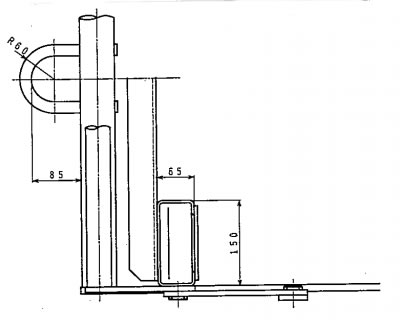

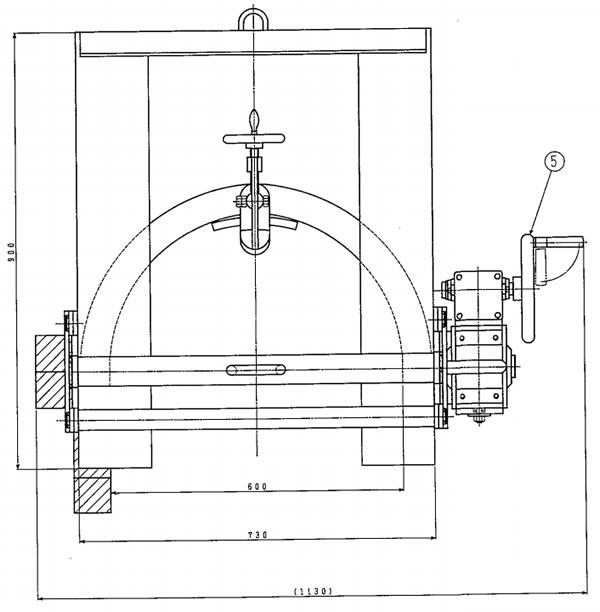

■寸法図
| ① | 門形フレーム | SS400 | |
| ② | 取手 | SPG | 20A |
| ③ | 吊り環 | SS400 | φ20 |
| ④ | ウォーム減速機 | 青木精密 | 0A-1-86 1/60 |
| ⑤ | 回転ハンドル | FC | S-225 |
| ⑥ | 回転部 | STPG | 50A |
| ⑦ | 掴ミ爪 | 高張力鋼 | |
| ⑧ | 掴ミ爪操作ハンドル | FC | S-125 |
| ⑨ | 下部フック | SS400 | |
| ⑩ | 受ケ板 | SS400 | |
| ⑪ | フック操作把手 | SS400 | φ16 |
| ⑫ | バランスウエイトA | SS400 | □75×75 |
| ⑬ | バランスウエイトB | SS400 | □75×75 |
| ⑭ | フォーク鞘 | SS400 | 150×65×25×4.5t |
