はかり

ワイヤレス充電式 大容量で長持ちの18650 標準型リチウムイオン バッテリを採用。
ワイヤレス充電により バッテリーの保護性能 が向上しました。



■使用方法（通過計量）
１．電源を入れるだけで簡単自動接続
計量台は持ち運び簡単！設置も本体を置いてスローププレートをはめこむだけ。
計量準備は電源スイッチを押して起動するだけです。


■指示計も電源をONにすると計量台を自動認識！面倒な操作は一切ありません。


■２．通過計量に設定して車両番号品目を入力
ロータリースイッチでメニューの中から「計測」を選択して決定。
モードの項目が「通過」になっている事を確認します。

■必要に応じて車両番号、品目を入力。
(ここでは車両番号「12345」、品目「COAL」入力しています)

■３．計量台の上を通過するだけ
時速10km以下で通過するだけ！ノンストップで測定可能です！

時速10km以下で計量台の上を通過するだけで各軸の重量測定が可能！
コードレスなのでケーブルやコネクタ等を車輪で踏みつけて破損する心配がありません。
保護性能IP66で水に強く、安心して屋外での使用ができます。

■その場で自動印字
最後の軸が通過してから「通過計量タイムアウト」経過後に自動で合計値が印字されます。
印字様式は以下「印字フォーマット」3パータンの中より選択ができます。
印字後、指示計画面が左写真の状態になり「リセット」を選択すると、次の計量の待機状態になります。

■印字フォーマット



■使用イメージ

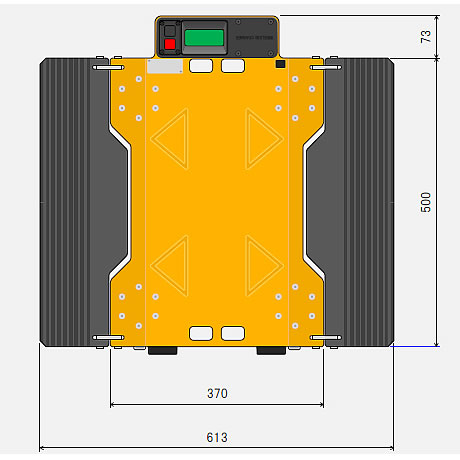

■寸法図

MD36WN-5-05PT

MD36WN-9-10PT／MD36WN-9-15PT

■仕様

品番	MD36WN-5-05PT	MD36WN-9-10PT	MD36WN-9-15PT
秤量	5T	10T	15T
目量	2kg	10kg
計量台サイズ	500×370×33mm	900×500×33mm
自重	約16kg	約25kg（スローププレート除く）
許容過負荷	秤量の150%
通過速度	10km/h以下
精度	工場出荷時における静的精度：±0.1% 通過計量：±3%～5% ※上記精度は使用状況により異なる場合があります。
表示部	5桁数字 FSTN液晶表示 (LEDバックライト)
バッテリ仕様	保護回路付リチウムイオンバッテリ (Li-lon 18650)
バッテリ持続時間	最大約600時間
使用温度／湿度	-20℃～+60℃/85%R.H (結露なきこと)
保護性能	IP68
付属品	バッテリー充電器

■情報が見やすい！
視認性抜群の4.3インチフルカラー液晶ディスプレイを採用。
表示される情報量も豊富で操作に迷うこともありません。


■操作が簡単！
ロータリースイッチで直感的に分かり易い操作を実現。
回転させて項目選択、押して決定という手順で指一本で操作ができます。


■USBメモリで簡単データバックアップ！
本体にも500,000,000軸分の計量データを記録できますがUSBメモリへのデータバックアップも可能です。
USBメモリにはCSV形式でデータが保存されるので、Excel等を使用してデータ編集や印刷などの運用ができます。



■メンテナンス性抜群！
計量台は大容量で長持ちの18650標準型リチウムイオンバッテリを採用。
計量パッド本体はワイヤレス充電式なので、バッテリーケース部から水が侵入して破損するするなどのリスクが軽減されます。
また、コードレスなのでケーブルやコネクタ等を車輪で踏みつけて破損する心配がありません。
さらに保護性能IP68で水に強く、安心して屋外での使用ができます。



■外形寸法



■仕様

品番	MD36WN-1PT
ディスプレイ	TFT4.3インチフルカラーLCD
使用温度/湿度	-20℃～+60℃／85%RH.(結露なき事
インターフェイス	RS232C、USB、入力信号×1点、出力信号×3点
バッテリ仕様	リチウムバッテリ
バッテリ持続時間	最大　約80時間
プリンタ	サーマルプリンタ（24桁英数字）
記録可能データ数	500,000,000軸分
無線通信可能距離	30m～最大約100m（障害物がない場合）
通信規格	ZigBee (IEEE802.15.4)
電波法対応	国内電波法準拠(TELEC認証済み)
自重	約 2.7kg
付属品	充電用ACアダプタ

■オプション

MD36WNP-1PT	MD36WNP-2PT
MD36WNP-3PT
