温湿度計

MD34THR-7732Tシリーズは小型の温湿度変換器で、壁面取付け（センサ内蔵・突出しセンサ）またはダクト挿入による設置が可能です。
ダクトタイプは2線式で電流（4～20mA）、4線式で電圧（0～10V）出力に対応しています。
センサ内蔵タイプは4線式電圧出力、突出しセンサタイプは2線式4～20mA出力に対応しています。

■タイプ

壁面取付けタイプ MD34THR-7732T-A01	壁面取付けタイプ MD34THR-7732T-A03
ダクトタイプ（表示器なし） MD34THR-7732T-A02	ダクトタイプ（表示器付き） MD34THR-7732T-A02

■特長
●測定したパラメータを標準化された電気信号に変換します。そのため、建物の自動管理に使用できます。
●2つのアナログ出力（温度/湿度）
●特許を取得した湿度センサ
●分解せずに調整可能
●ソフトウェア（オプション）を使用してパラメータ設定、調整、および分析を行うことにより、作動時間と作動コストを削減
●最適な校正コンセプトを、シグナルチェーン全体の調整（1点、2点、およびアナログ調整）で実現
●2行表示の液晶ディスプレイ（表示付きタイプのみ）


■オプション
●ダクトホルダー



■接続図

MD34THR-7732T-A01	MD34THR-7732T-A03
4線式電圧出力 信号：0-1V / 0-5V / 0-10V 電源U：20-30VAC/DC （AC電源の場合、コモンを共通にして3線接続可能）	2線式電流出力 信号：4-20mA 電源U：20-30VDC 最大負荷： 500Ω
MD34THR-7732T-A02（4線式電圧出力）	MD34THR-7732T-A02（2線式電流出力）
信号：0-1V / 0-5V / 0-10V 電源U：20-30VAC/DC （AC電源の場合、コモンを共通にして3線接続可能）	信号：4-20mA 電源U：20-30VDC 最大負荷： 500Ω

■共通仕様

品番		MD34THR-7732T-A01	MD34THR-7732T-A02	MD34THR-7732T-A03
タイプ		壁面取付けタイプ	ダクトタイプ	壁面取付けタイプ
計測項目		温度（℃）、相対湿度（%rh）
計測範囲	温度	0～+60℃	-20～+70℃	0～+60℃
	湿度	0～100%rh ※90%rh以上の環境では使用しないでください。
精度	温度	±0.5℃
	湿度	±2.0％rh（0～90%rh） ±4.0％rh（90～100%rh）
温度係数 (25℃時)		0.05%rh/K
センサ	温度	NTCサーミスタ
	湿度	静電容量式湿度センサ
センサ交換	温度	-
	湿度	サービスセンターにて承ります	お客様にて交換可能	サービスセンターにて承ります
チャネル数		2チャネル（温度、湿度）
電流／電圧 出力精度		0～1V：±2.5mV(4線式) 0～5V：±12.5mV(4線式) 0～10：V±25ｍV(4線式)	0～1V：±2.5mV(4線式) 0～5V：±12.5mV(4線式) 0～10V：±25ｍV)4線式) 4～20mA：±0.05mA(2線式)	4～20mA： ±0.05mA(2線式)
計測間隔		1回／秒
デジタル		Mini-DIN（オプションソフトウェア用）
電源供給		20～30VDC/AC	24VDC±10% 20～30VDC/AC	24VDC±10%
材質	本体	プラスチック（ABS樹脂）グレー
	キャップ	-	ステンレス製焼結キャップ
外形寸法		81×81×26mm	81×81×42mm （プローブ含まず）	81×81×26mm （プローブ含まず）
質量		80g	160g	90g
ディスプレイ		2ラインLCD（オプション）
分解能		0.1%rh 0.1℃
パラメータ設定		ソフトウェア（オプション：外部インターフェイス経由）
ケーブル導入口		ハウジング背面および 左下部に開口部あり	M16×1.5（1口） コンプレッションフィッティング	ハウジング背面および 左下部に開口部あり
動作条件		0～+50℃、0.1MPa
保管温度		-40～+70℃
計測媒体		空調システム内空気、室内空気、大気圧最大+0.1MPaまで
保護等級		IP30	IP65	IP30
EMC規格		2004/108/EC
応答速度		t9015秒（風速2ｍ/s時）
スケーリング範囲		-50～100%rh -50～+100℃

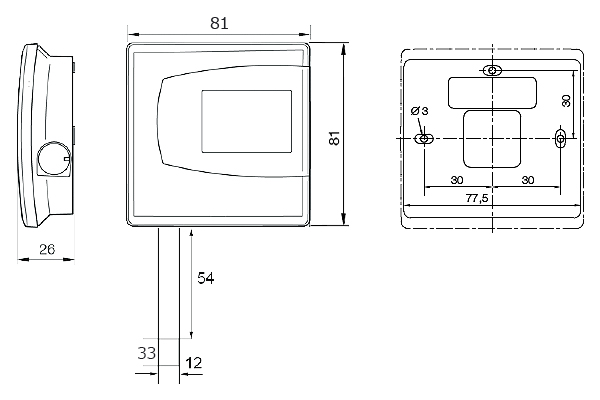

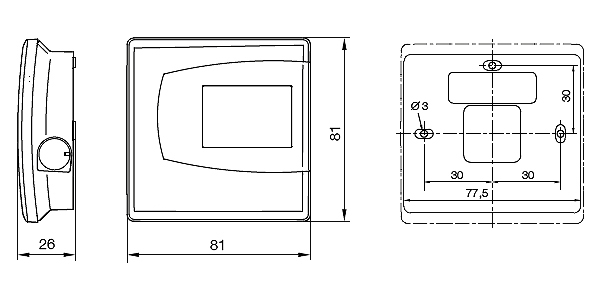

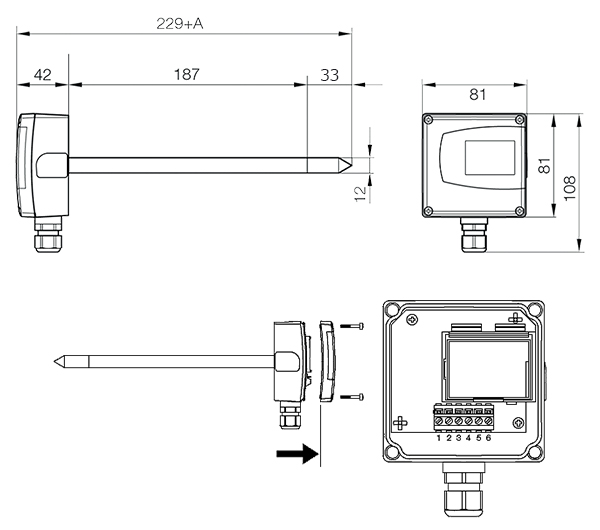

寸法図

■品番構成

品番	タイプ		内容	備考
MD34THR-7732T-A□△〇	□	01	壁取り付けタイプ	出力は電圧のみ
		02	ダクトタイプ	-
		03	壁取付プローブ突出しタイプ	出力は電流のみ
	△	01	4～20mA（2線式、24VDC）	湿度･温度出力 温度：NTCサーミスタ 湿度：静電容量式
		02	0～1V（4線式、24VAC/DC）
		03	0～5V（4線式、24VAC/DC）
		04	0～10V（4線式、24VAC/DC）
	〇	00	表示器なし	-
		01	表示器あり	-

品番	プローブタイプ	アナログ出力	取付タイプ	表示器
MD34THR-7732T-A010200	内蔵	0～1V	壁面取付用	なし
MD34THR-7732T-A010300		0～5V
MD34THR-7732T-A010400		0～10V
MD34THR-7732T-A010201		0～1V		あり
MD34THR-7732T-A010301		0～5V
MD34THR-7732T-A010401		0～10V
MD34THR-7732T-A020100	突出し型プローブ	4～20mA	ダクト用	なし
MD34THR-7732T-A020200		0～1V
MD34THR-7732T-A020300		0～5V
MD34THR-7732T-A020400		0～10V
MD34THR-7732T-A020101		4～20mA		あり
MD34THR-7732T-A020201		0～1V
MD34THR-7732T-A020301		0～5V
MD34THR-7732T-A020401		0～10V
MD34THR-7732T-A030100	突出し型プローブ	4～20mA	壁面取付用	なし
MD34THR-7732T-A030101				あり
