商品詳細
湿度トランスミッター
商品番号:MD27I-TIASF
商品説明
■特長
●センサ部と電気回路部が直結されたコンパクトな形状です。
●0~100%RHの相対湿度に対してリニアなDC0-1Vを出力します。
●互換性湿度センサ素子採用により湿度センサ素子の交換が可能です。
●温度出力、粉塵用フィルタ、結露環境用防水撥水加工、入出力ケーブルの延長等のオプションが選べます。
●トレーサビリティ証明の取得が可能です。

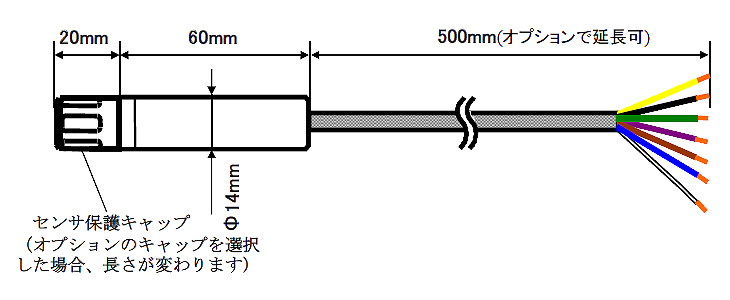

■基本形状
※1:リード線は含みません。

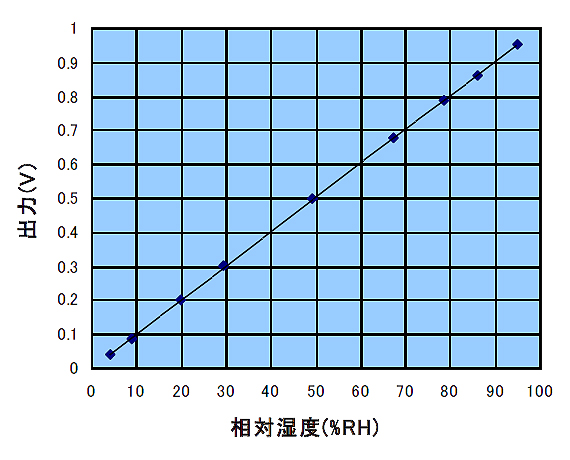

■相対湿度ー出力特性(at25℃)

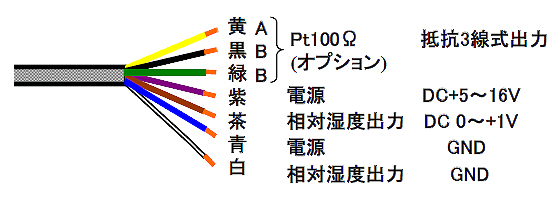

■結線
■仕様
※2:出荷校正時の弊社基準器に対する示差で25℃以外は推定値。
※3:室温での90%応答に要する時間。 高温領域では短くなり、低温領域では長くなります。
※4:常温、常湿、清浄空間の場合
※5:出荷校正時の弊社基準器に対する示差で25℃以外は推定値。
■オプション
●粉塵フィルター(燒結金属またはポリエチレン製)
●センサ部撥水性コーティング(結露雰囲気で効果的)
●白金温度センサ(Pt100ΩJISクラスA、三線出力)
●湿度調節計:MD27SHC-01(加湿器、除湿器等の制御用ON-OFF信号を出力 直流電源機能付き)
●センサ部と電気回路部が直結されたコンパクトな形状です。
●0~100%RHの相対湿度に対してリニアなDC0-1Vを出力します。
●互換性湿度センサ素子採用により湿度センサ素子の交換が可能です。
●温度出力、粉塵用フィルタ、結露環境用防水撥水加工、入出力ケーブルの延長等のオプションが選べます。
●トレーサビリティ証明の取得が可能です。

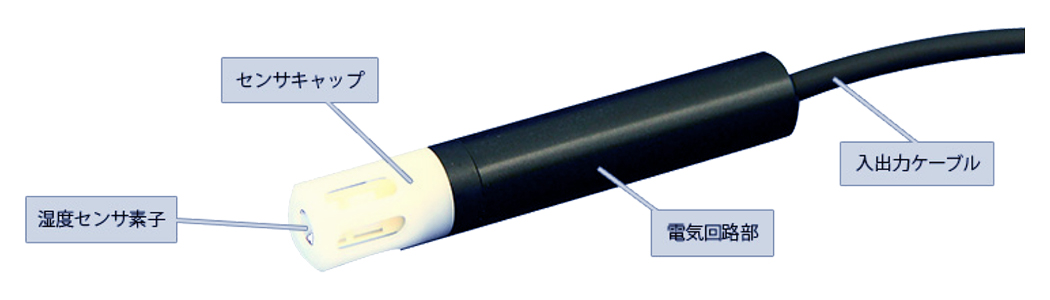

■基本形状
センサキャップ | 直径14mmのジュラコン製。スリット入。粉塵用、霧用フィルタキャップも選択可能。 |
電気回路部 | 直径14mm、長さ80mm(キャップも含む)※1 |
入出力ケーブル長 | 標準は0.5m。延長可能。 |
■相対湿度ー出力特性(at25℃)
■結線
■仕様
品番 | MD27I-TIASF | |
相対湿度 出力 |
湿度センサ素子 | 有機高分子 |
出力信号 | DC0-1V(0~100%RHに対して) | |
測定精度※2 | ±(3.0+0.08|Tg(℃)-25|)%RH (Tg:センサ部温度) (5-95%RH) |
|
応答性※3 | 15秒 | |
長期安定性※4 | ≦1%RH/年 | |
出荷時検査 | 相対湿度3点(at 25℃) データ添付無 |
|
温度出力 (オプション) |
温度センサ素子 | 白金測温抵抗体 薄膜型 CRZ-2005 100Ω JIS class A 林電工社製 |
出力信号 | 電気抵抗3線式 | |
測定精度※5 | ±(0.15+0.002T(℃))℃ | |
出荷時検査 | 25℃ データ添付無 |
|
使用環境 | 相対湿度 | 0~100%RH |
温度 | -25~+80℃ | |
気体 | 空気 | |
気体圧力 | 大気圧 | |
駆動電圧 | DC5-16V | |
出力抵抗 | 100Ω | |
消費電流 | 5mA以下 | |
保証期間 | 1年間 (湿度センサ素子は、温湿度領域によって3ヶ月または6ヶ月) |
※3:室温での90%応答に要する時間。 高温領域では短くなり、低温領域では長くなります。
※4:常温、常湿、清浄空間の場合
※5:出荷校正時の弊社基準器に対する示差で25℃以外は推定値。
■オプション
●粉塵フィルター(燒結金属またはポリエチレン製)
●センサ部撥水性コーティング(結露雰囲気で効果的)
●白金温度センサ(Pt100ΩJISクラスA、三線出力)
●湿度調節計:MD27SHC-01(加湿器、除湿器等の制御用ON-OFF信号を出力 直流電源機能付き)
