商品詳細

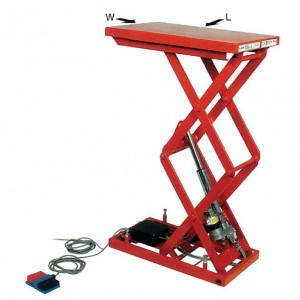

電動シリンダーミニテーブルリフト単相200V
参考画像

電動シリンダーミニテーブルリフト単相200V

商品番号：MD18NLM-200-406WV-200T

商品説明

コンパクト、省スペースその上、薄さまで兼ね備えた、場所を選ばないタイプです。
積載荷重：100kg～1000kg
単相　200Vタイプ


■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●電源：単相200V
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ　コード：2m
●上限・下限リミットスイッチ付（モーター出力0.4kW）
●上限・下限リードスイッチ付（モーター出力0.07kW）
●電源コード：4m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。


■下降時


■寸法図



■仕様　(mm)
品番 MD18NLM-100-46V-200T MD18NLM-100-56V-200T MD18NLM-100-58V-200T
タイプ スタンダード
最大使用
頻度		 30回/時
積載荷重 100kg 100kg 100kg
ﾃｰﾌﾞﾙ寸法
W×L		 400×650 500×650 520×850
ｽﾄﾛｰｸ
ST		 430
ﾃｰﾌﾞﾙ高さ
H～H1		 130～560
昇降
時間		 無負荷時 10秒
全負荷時
ﾓｰﾀｰ
出力		 0.07kw
自重 32kg 34kg 40kg
※スタンダードタイプにはジャバラ取付けできません。



品番 MD18NLM-100-46WV-200T MD18NLM-100-56WV-200T
タイプ スタンダード
最大使用頻度 15回/時
積載荷重 100kg 100kg
ﾃｰﾌﾞﾙ寸法
W×L		 400×650 500×650
ｽﾄﾛｰｸ
ST		 850
ﾃｰﾌﾞﾙ高さ
H～H1		 200～1050
昇降
時間		 無負荷時 23秒
全負荷時
ﾓｰﾀｰ出力 0.07kw
自重 42kg 44kg
※スタンダードタイプにはジャバラ取付けできません



品番 MD18NLM-100-58WV-200T MD18NLM-200-406WV-200T
タイプ スタンダード スタンダード
最大使用
頻度		 15回/時 15回/時
積載荷重 100kg 200kg
ﾃｰﾌﾞﾙ寸法
W×L		 520×850 450×600
ｽﾄﾛｰｸ
ST		 850 680
ﾃｰﾌﾞﾙ高さ
H～H1		 200～1050 200～880
昇降時間 無負荷時 23秒  9
全負荷時
ﾓｰﾀｰ
出力		 0.07kw 0.4kw
自重 50kg 70kg
※スタンダードタイプにはジャバラ取付けできません


品番 MD18NLM-200-508WV-200T MD18NLM-200-606WV-200T
タイプ スタンダード
最大使用
頻度		 15回/時
積載荷重 200kg 200kg
ﾃｰﾌﾞﾙ寸法
W×L		 500×800 600×600
ｽﾄﾛｰｸ
ST		 960 680
ﾃｰﾌﾞﾙ高さ
H～H1		 200～1160 200～880
昇降時間 無負荷時 21 9
全負荷時
ﾓｰﾀｰ
出力		 0.4kw
自重 100kg 75kg
※スタンダードタイプにはジャバラ取付けできません


品番 MD18NLM-250-47V-200T MD18NLM-250-58V-200T MD18NLM-250-69V-200T
タイプ スタンダード
最大使用
頻度		 15回/時
積載荷重 250kg 250kg 250kg
ﾃｰﾌﾞﾙ寸法
W×L		 400×720 520×850 600×900
ｽﾄﾛｰｸ
ST		 500 590
ﾃｰﾌﾞﾙ高さ
H～H1		 150～650 110～700
昇降
時間		 無負
荷時		 22秒 13秒
全負
荷時
ﾓｰﾀｰ
出力		 0.07kw 0.4kw
自重 85kg 95kg 95kg
※スタンダードタイプにはジャバラ取付けできません。


品番 MD18NLM-250-610V-200T MD18NLM-250-89V-200T MD18NLM-250-810V-200T
タイプ スタンダード
最大使用
頻度		 15回/時
積載荷重 250kg 250kg 250kg
ﾃｰﾌﾞﾙ寸法
W×L		 600×1050 800×900 800×1050
ｽﾄﾛｰｸ
ST		 710 590 710
ﾃｰﾌﾞﾙ高さ
H～H1		 110～820 110～700 110～820
昇降
時間		 無負
荷時		  16  13  16
全負
荷時
ﾓｰﾀｰ
出力		 0.4kw
自重 95kg 95kg 100kg
※スタンダードタイプにはジャバラ取付けできません。




品番 MD18NLM-500-508V-200T MD18NLM-500-609V-200T MD18NLM-500-610V-200T
タイプ スタンダード
最大使用
頻度		 15回/時
積載荷重 500kg 500kg 500kg
ﾃｰﾌﾞﾙ寸法
W×L		 500×800 650×950 650×1050
ｽﾄﾛｰｸ
ST		 470 470 720
ﾃｰﾌﾞﾙ高さ
H～H1		 130～600 130～600 135～855
昇降
時間		 無負
荷時		 21 21 18
全負
荷時		 19
ﾓｰﾀｰ
出力		 0.4kw
自重 100kg 110kg 140kg
※スタンダードタイプにはジャバラ取付けできません。



品番 MD18NLM-500-612V-200T MD18NLM-500-810V-200T
タイプ スタンダード
最大使用頻度 15回/時
積載荷重 500kg 500kg
ﾃｰﾌﾞﾙ寸法
W×L		 650×1200 800×1050
ｽﾄﾛｰｸ
ST		 820 720
ﾃｰﾌﾞﾙ高さ
H～H1		 135～955 135～855
昇降時間 無負荷時 20 18
全負荷時 21 19
ﾓｰﾀｰ出力 0.4kw
自重 155kg 150kg
※スタンダードタイプにはジャバラ取付けできません。


品番 MD18NLM-500-812V-200T MD18NLM-500-510WV-200T
タイプ スタンダード
最大使用頻度 15回/時
積載荷重 500kg 500kg
ﾃｰﾌﾞﾙ寸法
W×L		 800×1200 500×1050
ｽﾄﾛｰｸ
ST		 820 1240
ﾃｰﾌﾞﾙ高さ
H～H1		 135～955 280～1520
昇降時間 無負荷時 20 32
全負荷時 21 35
ﾓｰﾀｰ出力 0.4kw
自重 165g 170kg
※スタンダードタイプにはジャバラ取付けできません。




品番 MD18NLM-750-609WV-200T
タイプ スタンダード
最大使用頻度 15回/時
積載荷重 750kg
ﾃｰﾌﾞﾙ寸法
W×L		 600×900
ｽﾄﾛｰｸ
ST		 1050
ﾃｰﾌﾞﾙ高さ
H～H1		 320～1370
昇降時間 無負荷時 32
全負荷時 35
ﾓｰﾀｰ出力 0.4kw
自重 150kg
※スタンダードタイプにはジャバラ取付けできません


品番 MD18NLM-1000-610V-200T MD18NLM-1000-612V-200T
タイプ スタンダード
最大使用頻度 15回/時
積載荷重 1000kg 1000kg
ﾃｰﾌﾞﾙ寸法
W×L		 650×1050 650×1200
ｽﾄﾛｰｸ
ST		 580 730
ﾃｰﾌﾞﾙ高さ
H～H1		 155～735 155～885
昇降時間 無負荷時 25 32
全負荷時 28 35
ﾓｰﾀｰ出力 0.4kw
自重 150kg 180kg
※スタンダードタイプにはジャバラ取付けできません。


品番 MD18NLM-1000-810V-200T MD18NLM-1000-812V-200T
タイプ スタンダード
最大使用頻度 15回/時
積載荷重 1000kg 1000kg
ﾃｰﾌﾞﾙ寸法
W×L		 800×1050 800×1200
ｽﾄﾛｰｸ
ST		 580 730
ﾃｰﾌﾞﾙ高さ
H～H1		 155～735 155～885
昇降時間 無負荷時 25 32
全負荷時 28 35
ﾓｰﾀｰ出力 0.4kw
自重 155kg 185kg
※スタンダードタイプにはジャバラ取付けできません。



品番 MD18NLM-100-58VJ-200T MD18NLM-100-58WVJ-200T
タイプ ジャバラ
最大使用頻度 30回/時 15回/時
積載荷重 100kg 100kg
ﾃｰﾌﾞﾙ寸法
W×L		 520×850 520×850
ｽﾄﾛｰｸ
ST		 430 850
ﾃｰﾌﾞﾙ高さ
H～H1		 130～560 200～1050
無負荷時 10 23
全負荷時
ﾓｰﾀｰ出力 0.07kw
自重 49kg 59kg


品番 MD18NLM-200-607WVJ-200T MD18NLM-250-58VJ-200T
タイプ ジャバラ
最大使用頻度 15回/時
積載荷重 200kg 250kg
ﾃｰﾌﾞﾙ寸法
W×L		 600×750 520×850
ｽﾄﾛｰｸ
ST		 680 850
ﾃｰﾌﾞﾙ高さ
H～H1		 200～880 150～650
無負荷時 9 22
全負荷時
ﾓｰﾀｰ出力 0.4kw 0.07kw
自重 155kg 185kg


品番 MD18NLM-250-710VJ-200T MD18NLM-250-712VJ-200T
タイプ ジャバラ
最大使用頻度 30回/時 15回/時
積載荷重 250kg 250kg
ﾃｰﾌﾞﾙ寸法
W×L		 750×1050 750×1200
ｽﾄﾛｰｸ
ST		 590 710
ﾃｰﾌﾞﾙ高さ
H～H1		 110～700 470
無負荷時 13 16
全負荷時
ﾓｰﾀｰ出力 0.4kw
自重 115kg 115kg


品番 MD18NLM-500-609VJ-200T
タイプ ジャバラ
最大使用頻度 15回/時
積載荷重 500kg
ﾃｰﾌﾞﾙ寸法
W×L		 950×650
ｽﾄﾛｰｸ
ST		 470
ﾃｰﾌﾞﾙ高さ
H～H1		 130～600
無負荷時 21
全負荷時
ﾓｰﾀｰ出力 0.4kw
自重 115kg


品番 MD18NLM-500-712VJ-200T MD18NLM-500-713VJ-200T
タイプ ジャバラ
最大使用頻度 15回/時
積載荷重 500kg 500kg
ﾃｰﾌﾞﾙ寸法
W×L		 750×1200 750×1350
ｽﾄﾛｰｸ
ST		 720 820
ﾃｰﾌﾞﾙ高さ
H～H1		 135～855 135～955
無負荷時 18 20
全負荷時 19 21
ﾓｰﾀｰ出力 0.4kw
自重 152kg 167kg


品番 MD18NLM-1000-712VJ-200T MD18NLM-1000-713VJ-200T
タイプ ジャバラ
最大使用頻度 15回/時
積載荷重 1000kg 1000kg
ﾃｰﾌﾞﾙ寸法
W×L		 750×1200 750×1350
ｽﾄﾛｰｸ
ST		 580 730
ﾃｰﾌﾞﾙ高さ
H～H1		 155～735 155～885
無負荷時 25 32
全負荷時 28 35
ﾓｰﾀｰ出力 0.4kw
自重 161kg 192kg
