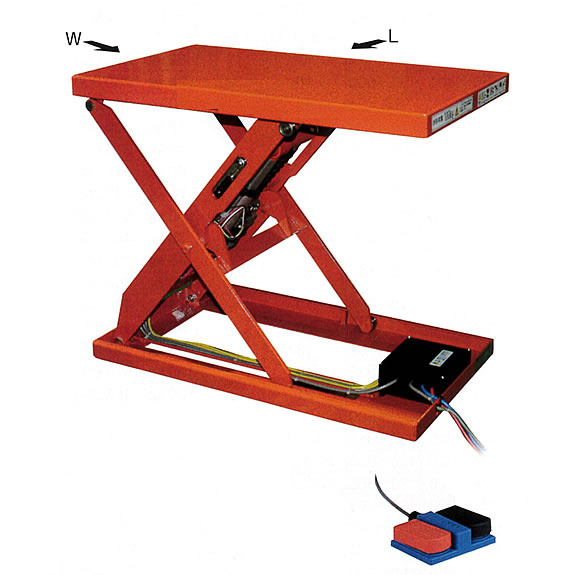

電動ボールねじ式テーブルリフトDC12V（520×850）
商品番号：MD18NLM-100-58WV-12VT
商品説明
コンパクト、省スペースAGVなどに搭載しやすい場所を選ばないタイプです。
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度 10回/分
●ジャバラ式フルカバー(末尾にJ)
●LED付フットスイッチ コード：2m
●上限・下限リミットスイッチ付（モーター出力0.4kw）
●上限・下限リードスイッチ式（モーター出力0.07kw）
●電源コード：2m
●最大使用回数4万回
●粉体塗装
注）テーブル側方からの積載時：A側からは1/2、B側からは1/4の積載荷重（表中）以下で行って下さい。
注）テーブル上で溶接作業はしないでください。
■寸法図
■仕様 (mm) スタンダードタイプ
※スタンダードタイプにはジャバラ取付けできません。
■仕様 (mm) ジャバラタイプ
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度 10回/分
●ジャバラ式フルカバー(末尾にJ)
●LED付フットスイッチ コード：2m
●上限・下限リミットスイッチ付（モーター出力0.4kw）
●上限・下限リードスイッチ式（モーター出力0.07kw）
●電源コード：2m
●最大使用回数4万回
●粉体塗装
注）テーブル側方からの積載時：A側からは1/2、B側からは1/4の積載荷重（表中）以下で行って下さい。
注）テーブル上で溶接作業はしないでください。
■寸法図
■仕様 (mm) スタンダードタイプ
| 品番 | 最大 使用頻度 (回/時) |
積載 荷重 |
ﾃｰﾌﾞﾙ寸法 (W×L) |
ｽﾄﾛｰｸ （ST） |
ﾃｰﾌﾞﾙ高 （H～H1） |
昇降 時間 |
ﾓｰﾀｰ 出力 (kw) |
自重 (kg) |
| MD18NLM-100-46V-12VT | 30 | 100kg | 400×650 | 430 | 130～560 | 10秒 | 0.07 | 32 |
| MD18NLM-100-56V-12VT | 500×650 | 34 | ||||||
| MD18NLM-100-58V-12VT | 520×850 | 40 | ||||||
| MD18NLM-100-46WV-12VT | 15 | 100kg | 400×650 | 850 | 200～1050 | 23秒 | 42 | |
| MD18NLM-100-56WV-12VT | 500×650 | 44 | ||||||
| MD18NLM-100-58WV-12VT | 520×850 | 50 | ||||||
| MD18NLM-250-47V-12VT | 250kg | 400×720 | 500 | 150～650 | 22秒 | 45 | ||
| MD18NLM-250-58V-12VT | 520×850 | 50 |
■仕様 (mm) ジャバラタイプ
| 品番 | 最大 使用頻度 (回/時) |
積載 荷重 |
ﾃｰﾌﾞﾙ寸法 (W×L) |
ｽﾄﾛｰｸ （ST） |
ﾃｰﾌﾞﾙ高 （H～H1） |
昇降 時間 |
ﾓｰﾀｰ 出力 (kw) |
自重 (kg) |
| MD18NLM-100-58VJ-12VT | 30 | 100kg | 520×850 | 430 | 130～560 | 10秒 | 0.07 | 49 |
| MD18NLM-100-58WVJ-12VT | 15 | 520×850 | 850 | 200～1050 | 23秒 | 59 | ||
| MD18NLM-250-58VJ-12VT | 250kg | 520×850 | 500 | 150～650 | 22秒 | 60 |
