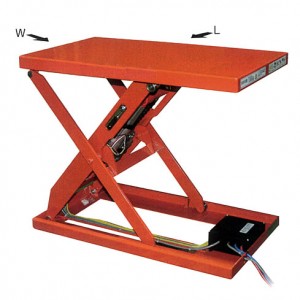

電動シリンダーミニテーブルリフトDC24V(ジャバラ付)
商品番号：MD18NLM-100-58VJ-24V
商品説明
ボールネジ・電動式のメカリフト
コンパクト、省スペースAGVなどに搭載しやすい場所を選ばないタイプです。
積載荷重：100kg～1000kg
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ コード：2m
●上限・下限リードスイッチ付（モーター出力0.4kw）
●上限・下限リードスイッチ式（モーター出力0.07kw）
●電源コード：2m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。
■寸法図
■仕様 (mm) スタンダードタイプ
※スタンダードタイプにはジャバラ取付けできません。
■仕様 (mm) ジャバラタイプ
コンパクト、省スペースAGVなどに搭載しやすい場所を選ばないタイプです。
積載荷重：100kg～1000kg
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ コード：2m
●上限・下限リードスイッチ付（モーター出力0.4kw）
●上限・下限リードスイッチ式（モーター出力0.07kw）
●電源コード：2m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。
■寸法図
■仕様 (mm) スタンダードタイプ
| 品番 | 最大使用頻度 (回/時) |
積載荷重 (kg) |
テーブル寸法 (W×L) |
ストローク （ST） |
テーブル高 （H～H1） |
| MD18NLM-100-46V-24VT | 30 | 100 | 400×650 | 430 | 130～560 |
| MD18NLM-100-56V-24V | 500×650 | ||||
| MD18NLM-100-58V-24V | 520×850 | ||||
| MD18NLM-100-46WV-24V | 15 | 400×650 | 850 | 200～1050 | |
| MD18NLM-100-56WV-24V | 500×650 | ||||
| MD18NLM-100-58WV-24V | 520×850 | ||||
| MD18NLM-200-406WV-24V | 200 | 450×600 | 680 | 200～880 | |
| MD18NLM-200-508WV-24V | 500×800 | 960 | 200～1160 | ||
| MD18NLM-200-606WV-24V | 600×600 | 680 | 200～880 | ||
| MD18NLM-250-47V-24V | 250 | 400×720 | 500 | 150～650 | |
| MD18NLM-250-58V-24V | 520×850 | 500 | 150～650 | ||
| MD18NLM-250-69V-24V | 600×900 | 590 | 110～700 | ||
| MD18NLM-250-610V-24V | 600×1050 | 710 | 110～820 | ||
| MD18NLM-250-89V-24V | 800×900 | 590 | 110～700 | ||
| MD18NLM-250-810V-24V | 800×1050 | 710 | 110～820 | ||
| MD18NLM-500-508V-24V | 500 | 500×800 | 470 | 130～600 | |
| MD18NLM-500-609V-24V | 650×950 | 470 | 130～600 | ||
| MD18NLM-500-610V-24V | 650×1050 | 720 | 135～855 | ||
| MD18NLM-500-612V-24V | 650×1200 | 820 | 135～955 | ||
| MD18NLM-500-810V-24V | 800×1050 | 720 | 135～855 | ||
| MD18NLM-500-812V-24V | 800×1200 | 820 | 135～955 | ||
| MD18NLM-500-510WV-24V | 500×1050 | 1240 | 280～1520 | ||
| MD18NLM-750-609WV-24V | 750 | 600×900 | 1050 | 320～1370 | |
| MD18NLM-1000-610V-24V | 1000 | 650×1050 | 580 | 155～735 | |
| MD18NLM-1000-612V-24V | 650×1200 | 730 | 155～885 | ||
| MD18NLM-1000-810V-24V | 800×1050 | 580 | 155～735 | ||
| MD18NLM-1000-812V-24V | 800×1200 | 730 | 155～885 |
| 品番 | 昇降時間(秒) | モーター出力 (kw) |
自重 (kg) |
|
| 無負荷時 | 全負荷時 | |||
| MD18NLM-100-46V-24VT | 10 | 0.07 | 32 | |
| MD18NLM-100-56V-24V | 34 | |||
| MD18NLM-100-58V-24V | 40 | |||
| MD18NLM-100-46WV-24V | 23 | 42 | ||
| MD18NLM-100-56WV-24V | 44 | |||
| MD18NLM-100-58WV-24V | 50 | |||
| MD18NLM-200-406WV-24V | 9 | 0.4 | 70 | |
| MD18NLM-200-508WV-24V | 21 | 100 | ||
| MD18NLM-200-606WV-24V | 9 | 75 | ||
| MD18NLM-250-47V-24V | 22 | 0.07 | 45 | |
| MD18NLM-250-58V-24V | 22 | 50 | ||
| MD18NLM-250-69V-24V | 13 | 0.4 | 85 | |
| MD18NLM-250-610V-24V | 16 | 95 | ||
| MD18NLM-250-89V-24V | 13 | 95 | ||
| MD18NLM-250-810V-24V | 16 | 100 | ||
| MD18NLM-500-508V-24V | 21 | 100 | ||
| MD18NLM-500-609V-24V | 21 | 110 | ||
| MD18NLM-500-610V-24V | 18 | 19 | 140 | |
| MD18NLM-500-612V-24V | 20 | 21 | 155 | |
| MD18NLM-500-810V-24V | 18 | 19 | 150 | |
| MD18NLM-500-812V-24V | 20 | 21 | 165 | |
| MD18NLM-500-510WV-24V | 32 | 35 | 170 | |
| MD18NLM-750-609WV-24V | 32 | 35 | 150 | |
| MD18NLM-1000-610V-24V | 25 | 28 | 150 | |
| MD18NLM-1000-612V-24V | 32 | 35 | 180 | |
| MD18NLM-1000-810V-24V | 25 | 28 | 155 | |
| MD18NLM-1000-812V-24V | 32 | 35 | 185 | |
■仕様 (mm) ジャバラタイプ
| 品番 | 最大使用頻度 (回/時) |
積載荷重 (kg) |
テーブル寸法 (W×L) |
ストローク （ST） |
テーブル高 （H～H1） |
| MD18NLM-100-58VJ-24V | 30 | 100 | 520×850 | 430 | 130～560 |
| MD18NLM-100-58WVJ-24V | 15 | 520×850 | 850 | 200～1050 | |
| MD18NLM-200-607WVJ-24V | 200 | 600×750 | 680 | 200～880 | |
| MD18NLM-250-58VJ-24V | 250 | 520×850 | 500 | 150～650 | |
| MD18NLM-250-710VJ-24V | 750×1050 | 590 | 110～700 | ||
| MD18NLM-250-712VJ-24V | 750×1200 | 710 | 110～820 | ||
| MD18NLM-500-609VJ-24V | 500 | 950×650 | 470 | 135～600 | |
| MD18NLM-500-712VJ-24V | 750×1200 | 720 | 135～855 | ||
| MD18NLM-500-713VJ-24V | 750×1350 | 820 | 135～955 | ||
| MD18NLM-1000-712VJ-24V | 1000 | 750×1200 | 580 | 155～735 | |
| MD18NLM-1000-713VJ-24V | 750×1350 | 730 | 155～885 |
| 品番 | 昇降時間(秒) | モーター出力 (kw) |
自重 (kg) |
|
| 無負荷時 | 全負荷時 | |||
| MD18NLM-100-58VJ-24V | 10 | 0.07 | 49 | |
| MD18NLM-100-58WVJ-24V | 23 | 59 | ||
| MD18NLM-200-607WVJ-24V | 9 | 0.4 | 85 | |
| MD18NLM-250-58VJ-24V | 22 | 0.07 | 60 | |
| MD18NLM-250-710VJ-24V | 13 | 0.4 | 100 | |
| MD18NLM-250-712VJ-24V | 16 | 115 | ||
| MD18NLM-500-609VJ-24V | 21 | 115 | ||
| MD18NLM-500-712VJ-24V | 18 | 19 | 152 | |
| MD18NLM-500-713VJ-24V | 20 | 21 | 167 | |
| MD18NLM-1000-712VJ-24V | 25 | 28 | 161 | |
| MD18NLM-1000-713VJ-24V | 32 | 35 | 192 | |
