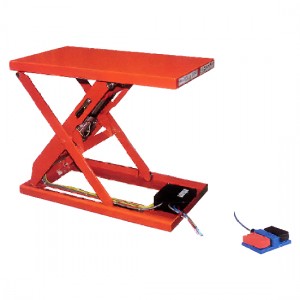

電動シリンダーミニテーブルリフトDC48V（400×650）
商品番号：MD18NLM-100-46V-48VT
商品説明
コンバクト、省スペース AGV などに搭載しやすい場所を選ばないメカリフト（ボールネジ·電動式）
ミニタイプ(バッテリーDC48Vタイプ)
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度 10回/分
●ジャバラ式フルカバー(末尾にJ)
●LED付フットスイッチ コード:2ｍ
●上限·下限リミットスイッチ付(モーター出力0.4kw)
●上限·下限リードスイッチ式(モーター出カ0.07kw)
●電源コード:2m
●最大使用回数4万回
●粉体塗裝
＜ご注意＞
※テーブル側方からの積載時:W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。
※バッテリーはお客様でご用意下さい。
■寸法図
■仕様（単位：mm）
●スタンダードタイプ（ジャバラなし）
※スタンダードタイプには、ジャバラの取付はできません。
●ジャバラ付き
ミニタイプ(バッテリーDC48Vタイプ)
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度 10回/分
●ジャバラ式フルカバー(末尾にJ)
●LED付フットスイッチ コード:2ｍ
●上限·下限リミットスイッチ付(モーター出力0.4kw)
●上限·下限リードスイッチ式(モーター出カ0.07kw)
●電源コード:2m
●最大使用回数4万回
●粉体塗裝
＜ご注意＞
※テーブル側方からの積載時:W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。
※バッテリーはお客様でご用意下さい。
■寸法図
■仕様（単位：mm）
●スタンダードタイプ（ジャバラなし）
| 品番 | 最大 使用頻度 |
積載荷重 | テーブル寸法 | ストローク | テーブル高さ |
| W×L | ST | H～H1 | |||
| MD18NLM-100-46V-48VT | 30回/時 | 100kg | 400×650 | 430 | 130～560 |
| MD18NLM-100-56V-48VT | 500×650 | ||||
| MD18NLM-100-58V-48VT | 520×850 | ||||
| MD18NLM-100-46WV-48VT | 15回/時 | 100kg | 400×650 | 850 | 200～1050 |
| MD18NLM-100-56WV-48VT | 500×650 | ||||
| MD18NLM-100-58WV-48VT | 520×850 | ||||
| MD18NLM-200-406WV-48VT | 200kg | 450×600 | 680 | 200～880 | |
| MD18NLM-200-508WV-48VT | 500×800 | 960 | 200～1160 | ||
| MD18NLM-200-606WV-48VT | 600×600 | 680 | 200～880 | ||
| MD18NLM-250-47V-48VT | 250kg | 400×720 | 500 | 150～650 | |
| MD18NLM-250-58V-48VT | 520×850 | ||||
| MD18NLM-250-69V-48VT | 600×900 | 590 | 110～700 | ||
| MD18NLM-250-610V-48VT | 600×1050 | 710 | 110～820 | ||
| MD18NLM-250-89V-48VT | 800×900 | 590 | 110～700 | ||
| MD18NLM-250-810V-48VT | 800×1050 | 710 | 110～820 | ||
| MD18NLM-500-508V-48VT | 500kg | 500×800 | 470 | 130～600 | |
| MD18NLM-500-609V-48VT | 650×950 | 470 | 130～600 | ||
| MD18NLM-500-610V-48VT | 650×1050 | 720 | 135～855 | ||
| MD18NLM-500-612V-48VT | 650×1200 | 820 | 135～955 | ||
| MD18NLM-500-810V-48VT | 800×1050 | 720 | 135～855 | ||
| MD18NLM-500-812V-48VT | 800×1200 | 820 | 135～955 | ||
| MD18NLM-500-510WV-48VT | 500×1050 | 1240 | 280～1520 | ||
| MD18NLM-750-609WV-48VT | 750kg | 600×900 | 1050 | 320～1370 | |
| MD18NLM-1000-610V-48VT | 1000kg | 650×1050 | 580 | 155～735 | |
| MD18NLM-1000-612V-48VT | 650×1200 | 730 | 155～885 | ||
| MD18NLM-1000-810V-48VT | 800×1050 | 580 | 155～735 | ||
| MD18NLM-1000-812V-48VT | 800×1200 | 730 | 155～885 |
| 品番 | 昇降時間 | モーター出力 | 自重 （kg） |
|
| 無負荷時 | 全負荷時 | |||
| MD18NLM-100-46V-48VT | 10秒 | 0.07kw | 32kg | |
| MD18NLM-100-56V-48VT | 34kg | |||
| MD18NLM-100-58V-48VT | 40kg | |||
| MD18NLM-100-46WV-48VT | 23秒 | 42kg | ||
| MD18NLM-100-56WV-48VT | 44kg | |||
| MD18NLM-100-58WV-48VT | 50kg | |||
| MD18NLM-200-406WV-48VT | 9秒 | 0.4kw | 70kg | |
| MD18NLM-200-508WV-48VT | 21秒 | 100kg | ||
| MD18NLM-200-606WV-48VT | 9秒 | 75kg | ||
| MD18NLM-250-47V-48VT | 22秒 | 0.07kw | 45kg | |
| MD18NLM-250-58V-48VT | 50kg | |||
| MD18NLM-250-69V-48VT | 13秒 | 0.4kw | 85kg | |
| MD18NLM-250-610V-48VT | 16秒 | 95kg | ||
| MD18NLM-250-89V-48VT | 13秒 | 95kg | ||
| MD18NLM-250-810V-48VT | 16秒 | 100kg | ||
| MD18NLM-500-508V-48VT | 21秒 | 100kg | ||
| MD18NLM-500-609V-48VT | 21秒 | 110kg | ||
| MD18NLM-500-610V-48VT | 18秒 | 19秒 | 140kg | |
| MD18NLM-500-612V-48VT | 20秒 | 21秒 | 155kg | |
| MD18NLM-500-810V-48VT | 18秒 | 19秒 | 150kg | |
| MD18NLM-500-812V-48VT | 20秒 | 21秒 | 165kg | |
| MD18NLM-500-510WV-48VT | 32秒 | 35秒 | 170kg | |
| MD18NLM-750-609WV-48VT | 32秒 | 35秒 | 150kg | |
| MD18NLM-1000-610V-48VT | 25秒 | 28秒 | 150kg | |
| MD18NLM-1000-612V-48VT | 32秒 | 35秒 | 180kg | |
| MD18NLM-1000-810V-48VT | 25秒 | 28秒 | 155kg | |
| MD18NLM-1000-812V-48VT | 32秒 | 35秒 | 185kg | |
●ジャバラ付き
| 品番 | 最大 使用頻度 |
積載荷重 | テーブル寸法 | ストローク | テーブル高さ |
| W×L | ST | H～H1 | |||
| MD18NLM-100-58VJ-48VT | 30 | 100kg | 520×850 | 430 | 130～560 |
| MD18NLM-100-58WVJ-48VT | 15 | 100kg | 520×850 | 850 | 200～1050 |
| MD18NLM-200-607WVJ-48VT | 200kg | 600×750 | 680 | 200～880 | |
| MD18NLM-250-58VJ-48VT | 250kg | 520×850 | 500 | 150～650 | |
| MD18NLM-250-710VJ-48VT | 750×1050 | 590 | 110～700 | ||
| MD18NLM-250-712VJ-48VT | 750×1200 | 710 | 110～820 | ||
| MD18NLM-500-609VJ-48VT | 500kg | 950×650 | 470 | 130～600 | |
| MD18NLM-500-712VJ-48VT | 750×1200 | 720 | 135～855 | ||
| MD18NLM-500-713VJ-48VT | 750×1350 | 820 | 135～955 | ||
| MD18NLM-1000-712VJ-48VT | 1000kg | 750×1200 | 580 | 155～735 | |
| MD18NLM-1000-713VJ-48VT | 750×1350 | 730 | 155～885 |
| 品番 | 昇降時間 | モーター出力 | 自重 （kg） |
|
| 無負荷時 | 全負荷時 | |||
| MD18NLM-100-58VJ-48VT | 10秒 | 0.07kw | 49kg | |
| MD18NLM-100-58WVJ-48VT | 23秒 | 59kg | ||
| MD18NLM-200-607WVJ-48VT | 9秒 | 0.4kw | 85kg | |
| MD18NLM-250-58VJ-48VT | 22秒 | 0.7kw | 60kg | |
| MD18NLM-250-710VJ-48VT | 13秒 | 0.4kw | 100kg | |
| MD18NLM-250-712VJ-48VT | 16秒 | 115kg | ||
| MD18NLM-500-609VJ-48VT | 21秒 | 115kg | ||
| MD18NLM-500-712VJ-48VT | 18秒 | 19秒 | 152kg | |
| MD18NLM-500-713VJ-48VT | 20秒 | 21秒 | 167kg | |
| MD18NLM-1000-712VJ-48VT | 25秒 | 28秒 | 161kg | |
| MD18NLM-1000-713VJ-48VT | 32秒 | 35秒 | 192kg | |
