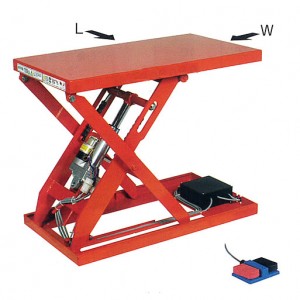

超低床電動シリンダー倍速ミニテーブルリフトAC100V(ジャバラ付)
商品番号：MD18NLL-70-58VTJ-100T
商品説明
コンパクト、省スペースその上、薄さまで兼ね備えた、場所を選ばないタイプです。
積載荷重：70kg、100kg
単相100V・200Vタイプ
倍速リフト
■特長
●ブラシレスモーター使用
●超低床80ミリ（外部にユニットが付きません）
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●電源：単相100V
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ コード：2m
●上限・下限リードスイッチ付
●電源コード：3m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。
■下降時
■仕様 (mm) スタンダードタイプ
※スタンダードタイプにはジャバラ取付けできません。
■仕様 (mm) ジャバラタイプ
積載荷重：70kg、100kg
単相100V・200Vタイプ
倍速リフト
■特長
●ブラシレスモーター使用
●超低床80ミリ（外部にユニットが付きません）
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●電源：単相100V
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ コード：2m
●上限・下限リードスイッチ付
●電源コード：3m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。
■下降時
■仕様 (mm) スタンダードタイプ
| 品番 | ﾀｲﾌﾟ | 最大 使用 頻度 (回/時) |
積載 荷重 (kg) |
ﾃｰﾌﾞﾙ 寸法 (W×L) |
ｽﾄﾛｰｸ ST |
ﾃｰﾌﾞﾙ高 H～H1 |
昇降 時間 (秒) |
ﾓｰﾀｰ 出力 (kw) |
自重 (kg) |
|
| MD18NLL-70-47VT-100T | 単相 100V |
30 | 70 | 400×720 | 500 | 80～580 | 5 | 0.07 | 36 | |
| MD18NLL-70-58VT-100T | 520×850 | 42 | ||||||||
| MD18NLL-100-45VT-100T | 100 | 400×500 | 350 | 80～430 | 31 | |||||
| MD18NLL-100-56VT-100T | 520×630 | 35 | ||||||||
| MD18NLL-70-47VT-200T | 単相 200V |
70 | 400×720 | 500 | 80～580 | 36 | ||||
| MD18NLL-70-58VT-200T | 520×850 | 42 | ||||||||
| MD18NLL-100-45VT-200T | 100 | 400×500 | 350 | 80～430 | 31 | |||||
| MD18NLL-100-56VT-200T | 520×630 | 35 | ||||||||
■仕様 (mm) ジャバラタイプ
| 品番 | ﾀｲﾌﾟ | 最大 使用 頻度 (回/時) |
積載 荷重 (kg) |
ﾃｰﾌﾞﾙ 寸法 (W×L) |
ｽﾄﾛｰｸ ST |
ﾃｰﾌﾞﾙ高 H～H1 |
昇降 時間 (秒) |
ﾓｰﾀｰ 出力 (kw) |
自重 (kg) |
|
| MD18NLL-70-58VTJ-100T | 単相 100V |
30 | 70 | 520×850 | 500 | 8～580 | 5 | 0.07 | 47 | |
| MD18NLL-100-56VTJ-100T | 100 | 520×630 | 350 | 80～430 | 39 | |||||
| MD18NLL-70-58VTJ-200T | 単相 200V |
70 | 520×850 | 500 | 8～580 | 47 | ||||
| MD18NLL-100-56VTJ-200T | 100 | 520×630 | 350 | 80～430 | 39 | |||||
