商品詳細

超低床電動シリンダーミニテーブルリフトAC200V ジャバラ

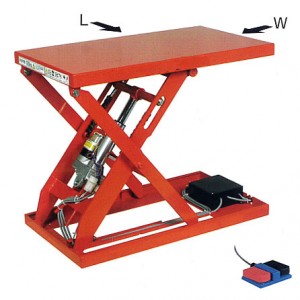

参考画像

超低床電動シリンダーミニテーブルリフトAC200V ジャバラ

商品番号：MD18LL-100-58VJ-200T

商品説明

コンパクト、省スペースその上、薄さまで兼ね備えた、場所を選ばないタイプです。
積載荷重：100kg、150kg
超低床ミニタイプ（単相 100V・200Vタイプ）



■特長
●ブラシレスモーター使用
●超低床80ミリ (外部にユニットが付きません)
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●電源：単相100V/単相200V
（内部に変換器をもっているわけではありませんのでどちらかを指定して下さい。）
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ　コード：2m
●上限・下限リードスイッチ付
●電源コード：3m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。


■下降時


■寸法図




■仕様　(mm)
品番 MD18LL-100-47V-100T MD18LL-100-58V-100T
タイプ スタンダード　単相100V
最大使用頻度(回/時) 30回/時
積載荷重 100kg 100kg
テーブル寸法
(W×L)		 400×720 520×850
ストローク
(ST)		 500
テーブル高さ
(H～H1)		 80～580
昇降時間(秒) 10秒
モーター出力(kW) 0.07kw
自重 36kg 42kg
※スタンダードタイプにはジャバラ取付けできません。



品番 MD18LL-150-45V-100T MD18LL-150-56V-100T
タイプ スタンダード　単相100V
最大使用頻度(回/時) 30回/時
積載荷重 150kg 150kg
テーブル寸法
(W×L)		 400×500 520×630
ストローク
(ST)		 350
テーブル高さ
(H～H1)		 80～430
昇降時間(秒) 10秒
モーター出力(kW) 0.07kw
自重 31kg 35kg
※スタンダードタイプにはジャバラ取付けできません。


品番 MD18LL-100-58VJ-100T MD18LL-150-56VJ-100T
タイプ ジャバラ　単相100V
最大使用頻度(回/時) 30回/時 30回/時
積載荷重 100kg 150kg
テーブル寸法
(W×L)		 520×850 520×630
ストローク
(ST)		 500 350
テーブル高さ
(H～H1)		 80～580 80～430
昇降時間(秒) 10秒
モーター出力(kW) 0.07kw
自重 47kg 39kg



■仕様　(mm)
品番 MD18LL-100-47V-200T MD18LL-100-58V-200T
タイプ スタンダード　単相200V
最大使用頻度(回/時) 30回/時
積載荷重 100kg 100kg
テーブル寸法
(W×L)		 400×720 520×850
ストローク
(ST)		 500
テーブル高さ
(H～H1)		 80～580
昇降時間(秒) 10秒
モーター出力(kW) 0.07kw
自重 36kg 42kg
※スタンダードタイプにはジャバラ取付けできません。

品番 MD18LL-150-45V-200T MD18LL-150-56V-200T
タイプ スタンダード　単相100V
最大使用頻度(回/時) 30回/時
積載荷重 150kg 150kg
テーブル寸法
(W×L)		 400×500 520×630
ストローク
(ST)		 350
テーブル高さ
(H～H1)		 80～430
昇降時間(秒) 10秒
モーター出力(kW) 0.07kw
自重 31kg 35kg
※スタンダードタイプにはジャバラ取付けできません。


品番 MD18LL-100-58VJ-200T MD18LL-150-56VJ-200T
タイプ ジャバラ　単相100V
最大使用頻度(回/時) 30回/時 30回/時
積載荷重 100kg 150kg
テーブル寸法
(W×L)		 520×850 520×630
ストローク
(ST)		 500 350
テーブル高さ
(H～H1)		 80～580 80～430
昇降時間(秒) 10秒
モーター出力(kW) 0.07kw
自重 47kg 39kg
