本質安全防爆温湿度計-40～+60℃（センサ分離型）3m
商品番号：MD17NE-TH830C1
商品説明
産業安全技術協会の検定試験に合格した本質安全防爆構造の温湿度計です。
本器は、危険場所に設置する温湿度計本体部および非危険場所に設置し安全を保持する絶縁バリアから構成され、温度、相対湿度に対してDC4～20ｍAのアナログ信号を出力します。
また、温湿度計本体部には液晶表示があるため、危険場所内でも計測値を確認できます。
■特長
●本質安全防爆構造の壁取付形温湿度計（Ex ia IIC T4 Ga）
爆発性雰囲気が連続的に、長時間または頻繁に存在するゾーン0においても使用可能です。
温湿度本体と絶縁バリアを組み合わせることでA種設置工事が不要となります。
●小型で高精度測定が可能なセンサユニットを搭載
湿度は静電容量式湿度センサにより幅広い範囲で±2％rhの測定が可能。温度センサは白金測温抵抗体を採用しております。
φ12mmの小さなセンサユニットにより、狭小空間でも測定できます。
●設置やメンテナンスが容易
本体は付属の壁アタッチメントを使用し、簡単に取り付け・取外しか行えます。
センサユニットはトレーサブルな互換タイプを用意しております。お客様ご自身で交換が可能。交換後の調整が不要です。
●使用環境に合わせて、センサユニット一体形と分離形の仕様をラインナップ。分離形ケーブル長さは1m、2m、3mの3タイプ
●温湿度計本体部に液晶表示があるため、危険場所内でも計測値を確認できます
●絶縁バリア方式を採用しているため、従来のツェナバリア方式で必要となっていた「単独A種接地工事」は不要
■用途例
●危険物保管庫
●製薬会社
●フィルム製造ライン
●車輌塗装ブース
■タイプ
■仕様
※1：ただし結露しないこと
※2：恒温槽内、25℃の十分安定した環境で測定した際の精度
■アクセサリ
●絶縁バリア
●直流電源ユニット
●その他
本器は、危険場所に設置する温湿度計本体部および非危険場所に設置し安全を保持する絶縁バリアから構成され、温度、相対湿度に対してDC4～20ｍAのアナログ信号を出力します。
また、温湿度計本体部には液晶表示があるため、危険場所内でも計測値を確認できます。
■特長
●本質安全防爆構造の壁取付形温湿度計（Ex ia IIC T4 Ga）
爆発性雰囲気が連続的に、長時間または頻繁に存在するゾーン0においても使用可能です。
温湿度本体と絶縁バリアを組み合わせることでA種設置工事が不要となります。
●小型で高精度測定が可能なセンサユニットを搭載
湿度は静電容量式湿度センサにより幅広い範囲で±2％rhの測定が可能。温度センサは白金測温抵抗体を採用しております。
φ12mmの小さなセンサユニットにより、狭小空間でも測定できます。
●設置やメンテナンスが容易
本体は付属の壁アタッチメントを使用し、簡単に取り付け・取外しか行えます。
センサユニットはトレーサブルな互換タイプを用意しております。お客様ご自身で交換が可能。交換後の調整が不要です。
●使用環境に合わせて、センサユニット一体形と分離形の仕様をラインナップ。分離形ケーブル長さは1m、2m、3mの3タイプ
●温湿度計本体部に液晶表示があるため、危険場所内でも計測値を確認できます
●絶縁バリア方式を採用しているため、従来のツェナバリア方式で必要となっていた「単独A種接地工事」は不要
■用途例
●危険物保管庫
●製薬会社
●フィルム製造ライン
●車輌塗装ブース

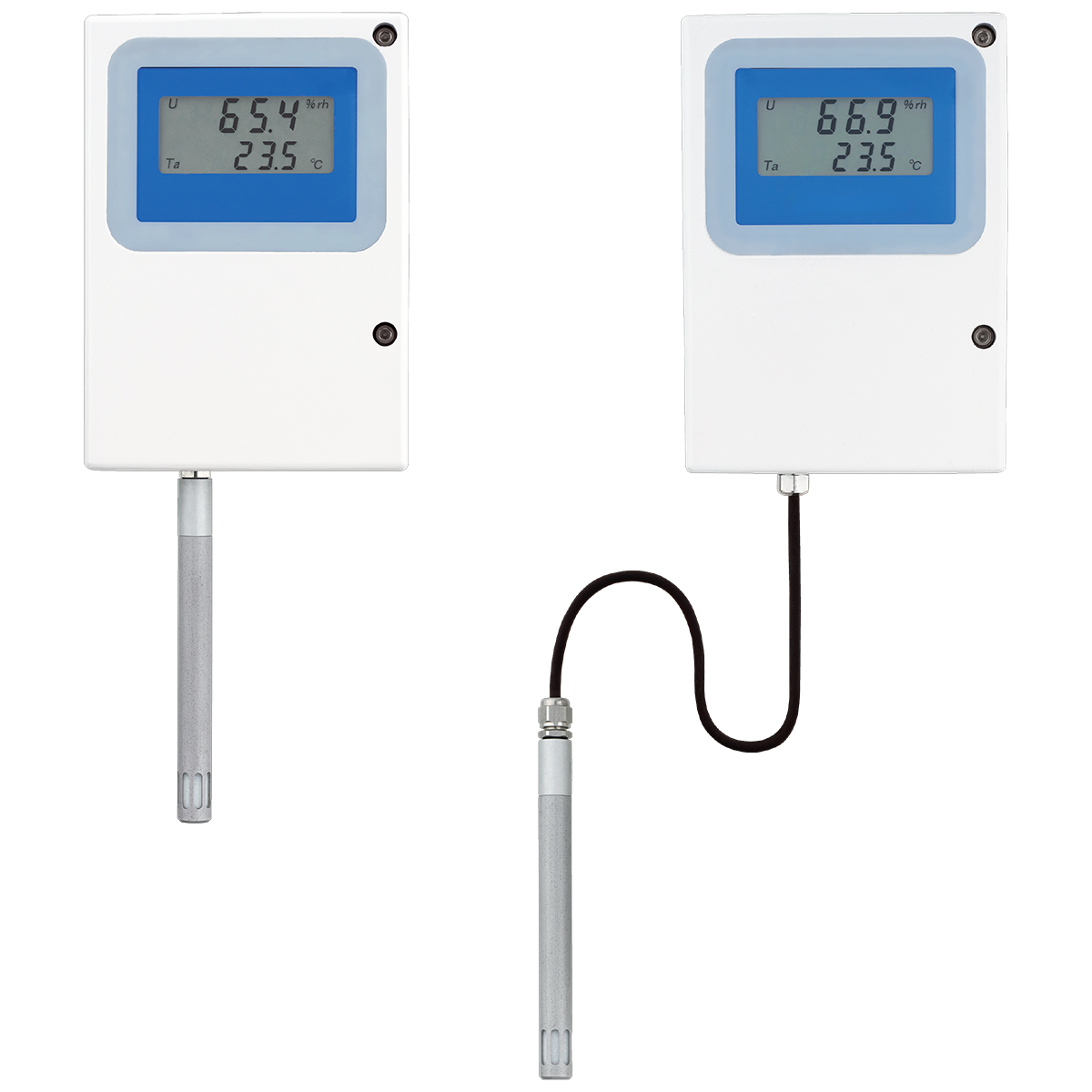

■タイプ
| 一体型 | 分離型 |
 |
 |
 |
 |
■仕様
| センサ | 白金測温抵抗体 Pt100 | 高分子静電容量式 |
| 測定範囲 | 一体形：-20～60℃ 分離形：-40～60℃ |
0～100%rh※1 |
| 精度定格※2 （25℃において） |
±0.2℃ | ±2%rh（5～90%rh未満） ±3%rh（90～95%rh） |
| 応答時間 （90%応答） |
一体形：30分以内 分離形：10分以内 |
60秒以内 |
| 出力信号 | 4～20mA DC 2線伝送 | |
| 負荷抵抗 | 250Ω以下 | 250Ω以下 |
| 防爆構造の種類 | 本質安全防爆（ia） | |
| 対象ガスの発火度/爆発等級 | IIC T4 Ga | |
| 型式検定合格番号 | 第TC22593X号 | |
| 電源電圧 | 24V DC±10%（21.6V～26.4V） | |
| 消費電力 | 約1 VA | |
| 使用可能環境 | 本体：-20～60℃、95%rh以下 ※1 センサ部：-40～60℃、100%rh以下※1 |
|
| 取付方法 | 壁アタッチメント（付属品）、取付ネジ付属 | |
| 外形寸法・材料 | 本体：W113×D55×H160、アルミニウム センサ：φ12.0×L140、アルミニウム センサケーブル：φ4.5、耐熱耐候PVC※ |
|
| 質量 | 1.8kg（本体） | |
※2：恒温槽内、25℃の十分安定した環境で測定した際の精度
| 品番 | センサタイプ | センサーケーブル長 | 温度範囲 | 湿度範囲 |
| MD17NE-TH800C1 | 一体型 | - | -20～+60℃ | 0～100%rh※1 |
| MD17NE-TH810C1 | 分離型 | 1m | -40～+60℃ | |
| MD17NE-TH820C1 | 2m | |||
| MD17NE-TH830C1 | 3m |
■アクセサリ
| MD17NE-TH8C-5541B | |
 |
 |
| MD17NE-TH8C-24VDC | MD17NE-TH80C-P01 |
 |
 |
| MD17NE-TH8xC-S00 | MD17NE-TH80C-P03 |
 |
 |
●絶縁バリア
| 品番 | MD17NE-TH8C-5541B |
| 入出力信号 | 4～20mA DC |
| 非危険場所出力信号負荷抵抗 | 450Ω以下 |
| 温度係数 | 0.8μA/℃以下 |
| 応答時間 | 50μs（90%応答） |
| 電源電圧 | 20～35V DC |
| 消費電流 | 51mA（24V DCにおいて） |
| 使用温度範囲 | -20～60℃ |
| 使用湿度範囲 | 5～95%rh（ただし結露しないこと） |
| 取付方法 | DINレール |
| 質量 | 約0.2kg |
| 型式検定合格番号 | 第TC19435号 |
| 本安回路最大電圧 | 28V |
| 最大電流 | 93mA |
| 最大電力 | 650mW |
| 許容キャパシタンス | 0.083μF以下 |
| 許容インダクタンス | 4.2mH以下 |
●直流電源ユニット
| 品番 | MD17NE-TH8C-24VDC |
| DC出力 | 24V DC、0.65A |
| 電源 | 100～240V AC 50/60Hz |
| 使用温度範囲 | -10～50℃ |
| 使用湿度範囲 | 25～85%rh（ただし結露しないこと） |
| 取付方法 | DINレール |
| 質量 | 約0.2kg |
●その他
| 形式 | 名称 | 内容 |
| MD17NE-TH80C-P01 | センサ固定金具 | センサ分離形のプローブ固定に使用 |
| MD17NE-TH80C-S00 | センサユニット | 一体型の交換用温度・湿度センサ |
| MD17NE-TH81C-S00 | 分離形の交換用交換用センサ（ケーブル長：1m） | |
| MD17NE-TH82C-S00 | 分離形の交換用交換用センサ（ケーブル長：2m） | |
| MD17NE-TH83C-S00 | 分離形の交換用交換用センサ（ケーブル長：3m） | |
| MD17NE-TH80C-P03 | 交換用フィルタ | センサユニット内フィルタの交換用 |
