温湿度分離プローブ（135mm×5m）PTB/Max120℃
商品番号：MC8TMP-TC1S-5P
商品説明

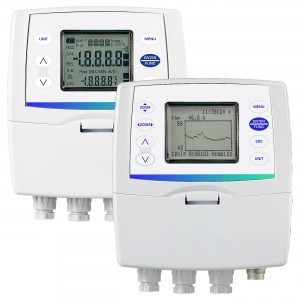

MC8TM27-17T/MC8TM28-17Tシリーズはデータロガー機能を備えた温度・湿度トランスミッタです。
電流または電圧のアナログ出力に加えて、RS232C/RS485シリアル通信機能（全機種）、制御用ON/OFF出力（型式末尾-Rのみ）も得られます。
互換性プローブを大きな特長としており、プローブ交換の必要が生じた場合、プロセスを長時間中断することなく、ユーザーによる予備プローブとの交換が可能です。
■特長
●下方、背面、分離、3種類のプローブ形状バリエーション
本体ハウジングに直結した背面プローブ（MC8TMP-TOシリーズ）、下方プローブ（MC8TMP-TV130S）およびケーブル（2m/5m/10m）によって本体ハウジングとつながる分離プローブ（MC8TMP-TCシリーズ）の3種類で構成されています。背面プローブおよび下方プローブはステンレススチールAISI304製、分離プローブはAISI304またはPBT樹脂（プラスチック）製です。
●圧縮空気システムや配管の露点を測定するための、温度・湿度一体型の交換式プローブ
MC8TM27-17T/MC8TM28-17Tシリーズには、パイプ内圧縮空気の湿度および露点温度が測定できるMC8TMP-TC2S-4802、または、パイプ内の温度および湿度が測定できるMC8TMP-TC2S-4812が接続できます。
●互換性・高精度温湿度プローブによる高いメンテナンス性
温湿度プローブは出荷前に校正されており、使用前の調整の必要はありません。
プローブはSICRAM2モジュールを備えており、このモジュールが各プローブの校正データを記憶し、プローブの互換性を可能にしています。
プローブ交換の必要が生じた場合、プロセスを長時間中断することなく、ユーザーによる予備プローブとの交換が可能です。
●MC8TM27-17T/MC8TM28-17Tシリーズ温湿度トランスミッタは以下の温度、相対湿度を測定します。これらの要素の測定値により、湿球温度、露点温度、絶対湿度、混合比の要素を演算します。
●RS232C/RS485シリアル通信機能、アナログ、リレー出力
すべての機種が電流および電圧アナログ出力を備えており（MC8TM27-17Tシリーズは2出力、MC8TM28-17Tシリーズは3出力）、本体内のディップスイッチにより何れかが選択できます。また、品番にRが含まれるトランスミッタは、ユーザー設定が可能な制御用リレー出力（2点）とアラーム用リレー出力（1点）を備えています。
RS232C/RS485シリアル通信機能は全機種標準です。RS485により、2台以上のトランスミッタのネットワーク管理も可能です。
●ロガー機能による9,000データ保存、可変インターバル1秒～4分
当シリーズののデータロガー機能はサンプリングインターバルの選択が可能で、測定・演算要素9,000データを保存することができます。
●内蔵のリアルタイムクロックはリチウム電池によりバックアップされており、トランスミッタへの電源が落ちた場合も、本体内の設定は保持されます。
●供給電源はAC/DC24VまたはAC90～240Vのユニバーサル電源の何れかが選択可能です。
■寸法図
■仕様
※LCD表示付きの場合
■入出力仕様
■演算物理量の精度
■MC8TMP-TC2S-4802、MC8TMP-TC2S-4812露点温度（DP）測定の精度
■タイプ
※電流または電圧2出力およびRS232C/RS485出力標準装備、
※ソフトウェアはウェブサイトからダウンロード
■オプション
●プローブ
●その他オプション
※本体がディスプレイなしの場合は標準付属
電流または電圧のアナログ出力に加えて、RS232C/RS485シリアル通信機能（全機種）、制御用ON/OFF出力（型式末尾-Rのみ）も得られます。
互換性プローブを大きな特長としており、プローブ交換の必要が生じた場合、プロセスを長時間中断することなく、ユーザーによる予備プローブとの交換が可能です。
■特長
●下方、背面、分離、3種類のプローブ形状バリエーション
本体ハウジングに直結した背面プローブ（MC8TMP-TOシリーズ）、下方プローブ（MC8TMP-TV130S）およびケーブル（2m/5m/10m）によって本体ハウジングとつながる分離プローブ（MC8TMP-TCシリーズ）の3種類で構成されています。背面プローブおよび下方プローブはステンレススチールAISI304製、分離プローブはAISI304またはPBT樹脂（プラスチック）製です。
●圧縮空気システムや配管の露点を測定するための、温度・湿度一体型の交換式プローブ
MC8TM27-17T/MC8TM28-17Tシリーズには、パイプ内圧縮空気の湿度および露点温度が測定できるMC8TMP-TC2S-4802、または、パイプ内の温度および湿度が測定できるMC8TMP-TC2S-4812が接続できます。
●互換性・高精度温湿度プローブによる高いメンテナンス性
温湿度プローブは出荷前に校正されており、使用前の調整の必要はありません。
プローブはSICRAM2モジュールを備えており、このモジュールが各プローブの校正データを記憶し、プローブの互換性を可能にしています。
プローブ交換の必要が生じた場合、プロセスを長時間中断することなく、ユーザーによる予備プローブとの交換が可能です。
●MC8TM27-17T/MC8TM28-17Tシリーズ温湿度トランスミッタは以下の温度、相対湿度を測定します。これらの要素の測定値により、湿球温度、露点温度、絶対湿度、混合比の要素を演算します。
●RS232C/RS485シリアル通信機能、アナログ、リレー出力
すべての機種が電流および電圧アナログ出力を備えており（MC8TM27-17Tシリーズは2出力、MC8TM28-17Tシリーズは3出力）、本体内のディップスイッチにより何れかが選択できます。また、品番にRが含まれるトランスミッタは、ユーザー設定が可能な制御用リレー出力（2点）とアラーム用リレー出力（1点）を備えています。
RS232C/RS485シリアル通信機能は全機種標準です。RS485により、2台以上のトランスミッタのネットワーク管理も可能です。
●ロガー機能による9,000データ保存、可変インターバル1秒～4分
当シリーズののデータロガー機能はサンプリングインターバルの選択が可能で、測定・演算要素9,000データを保存することができます。
●内蔵のリアルタイムクロックはリチウム電池によりバックアップされており、トランスミッタへの電源が落ちた場合も、本体内の設定は保持されます。
●供給電源はAC/DC24VまたはAC90～240Vのユニバーサル電源の何れかが選択可能です。
■寸法図
■仕様
| 品番 | MC8TM27-17Tシリーズ | MC8TM28-17Tシリーズ |
| 供給電源 | DC/AC24V-50/60Hz±10%または AC90～240V-50/60Hz(何れか指定) |
|
| 平均消費電力 | 3W | |
| データロガー保存容量 | 9,000データ、最大256セッションにて | |
| データ保存タイプ | 循環メモリ(ファーストイン・ファーストアウト方式) | |
| データ保存対象要素 | 露点温度、温度、相対湿度、絶対湿度、混合比、湿球温度 | |
| データ保存インターバル | 1、2、5、10、20、60秒、2または4分 | |
| リアルタイムクロック | リチウムバックアップ電池付クロック、精度月差±1分 | |
| ソフトウェア | DeltaLog12、動作環境Windows OS | |
| ディスプレイ※ | カスタムセグメントLCD | 128×64ピクセル バックライト付大型LCD |
| 動作温度範囲 | -20～+60℃ | |
| 動作湿度範囲 | 0～90%RH(結露なきこと) | |
| センサ動作静圧 | Max.1.2MPa | |
| 保管温度 | -30～+80℃ | |
| 本体外形寸法 | W144×H154×D61mm | |
| 重量 | 約600g | |
| 材質 | ABS樹脂 | |
| 保護等級 | IP65 | |
■入出力仕様
| 入力 | ||
| 温度 | センサタイプ | Pt100 |
| 測定範囲 | -50～+200℃ | |
| 分解能 | 0.1℃ | |
| 温度精度 | ±0.25℃ | |
| 湿度 | センサタイプ | 静電容量型 |
| 測定範囲 | 0～100%RH | |
| 分解能 | 0.1%RH | |
| 精度 | 温度範囲15～35℃： ±1.5%RH(0～90%RH)、 ±2.0%RH(上記以外の範囲) 温度範囲-50～+15℃、35～150℃： (1.5+1.5%rdg)%RH |
|
| 演算値測定範囲 | 湿球温度：-50～+100℃ 露点温度：-50～+100℃ 絶対湿度：0～600g/m3 混合比：0～2000g/kg(乾燥空気) |
|
| 演算値精度 | 別表の通り | |
| 入力応答時間 | 約3分 (フィルタ付、20℃、0.5m/sにて) | |
| 出力 | ||
| 通信タイプ | RS232CおよびRS485マルチドロップ、 ボーレート9600～57600 |
|
| 測定物理量 | 温度、相対湿度 | |
| 演算物理量 | 露点温度、絶対湿度、混合比、湿球温度 | |
| アナログ出力 | MC8TM27-17Tシリーズ=出力数2 MC8TM28-17Tシリーズ=出力数3 |
|
| アナログ出力タイプ | 4～20mA、0～20mAまたはDC0～10V、DC2～10V | |
| 負荷抵抗 | 電流出力：Max.500Ω 電圧出力：Min.100kΩ |
|
| 分解能 | 16ビット | |
| アナログ出力精度 | ±0.05%FS(20℃にて) | |
| エラー検出時出力 | 電流出力(I):22mA 電圧出力(V):11V |
|
| リレー出力 | 制御用リレー：C接点×2(RL1、RL2)、接点容量3A/250V アラーム用リレー：A接点×1(RL3)、接点容量3A/250V |
|
■演算物理量の精度
| 露点温度の精度 （℃） |
相対湿度（％） | ||||||
| 10 | 30 | 50 | 70 | 90 | 100 | ||
| 温度(℃) | -20 | 0.92 | 0.49 | 0.3 | 0.22 | - | - |
| 0 | 1.05 | 0.56 | 0.35 | 0.25 | 0.2 | 0.18 | |
| 20 | 1.18 | 0.75 | 0.45 | 0.34 | 0.27 | 0.23 | |
| 50 | 1.27 | 0.88 | 0.56 | 0.42 | 0.33 | 0.3 | |
| 100 | 1.3 | 1.17 | 0.76 | 0.58 | 0.47 | 0.42 | |
| 絶対湿度の精度 （g/m3） |
相対湿度（％） | ||||||
| 10 | 30 | 50 | 70 | 90 | 100 | ||
| 温度(℃) | -20 | 0.015 | 0.02 | 0.025 | 0.03 | - | - |
| 0 | 0.08 | 0.1 | 0.11 | 0.13 | 0.14 | 0.15 | |
| 20 | 0.28 | 0.33 | 0.4 | 0.44 | 0.5 | 0.55 | |
| 50 | 1.36 | 1.56 | 1.74 | 1.92 | 2.13 | 2.19 | |
| 100 | 9.37 | 10.2 | 11.3 | 12.3 | 13.2 | 13.5 | |
| 混合比の精度 （g/kg） |
相対湿度（％） | ||||||
| 10 | 30 | 50 | 70 | 90 | 100 | ||
| 温度(℃) | -20 | 0.014 | 0.017 | 0.02 | 0.024 | - | - |
| 0 | 0.06 | 0.08 | 0.1 | 0.09 | 0.12 | 0.13 | |
| 20 | 0.24 | 0.29 | 0.39 | 0.34 | 0.44 | 0.45 | |
| 50 | 1.28 | 1.54 | 2.2 | 1.85 | 2.53 | 2.66 | |
| 100 | 12.5 | 23.2 | 136 | 46.2 | - | - | |
| 湿球の精度 （℃） |
相対湿度（％） | ||||||
| 10 | 30 | 50 | 70 | 90 | 100 | ||
| 温度(℃) | -20 | 0.25 | 0.26 | 0.27 | 0.28 | - | - |
| 0 | 0.29 | 0.32 | 0.35 | 0.37 | 0.4 | 0.412 | |
| 20 | 0.4 | 0.42 | 0.42 | 0.42 | 0.42 | 0.47 | |
| 50 | 0.98 | 0.89 | 0.84 | 0.82 | 0.81 | 0.8 | |
| 100 | 2.53 | 1.57 | 1.3 | 1.18 | 1.11 | 1.08 | |
■MC8TMP-TC2S-4802、MC8TMP-TC2S-4812露点温度（DP）測定の精度
■タイプ
| MC8TM27-17T00S-00 | MC8TM27-17TD0S-00 |
 |
 |
| MC8TM27-17TO00S-00 | MC8TM28-17TD0S-00 |
 |
 |
| 品番 | プローブ | ディスプレイ | リレー出力 | 供給電圧 |
| MC8TM27-17T00S-00 | 垂直プローブ | - | - | AC90～240V |
| MC8TM27-17T00S-24 | - | - | DC/AC24V | |
| MC8TM27-17T0RS-00 | - | 〇 | AC90～240V | |
| MC8TM27-17T0RS-24 | - | 〇 | DC/AC24V | |
| MC8TM27-17TD0S-00 | 〇 | - | AC90～240V | |
| MC8TM27-17TD0S-24 | 〇 | - | DC/AC24V | |
| MC8TM27-17TDRS-00 | 〇 | 〇 | AC90～240V | |
| MC8TM27-17TDRS-24 | 〇 | 〇 | DC/AC24V | |
| MC8TM27-17TO00S-00 | 背面プローブ | - | - | AC90～240V |
| MC8TM27-17TO00S-24 | - | - | DC/AC24V | |
| MC8TM27-17TO0RS-00 | - | 〇 | AC90～240V | |
| MC8TM27-17TO0RS-24 | - | 〇 | DC/AC24V | |
| MC8TM27-17TOD0S-00 | 〇 | - | AC90～240V | |
| MC8TM27-17TOD0S-24 | 〇 | - | DC/AC24V | |
| MC8TM27-17TODRS-00 | 〇 | 〇 | AC90～240V | |
| MC8TM27-17TODRS-24 | 〇 | 〇 | DC/AC24V | |
| MC8TM28-17TD0S-00 | 垂直プローブ | - | 〇 | AC90～240V |
| MC8TM28-17TD0S-24 | - | 〇 | DC/AC24V | |
| MC8TM28-17TDRS-00 | 〇 | 〇 | AC90～240V | |
| MC8TM28-17TDRS-24 | 〇 | 〇 | DC/AC24V | |
| MC8TM28-17TOD0S-00 | 背面プローブ | - | 〇 | AC90～240V |
| MC8TM28-17TOD0S-24 | - | 〇 | DC/AC24V | |
| MC8TM28-17TODRS-00 | 〇 | 〇 | AC90～240V | |
| MC8TM28-17TODRS-24 | 〇 | 〇 | DC/AC24V |
※ソフトウェアはウェブサイトからダウンロード
■オプション
●プローブ
| MC8TMP-TV130S | MC8TMP-TC |
 |
 |
| MC8TMP-TO1S | MC8TMP-TO2S |
 |
 |
| MC8TMP-TC2S-4802 | |
 |
 |
| 品番 | プローブタイプ | ケーブル長さ | ステム | |
| 長さ | 材質 | |||
| MC8TMP-TV130S | 温湿度下方プローブ | - | 130mm | AISI304 フィルタ：MC8TM-PC8S |
| MC8TMP-TC1S-2 | 温湿度分離プローブ | 2m | 135mm | AISI304 フィルタ：MC8TM-PC7S Max150℃ |
| MC8TMP-TC1S-2HT | AISI304 フィルタ：MC8TM-PC6S Max170℃ |
|||
| MC8TMP-TC1S-2P | PTB フィルタ：MC8TM-PC7S Max120℃ |
|||
| MC8TMP-TC1S-5 | 5m | AISI304 フィルタ：MC8TM-PC7S Max150℃ |
||
| MC8TMP-TC1S-5HT | AISI304 フィルタ：MC8TM-PC6S Max170℃ |
|||
| MC8TMP-TC1S-5P | PTB フィルタ：MC8TM-PC7S Max120℃ |
|||
| MC8TMP-TC1S-10 | 10m | AISI304 フィルタ：MC8TM-PC7S Max150℃ |
||
| MC8TMP-TC1S-10HT | AISI304 フィルタ：MC8TM-PC6S Max170℃ |
|||
| MC8TMP-TC1S-10P | PTB フィルタ：MC8TM-PC7S Max120℃ |
|||
| MC8TMP-TC2S-2 | 温湿度分離プローブ | 2m | 335mm | AISI304 フィルタ：MC8TM-PC7S Max150℃ |
| MC8TMP-TC2S-2HT | AISI304 フィルタ：MC8TM-PC6S Max170℃ |
|||
| MC8TMP-TC2S-2P | PTB フィルタ：MC8TM-PC7S |
|||
| MC8TMP-TC2S-5 | 5m | AISI304 フィルタ：MC8TM-PC7S Max150℃ |
||
| MC8TMP-TC2S-5HT | AISI304 フィルタ：MC8TM-PC6S Max170℃ |
|||
| MC8TMP-TC2S-5P | PTB フィルタ：MC8TM-PC7S Max120℃ |
|||
| MC8TMP-TC2S-10 | 10m | AISI304 フィルタ：MC8TM-PC7S Max150℃ |
||
| MC8TMP-TC2S-10HT | AISI304 フィルタ：MC8TM-PC6S Max170℃ |
|||
| MC8TMP-TC2S-10P | PTB フィルタ：MC8TM-PC7S Max120℃ |
|||
| MC8TMP-TO1S | 温湿度背面プローブ | - | 135mm | AISI304 フィルタ：MC8TM-PC7S |
| MC8TMP-TO2S | - | 335mm | ||
| MC8TMP-TC2S-4802 | 圧縮空気内温湿度・ 露点測定用 |
2m | 1/4"(内ネジ)クイックカップリング AISI304測定チャンバー |
|
| MC8TMP-TC2S-4812 | 2m | G1/2"(内ネジ)、 焼結AISI316フィルタ |
||
●その他オプション
| MC8TM-RH11S/RH33S/RH75S | MC8TM-PH821S-1/2 |
 |
 |
| MC8TM-HF831S | MC8TM-PC6S |
 |
 |
| MC8TM-PC7S | MC8TM-PC8S |
 |
 |
| 品番 | 品名 | 備考 |
| MC8TM-RS27S | RS232Cヌルモデムシリアル通信ケーブル | Ｄサブ９極メスコネクタ、 COM AUXポート接続用3極コネクタ※ |
| MC8TM-CP27S | USB-COM AUXシリアルコネクタ | |
| MC8TM-DL12S | 設定・データ管理用ソフトウェア | 予備・追加用 |
| MC8TM-RH11S | 相対湿度プローブ校正用飽和剤 | 11％RH |
| MC8TM-RH33S | 相対湿度プローブ校正用飽和剤 | 33％RH |
| MC8TM-RH75S | 相対湿度プローブ校正用飽和剤 | 75％RH |
| MC8TM-PH821S-1 | 分離プローブ固定用ホルダー | φ26mm、隔壁250mm |
| MC8TM-PH821S-2 | 分離プローブ固定用ホルダー | φ26mm、隔壁125mm |
| MC8TM-T2614S | φ26mm-φ14mm減径アダプター | 上記固定用ホルダー2種用 |
| MC8TM-HF831S | プローブ固定用フランジ | φ14mmアダプタ付 |
| MC8TM-CG16S | プローブ固定用ケーブルグランド | AISI304 |
| MC8TM-PC6S | 保護キャップ | 焼結ステンレススチール 10μmメッシュ製 |
| MC8TM-PC7S | 保護キャップ | PTFE20μmメッシュ製 |
| MC8TM-PC8S | 保護キャップ | ステンレススチール 10μmメッシュ+PBT製 |
