商品詳細
参考画像

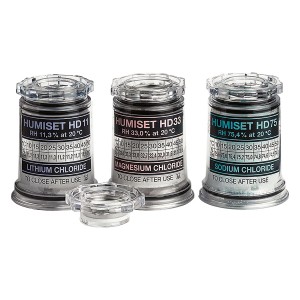

湿度校正用飽和剤（33％RH）
商品番号：MC8EVS-XM33S
商品説明
MC8EVS-71M00Sシリーズは温度、相対湿度、ならびに大気圧（オプション）をRS485 Modbus-RTUで出力する環境計測トランスミッタです。
オプションで温度および相対湿度または露点温度のアナログ2出力を追加で搭載することが可能です。
■特長
●使用用途に合わせた3モデルをラインアップ
MC8EVS-71Mはコストパフォーマンスに優れた屋内HVAC用途
MC8EVS-79Mは高精度が求められるクリーンルーム用途
MC8EVS-91Mはセンサに結露/汚染物/塩分に耐性のあるコーティングを施した気象計測用途
に設計されています。
●プロテクションフード（オプション）で屋外使用が可能
トランスミッタを太陽光や風雨から保護するプロテクションフード（MC8EVS-XM0118A1S/2S）を装着することで、屋外でも使用可能です。
●全モデルにおいて、下記の湿度に関連する演算物理量を取得できます。
・露点温度
・湿球温度
・絶対湿度
・混合比
・比エンタルピー
・水蒸気分圧
・比湿
・霜点温度
・水面に対する飽和蒸気圧
・氷面に対する飽和蒸気圧
●RS485出力全機種標準、オプションで温湿度アナログ出力
●ピエゾ抵抗式大気圧センサ（オプション）による高精度測定
●ISO17025 ACCREDIA（IAJapan同等）校正証明に対応
■ご注文コード
■外形寸法
■共通仕様
■オプション
オプションで温度および相対湿度または露点温度のアナログ2出力を追加で搭載することが可能です。
■特長
●使用用途に合わせた3モデルをラインアップ
MC8EVS-71Mはコストパフォーマンスに優れた屋内HVAC用途
MC8EVS-79Mは高精度が求められるクリーンルーム用途
MC8EVS-91Mはセンサに結露/汚染物/塩分に耐性のあるコーティングを施した気象計測用途
に設計されています。
●プロテクションフード（オプション）で屋外使用が可能
トランスミッタを太陽光や風雨から保護するプロテクションフード（MC8EVS-XM0118A1S/2S）を装着することで、屋外でも使用可能です。
●全モデルにおいて、下記の湿度に関連する演算物理量を取得できます。
・露点温度
・湿球温度
・絶対湿度
・混合比
・比エンタルピー
・水蒸気分圧
・比湿
・霜点温度
・水面に対する飽和蒸気圧
・氷面に対する飽和蒸気圧
●RS485出力全機種標準、オプションで温湿度アナログ出力
●ピエゾ抵抗式大気圧センサ（オプション）による高精度測定
●ISO17025 ACCREDIA（IAJapan同等）校正証明に対応
■ご注文コード
■外形寸法
■共通仕様
| 温度 | センサ | Pt100 |
| 測定範囲 | -40～＋80℃ | |
| 分解能 | 0.01℃ | |
| 精度 | ±0.1℃±測定値の0.1％ | |
| 長期安定性 | ±0.03℃/年 | |
| 相対湿度 | センサ | 静電容量型 |
| 測定範囲 | 0～100％ | |
| 分解能 | 0.01% | |
| 精度 | MC8EVS-71M： 15～35℃にて：±1.8％（0～85％）/±2.5％（85～100％） その他温度範囲：（2＋測定値の1.5％）％ |
|
| MC8EVS-79M： 5～50℃にて：±1.2％（0～85％）/±2％（85～100％） その他温度範囲：（1.5＋測定値の1.5％）％ |
||
| MC8EVS-91M： 15～35℃にて：±1.5％（0～90％）/±2％（90～100％） その他温度範囲：（1.5＋測定値の1.5％）％ |
||
| 応答時間 (T63、10 → 80％RH) |
MC8EVS-71M/79M：＜10s MC8EVS-91M：＜13s 標準フィルタＰ8装着、風流＝2m/s、定温にて |
|
| 長期安定性 | ±0.5％RH/年 | |
| 大気圧 | センサ | ピエゾ抵抗型 |
| 測定範囲 | 300～1100hPa | |
| 分解能 | 0.1hPa | |
| 精度 | 25℃にて：±0.5hPa（代表値） その他温度範囲：±1hPa（500～1100hPaにて） |
|
| 長期安定性 | ＜±1hPa/年 | |
| 動作環境 | -40～＋80℃/0～100％RH、結露なきこと | |
| 出力 | RS485 Modbus-RTUまたはASCIIプロプリエタリプロトコル アナログ出力（オプション）：DC0～1V、0～5Vまたは0～10V |
|
| 供給電源 | 下記参照 | |
| 消費電力 | DC5Vにて3mA：MC8EVS-□□M9□ DC24Vにて1.2mA：その他機種 |
|
| 接続 | 4極Ｍ12コネクタ：MC8EVS-□□M0□/M9□ 8極Ｍ12コネクタ：その他アナログ出力機種 |
|
| 保護等級 | IP65 | |
| 重量 | 約30g | |
| 素材 | PBT樹脂 | |
| 品番 | アプリケーション | 測定項目 | 出力 | 電源 | |||
| 温度 | 湿度 | 大気圧 | デジタル | アナログ | |||
| MC8EVS-71M00S | HVAC用 | 〇 | 〇 | RS485 | - | DC7～30V | |
| MC8EVS-71M90S | 〇 | 〇 | RS485 | - | DC4.5～16V | ||
| MC8EVS-71MW0S | 〇 | 〇 | RS485 | 0～1V | DC10～30V | ||
| MC8EVS-71MX0S | 〇 | 〇 | RS485 | 1～5V | |||
| MC8EVS-71MY0S | 〇 | 〇 | RS485 | 1～10V | DC15～30V | ||
| MC8EVS-71M0BS | 〇 | 〇 | 〇 | RS485 | - | DC7～30V | |
| MC8EVS-71M9BS | 〇 | 〇 | 〇 | RS485 | - | DC4.5～16V | |
| MC8EVS-71MWBS | 〇 | 〇 | 〇 | RS485 | 0～1V | DC10～30V | |
| MC8EVS-71MXBS | 〇 | 〇 | 〇 | RS485 | 1～5V | ||
| MC8EVS-71MYBS | 〇 | 〇 | 〇 | RS485 | 1～10V | DC15～30V | |
| MC8EVS-79M00S | クリーンルーム用 | 〇 | 〇 | RS485 | - | DC7～30V | |
| MC8EVS-79M90S | 〇 | 〇 | RS485 | - | DC4.5～16V | ||
| MC8EVS-79MW0S | 〇 | 〇 | RS485 | 0～1V | DC10～30V | ||
| MC8EVS-79MX0S | 〇 | 〇 | RS485 | 1～5V | |||
| MC8EVS-79MY0S | 〇 | 〇 | RS485 | 1～10V | DC15～30V | ||
| MC8EVS-79M0BS | 〇 | 〇 | 〇 | RS485 | - | DC7～30V | |
| MC8EVS-79M9BS | 〇 | 〇 | 〇 | RS485 | - | DC4.5～16V | |
| MC8EVS-79MWBS | 〇 | 〇 | 〇 | RS485 | 0～1V | DC10～30V | |
| MC8EVS-79MXBS | 〇 | 〇 | 〇 | RS485 | 1～5V | ||
| MC8EVS-79MYBS | 〇 | 〇 | 〇 | RS485 | 1～10V | DC15～30V | |
| MC8EVS-91M00S | 屋外計測用 | 〇 | 〇 | RS485 | - | DC7～30V | |
| MC8EVS-91M90S | 〇 | 〇 | RS485 | - | DC4.5～16V | ||
| MC8EVS-91MW0S | 〇 | 〇 | RS485 | 0～1V | DC10～30V | ||
| MC8EVS-91MX0S | 〇 | 〇 | RS485 | 1～5V | |||
| MC8EVS-91MY0S | 〇 | 〇 | RS485 | 1～10V | DC15～30V | ||
| MC8EVS-91M0BS | 〇 | 〇 | 〇 | RS485 | - | DC7～30V | |
| MC8EVS-91M9BS | 〇 | 〇 | 〇 | RS485 | - | DC4.5～16V | |
| MC8EVS-91MWBS | 〇 | 〇 | 〇 | RS485 | 0～1V | DC10～30V | |
| MC8EVS-91MXBS | 〇 | 〇 | 〇 | RS485 | 1～5V | ||
| MC8EVS-91MYBS | 〇 | 〇 | 〇 | RS485 | 1～10V | DC15～30V | |
■オプション
| MC8EVS-XM0118A1S/2S | MC8EVS-XM0119H-211S/212S |
 |
 |
| MC8EVS-XM11S/33S/75S | MC8EVS-XMP8S |
 |
 |
| 品番 | 品名 | ||
| MC8EVS-XM12-505S | 5極M12コネクタ付きケーブル（5m） | RS485単独出力モデル用 片側裸線ケーブル |
|
| MC8EVS-XM12-510S | 5極M12コネクタ付きケーブル（10m） | ||
| MC8EVS-XM12-805S | 8極M12コネクタ付きケーブル（5m） | アナログ出力付モデル用 片側裸線ケーブル |
|
| MC8EVS-XM12-810S | 8極M12コネクタ付きケーブル（10m） | ||
| MC8EVS-XM24B-505S | PC接続ケーブル（5m） | RS485単独出力モデル用 RS485 Modbus通信 |
|
| MC8EVS-XM24B-510S | PC接続ケーブル（10m） | ||
| MC8EVS-XM24B-805S | PC接続ケーブル（5m） | アナログ出力付モデル用 RS485 Modbus通信 |
|
| MC8EVS-XM24B-810S | PC接続ケーブル（10m） | ||
| MC8EVS-XM0118A1S | 12層プロテクションフード（H190mm） | ブラケット付き |  |
| MC8EVS-XM0118A2S | 16層プロテクションフード（H240mm） | ブラケット付き | |
| MC8EVS-XM0119H-211S | プローブホルダー（隔壁距離250mm） | ||
| MC8EVS-XM0119H-212S | プローブホルダー（隔壁距離125mm） | ||
| MC8EVS-XM11S | 湿度校正用飽和剤（11％RH） | ||
| MC8EVS-XM33S | 湿度校正用飽和剤（33％RH） | ||
| MC8EVS-XM75S | 湿度校正用飽和剤（75％RH） | ||
| MC8EVS-XMP8S | ステンレス製保護キャップ | 10μmメッシュ+PBT | |
