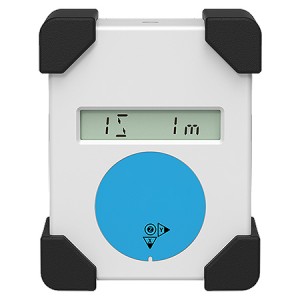

輸送振動衝撃データロガー（3軸加速度・温湿度）Bluetooth搭載
商品番号：MC7GM-L100DS
商品説明
MC7GM-R100DSシリーズは、最大100Gの静的加速度センサで最小サンプリング周期1msecの振動衝撃記録を実現。
本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化を時間経過と共に記録します。
従来、原因の特定が困難だった輸送時の振動や落下や衝突による破損や破壊の瞬間の日時と加速度値を捕らえて記録するため輸送物の品質保証確認に最適です。
■特徴
●本体には3軸（X,Y,Z）の加速度センサを搭載し最小サンプリング周期 1msecで記録ができる
●本体には温湿度センサを搭載しているため温度、湿度も記録ができる
●本体は単3アルカリ乾電池2本で約45日間（サンプリング周期1msec時）記録可能
※MC7GM-L100DSはBluetooth連続動作時には電池消耗が早くなります。
※MC7GM-P100DSはGPS機能ONで計測の時には電池消耗が早くなります。
●記録データは内蔵のUSBインターフェースから取り出せる
●記録データは標準添付アプリケーションで即座にグラフ表示ができる
●記録データはCSV形式で保存ができるため表計算ソフトで計測目的に合ったデータ解析が可能
●記録データは不揮発性メモリのため電池寿命が尽きた後でも取り出しができる
●記録方式はワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択ができる
●Bluetooth搭載のMC7GM-L100DS
MC7GM-L100DSは標準添付アプリケーションより計測条件を設定後、スマートフォンから記録開始・停止のコントロールや各種設定条件がスマートフォン画面で確認ができます。
●GPSモジュール搭載のMC7GM-P100DS
MC7GM-P100DSは付属のGPSアンテナを接続すれば輸送経路を記録（GPSモジュールの測位条件により異なる）し、加速度と共に輸送経路の位置情報が地図上（日本国内のみ）に表示されます。
MC7GM-P100DSは、加速度、温湿度、緯度経度、高度のデータを記録し輸送中の荷物がどのように扱われているかが把握できます。
■用途
輸送物に加わる振動衝撃測定に最適です。
■寸法図
■タイプ
■Bluetooth仕様
■共通仕様
※1：緯度・経度・高度の測定はMC7GM-P100DSのみ
※2：MC7GM-P100DSのGPS-ON時に記録可能
※3：計測条件、測定環境、電池性能による
■オプション
●外部電源ユニット
専用外部電源ユニットを使うことにより長時間の動作が保てます。
※サンプリング周期0.001秒時
●小型防滴ケースマグネット足付
本体だけでは対応が出来なかった「計測を一時中断→再度計測再開」の繰り返しの計測が可能です。
■仕様
●警告シール
同梱した運送物の梱包箱に貼付し運搬関係者に更に注意を呼びかける為にお使いください。
本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化を時間経過と共に記録します。
従来、原因の特定が困難だった輸送時の振動や落下や衝突による破損や破壊の瞬間の日時と加速度値を捕らえて記録するため輸送物の品質保証確認に最適です。
■特徴
●本体には3軸（X,Y,Z）の加速度センサを搭載し最小サンプリング周期 1msecで記録ができる
●本体には温湿度センサを搭載しているため温度、湿度も記録ができる
●本体は単3アルカリ乾電池2本で約45日間（サンプリング周期1msec時）記録可能
※MC7GM-L100DSはBluetooth連続動作時には電池消耗が早くなります。
※MC7GM-P100DSはGPS機能ONで計測の時には電池消耗が早くなります。
●記録データは内蔵のUSBインターフェースから取り出せる
●記録データは標準添付アプリケーションで即座にグラフ表示ができる
●記録データはCSV形式で保存ができるため表計算ソフトで計測目的に合ったデータ解析が可能
●記録データは不揮発性メモリのため電池寿命が尽きた後でも取り出しができる
●記録方式はワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択ができる
●Bluetooth搭載のMC7GM-L100DS
MC7GM-L100DSは標準添付アプリケーションより計測条件を設定後、スマートフォンから記録開始・停止のコントロールや各種設定条件がスマートフォン画面で確認ができます。
●GPSモジュール搭載のMC7GM-P100DS
MC7GM-P100DSは付属のGPSアンテナを接続すれば輸送経路を記録（GPSモジュールの測位条件により異なる）し、加速度と共に輸送経路の位置情報が地図上（日本国内のみ）に表示されます。
MC7GM-P100DSは、加速度、温湿度、緯度経度、高度のデータを記録し輸送中の荷物がどのように扱われているかが把握できます。
■用途
輸送物に加わる振動衝撃測定に最適です。
■寸法図
■タイプ
| MC7GM-R100DS | MC7GM-L100DS |
 |
 |
| MC7GM-P100DS | |
 |
|
■Bluetooth仕様
| ハードウェア | 設定及び宣言 | 搭載のBluetoothデバイスのDECLARARATION IDはD037287、 QDIDは101562です。 |
| 電池持続時間 | データロギング＋Bleスタンバイ時 1msec LR6×2 約45日間 Bluetooth連続動作時は約12日間 |
|
| 通信方式 | Bluetooth 5 Low energy compliant | |
| 出力 | Class1 最大出力 8dbm（6.3mW） | |
| 最大通信距離 | 見通し距離 20m程度（Class2 2.5mWで10mとしているため） | |
| 使用周波数帯域 | 2.4GHz帯 | |
| ソフトウェア | 画面表示 | 本体番号、記録数、閾値、最大値、応答周波数、 サンプリング周期、記録間隔、温度、湿度 |
| 通信機能 | 開始、停止、一時停止、表示軸の選択 | |
| 対応OS | Androidバージョン9以上（日本語のみ） iOSバージョン10以上（日本語のみ） |
■共通仕様
| 品番 | MC7GM-R100DS | MC7GM-L100DS | MC7GM-P100DS | |
| タイプ | 標準 | Bluetooth対応 | GPS機能付き | |
| 測定項目 | 3軸加速度、温湿度 、緯度・経度・高度※1 | |||
| 加速度 センサ |
静的加速度 | 100G （但し、静止状態の重力加速度には対応しない） |
||
| 精度 | ±10％ | |||
| 応答周波数 | 100Hz・70Hz・45Hz・25Hzから選択 （カットオフ周波数は最大±20％の誤差が生じる場合があります） |
|||
| 最小ｻﾝﾌ ﾟﾘﾝｸﾞ周期 |
1msec | |||
| 分解能 | 1G | |||
| 温度 | 測定範囲 | 0～50℃ | ||
| 精度 | ±3℃ | |||
| 湿度 | 測定範囲 | 30～90％ | ||
| 精度 | ±10％ | |||
| 記録間隔 | 1・5・10・15・20・30秒、 1・2・3・4・5・10・15・20・30分から選択 |
30秒、1・2・3・4・5・10・15・ 20・30分から選択 GPS-OFF時1･5･10･15･ 20秒の設定が可能） |
||
| 記録容量 | 65,500データ | GPS-OFF時：130,000データ GPS-ON時：43,000データ |
||
| 記録内容 （1データ） |
日時･X軸･Y軸･Z軸･温度･湿度 （緯度・経度・高度・GPS取得時刻）※2 |
|||
| 動作表示 | 液晶表示 | |||
| 記録保持 | 不揮発性メモリ | |||
| 通信方式 | USB（Type-C）2.0準拠 | |||
| 電源 | 単3アルカリ乾電池（LR6）×2本 | |||
| 電池寿命※3 | 約45日間（サンプリング周期1msec時） （Bluetooth連続動作時：約12日間） （GPS-ON時：約1週間） |
|||
| 使用温湿度範囲 | 0～50℃ 70%RH以下（結露無きこと） |
|||
| 外形寸法 | 75.5（H）×60.5（W）×33（D）mm | |||
| 質量 | 約135g（電池を含む） ※GPSアンテナは除く |
|||
| 付属品 | USBケーブル、単3アルカリ乾電池（2本）、注意シール（1枚）、 マグネット取付固定金具（1組）、専用アプリケーション（CD-ROM）、 GPSアンテナ（GP100dのみ） |
|||
※2：MC7GM-P100DSのGPS-ON時に記録可能
※3：計測条件、測定環境、電池性能による
■オプション
●外部電源ユニット
専用外部電源ユニットを使うことにより長時間の動作が保てます。
| 品番 | MC7PS-UT1G | MC7PS-UT2G |
| 電源 | 単1アルカリ乾電池 | 単2アルカリ乾電池 |
| 連続動作時間※ | 約260日 Bluetooth常時接続時約80日 |
約120日 Bluetooth常時接続時約36日 |
| 外形寸法 （H×W×D） |
54×84×116 （固定金具部分を除く） |
|
| 質量 | 約470g（電池含む） | 約340g（電池含む） |
| 付属品 | 固定金具、アルカリ乾電池×2本、電源ケーブル | |
●小型防滴ケースマグネット足付
本体だけでは対応が出来なかった「計測を一時中断→再度計測再開」の繰り返しの計測が可能です。
| MC7GM-C100D-1070S | MC7GM-C100D-1071S |
 |
 |
■仕様
| 品番 | MC7GM-C100D-1070S | MC7GM-C100D-1071S |
| タイプ | スイッチ機能なし | スイッチ付 |
| 保護等級 | IPX1 | |
| 使用環境温度 | 0～50℃ | |
| 耐熱温度範囲 | -40～120℃（ケース単体の性能） | |
| 材質 | ポリカーボネート | |
| 耐熱性 | v-0 | |
| 外形寸法 | 120×141×92mm （マグネット・突起部を含む） |
138×141×92mm （スイッチ・マグネット・突起部を含む） |
| 質量 | 380g | 425g |
●警告シール
同梱した運送物の梱包箱に貼付し運搬関係者に更に注意を呼びかける為にお使いください。
| 品番 | 品名 | 表示言語 | 入り数 |
| MC7GM-WNL60S | 警告シール | 日本語・英語 | 60枚入り |
