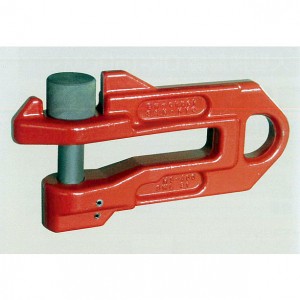

ホイスト

現場に革命。架・ばらしOK
着脱1秒、もう手放せません
●ナットを使わないボルト・ナットの落下の心配無く、安全
●ネジ部分とナットが無いので、泥（モルタル）、土などの掃除の必要が無く、メンテナンスが楽。
●ネジ山が潰れたり、取手に手間がかからず、作業の中断が無い。
●投入・解体時にバランスが必要な場合、着脱が簡単なので掛け直しがらく。作業時間短縮になる。
●着脱が楽なので、今までとは疲労感が違い、作業能率が各段UP




■ピン径：φ22



■寸法図



■仕様

品番	MC55BC-400S
定格容量	横使用：2t・縦使用：5t
適用鋼材	山留工：300/350/400 基礎工：H鋼（穴開け必要）
自重	3.7kg

■製品の寸法
図面内の数字はmm単位で表示してあります。

■製品入数について
製品は1台使用又は、1セット使用の場合があります。
2台/1セットの製品は1台では使用をさけて下さい。

■定格容量について
2台/1台セットの表示は2台で使用した時の定格容量で、吊具重量を含めた総重量になります、

■コンクリート二次製品のマークの説明
吊具に適応するコンクリート二次製品を吊具名の下にマークで記載してあります。
基本的にそれらの吊上げが可能ですが、コンクリート製品の場合、同型状でも大きさの異なる物があります。
カタログの説明をよくご覧になってからふさわしい吊具をお選び下さい。



■ご使用上の注意
●吊具によるコンクリート二次製品（以下荷という）の吊上げには、運転荷役機械（クレーン等）以外はご使用にならないで下さい。
●吊具は、「敷設及び敷設微調整用」に設計製造されています。その他のご使用は絶対にやめて下さい。

※埋設物の引き抜き及び、荷の横引き・反転禁止
又、遠距離の荷の移動運搬は絶対にしないで下さい。

●吊具の取り付け、取り外しは必ず手で行って下さい。クレーン等で無理にはずすと「吊具の変形：破損」
●トラックからの「荷下ろし、敷設」時は、電柱、壁、その他の障害物に「吊具：荷」共に接触させないで下さい。
●下図のように、吊荷に激しい「上下、左右、回転運土を絶対に与えない」で下さい。



●吊具の「定格容量以上の荷は絶対に吊らないで」下さい
●吊具は必ず「1セット」でご使用下さい。1セットが2台の製品は絶対に1台ではご使用しないで下さい。
特に重心の不明瞭な荷の場合はメーカーへ相談の上ご使用下さい。
●吊具に取り付けるワイヤーは下記に従って下さい。それ以外は絶対にご使用しないで下さい。



●吊具は「正しい狭着位置」にセットし、下記のように「吊具のふところがあく」ようなご使用はしないで下さい。
