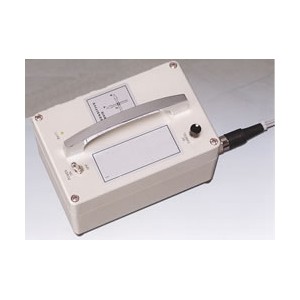

エレベーター振動計
商品番号：MC53205-01
商品説明
●エレベータの保守点検用3方向振動センサーです。
●上昇・下降時のDC加速度波形を記録できます。
●ドアの開閉時の振動、上下・下降時の振動などがわかります。
●周波数分析ができるので、エレベータの共振点がわかります。
●加速度のゼロリセットはスイッチを押すことでワンタッチでできます。
●エレベータ保守点検用の3方向振動センサーです。
本製品は、エレベータ運転時の上下の加速度、及び前後左右の振動を同時に測定できる3方向振動センサーです。
バイブロレコーダ （別売）を使用することにより、その波形を軸ごとに取込むことができ、さらにパソコンを使って波形デ
ータを、より高度に解析することが可能です。
●加速度のゼロリセットはスイッチを押すことでワンタッチでできます。
本製品は、測定を始める直前の状態を基準点にできるよう、出力をワンタッチでゼロにするスイッチ（基準点設定機
能）を搭載しています。そのため、エレベータが静止している状態を基準点とした、正確な加速度測定がスムースにでき
るようになりました。
●X軸、Y軸からドアの開閉時の振動や上昇・下降時の振動、Z軸からは上昇・下降時のDC加速度波形を、それぞれ
参照できます。
●ドアの開閉時の振動、上昇・下降時の振動などがわかります。
計測したデータをパソコンに取り込み、周波数ごとの振幅値を調べることにより、エレベータ固有の共振点を調べるこ
とが出来ます。エレベータが振動という点において、十分な性能を発揮しているかを判断する材料としてお使い頂け
ます。
●商品構成
※FFT解析ソフトはオプションです。
■外形図
■仕様
※1 注文時にどちらかをご指定下さい。
■オプション
振動形記録用バイブロレコーダ／品番 MC53-804
■主な特徴
●振動計と接続して簡単に波形記録が出来ます。
●PCカードに記録して、パソコンへ転送できます。
●衝撃波形を記録するためのトリガ、プリトリガ機能があります。
●電圧信号を最高400kHz サンプリングで記録できます。
●FFT解析ソフト（オプション）を使うことで周波数分析が出来ます。
●高速記録・長時間記録と使い分けが出来ます。
■主な仕様
本製品は、エレベータ運転時の上下の加速度、及び前後左右の振動を同時に測定できる3方向振動センサーです。
バイブロレコーダ （別売）を使用することにより、その波形を軸ごとに取込むことができ、さらにパソコンを使って波形デ
ータを、より高度に解析することが可能です。
●加速度のゼロリセットはスイッチを押すことでワンタッチでできます。本製品は、測定を始める直前の状態を基準点にできるよう、出力をワンタッチでゼロにするスイッチ（基準点設定機
能）を搭載しています。そのため、エレベータが静止している状態を基準点とした、正確な加速度測定がスムースにでき
るようになりました。
●X軸、Y軸からドアの開閉時の振動や上昇・下降時の振動、Z軸からは上昇・下降時のDC加速度波形を、それぞれ
参照できます。
計測したデータの中から、3軸それぞれを個別に参照することにより、ドアの開閉時の振動や、エレベータ固有の振動。さらに上昇・下降時の振動及び、DC加速度波形が記録できます。精細に記録されますので、よりシビアに効率良く点検ができ、エレベータのトラブルを未然に防ぐのに役立ちます。
|
 エレベータ振動の解析例（X軸・Y軸） |
 エレベータ加速度の解析例（Z軸） |
計測したデータをパソコンに取り込み、周波数ごとの振幅値を調べることにより、エレベータ固有の共振点を調べるこ
とが出来ます。エレベータが振動という点において、十分な性能を発揮しているかを判断する材料としてお使い頂け
ます。
時間軸波形 表示範囲：0(S)～40.9575(S) 時間軸加速度波形 |
時間軸波形1 表示範囲：：0(S)～40.9575(S) ピークリスト 42.4072265625 (Hz)0.567703 (cm/s2) 3.5888671875 (Hz)0.559635 (cm/s2) 42.333984375 (Hz)0.521899 (cm/s2) 3.955078125 (Hz)0.495877 (cm/s2) 3.5400390625 (Hz)0.489141 (cm/s2)  周波数（Hz) |
| エレベーター振動計/品番 MC53205-01 | 充電器/ 品番 MC53C-60112V |
 |
 |
| 出力ケーブル/品番 MC53205-90 | FFT解析ソフト/品番 MC53803-90 |
 |
 |
| 品 番 | 品 名 | 価 格 |
| MC53205-01 | エレベーター振動計 | ￥345,000.- |
| MC53205-90 | 出力ケーブル1.5m | ￥5,600.- |
| MC53803-90 | FFT解析ソフト | ￥36,800.- |
| MC53C-60112V | ACアダプタ・充電器（ケーブル付） | ￥7,400.- |
■外形図
■仕様
| 検出部 | 3方向サーボ型加速度計 加速度計分解能：5x 10-6G（5μG）以下 |
| 出力感度 ※1 | 5V/（10m/s2）、又は1V/（10m/s2） |
| 出力端子 | R01 型6ピンコネクタ |
| 周波数範囲 ※1 | DC～50Hz（±10%）、又はDC～100Hz（±10%） |
| ローパスフィルタ ※1 | カットオフ周波数（－3dB）：100Hz、又は200Hz |
| 確度 | ±3%（室温、16Hz正弦波5m/s2加振の時） |
| ノイズ | 10-3m/s2以下 Typical |
| 耐衝撃 | 1000m/s2（5ms） |
| DCキャンセラー | 計測開始時のDC加速度をワンタッチで3方向同時にゼロキャンセル 可能。 （押しボタンを放してから1秒後にゼロキャンセル） |
| 温度範囲 | 使用：－10℃ ～＋60℃、 保存：－20℃ ～＋80℃ |
| 電源 | DC12V，1.5W以下（充電式シール鉛電池使用）内蔵電池が満充電の時、5時間以上の連続使用が可能。付属の充電器を使用して4時間以上で満充電。付属の充電器を使用してフロー充電が可能。（但し内蔵電池が過放電の時は充電開始後、約1分以内にフロー充電開始） |
| バッテリーアラーム | 通電時DC10.5V以下で緑色LEDランプ消灯。 |
| ケース構造 | 材質：アルミダイキャスト |
| 寸法・質量 | 寸法：150（W）×78※（H）×100（D）mm ※取手部＝28mm
質量：約1.5kg |
振動形記録用バイブロレコーダ／品番 MC53-804
 |
エレベータ振動センサーと合わせて使用することにより、波形の記録・モニタリング・パソコンへのデータ転送が行えます。 |
| 品 番 | 品 名 | 価 格 |
| MC53-804 | バイブロレコーダ | ￥220,800- |
■主な特徴
●振動計と接続して簡単に波形記録が出来ます。
●PCカードに記録して、パソコンへ転送できます。
●衝撃波形を記録するためのトリガ、プリトリガ機能があります。
●電圧信号を最高400kHz サンプリングで記録できます。
●FFT解析ソフト（オプション）を使うことで周波数分析が出来ます。
●高速記録・長時間記録と使い分けが出来ます。
■主な仕様
| 入力チャンネル数 | 4チャンネル |
| 最高サンプリング速度 | 400kHz (2.5μs 周期）、アナログ全チャンネル同時 |
| メモリ容量 | 12bit×256k ワード/CH (CH1)、 12bit×64k ワード/CH (CH1～CH4) |
| 外部記憶 | PCカードTYPEII スロット×1基(FCカード使用可） |
| バックアップ機能 | 時計、波形データ、設定条件を5年以上（参考値25℃） |
| 電源 | ACアダプタ・単3乾電池6本・バッテリーパック |
| 連続使用時間 | 約3時間：バッテリーパック使用時 約1時間：アルカリ乾電池使用時 |
| 品 番 | 品 名 | 価 格 |
| MC53-818 | ACアダプタ | ￥157,002.- |
| MC53-847 | バッテリーパック | ￥11,100.- |
| MC53803-71 | PCカード | ￥9,200.- |
