はかり

重量で良品・不良品の正確な判別チェックをサポート
見やすい判別結果と高速応答で作業効率向上
音叉センサ：5年保証
バックライト液晶表示



■特長
●「上限値」「下限値」「重量」が見やすいバックライト液晶表示を搭載
●高精度・高応答の音叉式力センサとタフなストレインゲージ式センサの用途に応じた2種をご用意
●判別結果を「Hi」「Good」「Lo」の表示とブザー音でお知らせ、良品・不良品が一目瞭然
●上位機器からの各種判別値登録が可能（基準値と上下限幅）
●判別値を50組まで登録可能


■「上限値」「下限値」「重量」が見やすいバックライト液晶表示を搭載
通常モード選択時は、設定値と重量値が独立して3画面に表示する専用表示を搭載。
バックライト液晶表示により見やすさアップ。



■上位機器からの各種判別値登録が可能（基準値と上下限幅）
RS232C双方向出力を標準装備。
上位機器のPLC・PCから各設定値登録ができるので、インラインへの組込にも対応可能です。


■判別結果を「Hi」「Good」「Lo」の表示とブザー音でお知らせ、良品・不良品が一目瞭然
テキストモード選択時は重量とステータスのみを表示します。
誰でも判別状態が分かりやすく、見間違いを防止し、安心して作業をしていただけます。



■現場によって使い分けられる3つの判別方法
①絶対値判別（一点設定法）：下限値を設定します。
・測定物の重量値が、下限値を下回っていた場合：Lo判定
・それ以外（または値が等しい場合）：Good判定

②絶対値判別（二点設定法）：下限値と上限値を設定します。
・測定物の重量値が、下限値を下回っていた場合：Lo判定
・測定物の重量値が、上限値を上回っていた場合：Hi判定
・それ以外（または値が等しい場合）：Good判定

③相対値判別（三点設定法）：基準値・下限幅・上限幅を設定します。
・測定物の重量値が、「基準値-下限幅」を下回っていた場合：Lo判定
・測定物の重量値が、「基準値+上限幅」を上回っていた場合：Hi判定
・それ以外（または値が等しい場合）：Good判定


■タイプ

MC52CS-060S	MC52CS-300S
MC52CS-16KS	MC52CS-60KS

■寸法図

MC52CS-060S

MC52CS-300S／MC52CS-600S／MC52CS-12KS

MC52CS-16KS／MC52CS-30KS

MC52CS-60KS

■仕様

品番	MC52CS-060S	MC52CS-300S	MC52CS-600S
測定方式	音叉式力センサ
ひょう量（Max）	600g	3000g	6000g
最小表示	0.01g/0.02g	0.1g/0.2g	0.1g/0.2g
計量皿寸法	φ140mm	(W) 234×(D) 204mm
外形寸法(WDH)	260×344×101mm
本体重量	約 3.5kg	約 3.9kg
表示	バックライト付き液晶表示 メインLCD：重量表示最大8桁、文字高さ16.5 mm サブLCD：重量表示最大7桁、文字高さ12.5 mm
風袋引き範囲	ゼロ～ひょう量
スパン調整	外部校正分銅による手動スパン調整
過負荷時表示	ひょう量＋9目盛り超過時「o-Err」表示
温湿度範囲	0～40℃、80%rh以下（ただし結露のないこと）
電源	専用ACアダプタ（乾電池駆動はオプション）
出力	RS-232C双方向出力(Dsub 9P)標準装備
各種機能	重量はかり機能／コンパレーター機能／最小表示切り替え機能／ 重量表示ホールド機能／判別結果の表示モード切り替え機能／ RS232C入出力機能／外部分銅によるスパン調整機能

品番	MC52CS-12KS	MC52CS-16KS	MC52CS-30KS	MC52CS-60KS
測定方式	音叉式力センサ	ストレインゲージ式センサ
ひょう量（Max）	1200g	16kg	30kg	60kg
最小表示	1g/2g	0.002kg/0.005kg	0.005kg/0.01kg	0.01kg/0.02kg
計量皿寸法	(W) 234×(D) 204mm	(W) 330×(D) 310mm		(W) 380×(D) 530mm
外形寸法(WDH)	260×344×101mm	330×448×491mm		380×669×760mm
重量	約 3.9kg	約 9.2kg		約 16.2kg
表示	バックライト付き液晶表示 メインLCD：重量表示最大8桁、文字高さ16.5 mm サブLCD：重量表示最大7桁、文字高さ12.5 mm
風袋引き範囲	ゼロ～ひょう量
スパン調整	外部校正分銅による手動スパン調整
過負荷時表示	ひょう量＋9目盛り超過時「o-Err」表示
温湿度範囲	0～40℃、80%rh以下（ただし結露のないこと）
電源	専用ACアダプタ（乾電池駆動はオプション）
出力	RS-232C双方向出力(Dsub 9P)標準装備
各種機能	重量はかり機能／コンパレーター機能／最小表示切り替え機能／ 重量表示ホールド機能／判別結果の表示モード切り替え機能／ RS232C入出力機能／外部分銅によるスパン調整機能

■オプション
●プリンター／品番　MC52CS-P1602S
・カレンダー・時計機能、ISO/GLP/GMP対応
・計量後にデータを自動印字
・データの分析が可能なヒストグラム機能
・標準偏差、平均値、不良率、合計等を自動印字
・周辺機器出力・RS-232C出力を装備した計量器に接続可能

品番	MC52CS-P1602S
印字方式	5×7ドットマトリックス カセットインクリボン
記録紙	45mm幅 普通紙ロール
電源	AC100V（専用ACアダプタ）
付属品	ACアダプタ、はかり接続ケーブル1本、インクリボン1個、ロール紙2巻
外形寸法（LWH）	155×145×47.5mm

●プリンター（4印字方式）／品番　MC52CS-P240S
・カレンダー・時計機能、ISO/GLP/GMP対応
・4つの印字方式：プリンタ側印字、はかり側印字、自動印字、インターバル印字（5～9,999秒）
・ロット番号・コード番号を英数字で登録可能（登録値の保存は不可）
・統計値を自動計算、印字：合計、最大、最小、平均、偏差、変動率、不良率など
・コンパレータ機能：プリンタ側及びはかり側の判別結果の印字で良品/不良品が一目で判別可能
・データ指定数設定機能：はかり過ぎを防止、2～9,999回の設定が可能
・周辺機器出力・RS-232C出力を装備した計量器に接続可能

品番	MC52CS-P240S
印字方式	5×7ドットマトリックス カセットインクリボン
記録紙	57mm幅 普通紙ロール
電源	AC100V（専用ACアダプタ）
付属品	はかり接続ケーブル1本、インクリボン1個、ロール紙1巻
外形寸法（LWH）	208×310×93mm

■オプション

品番	品名

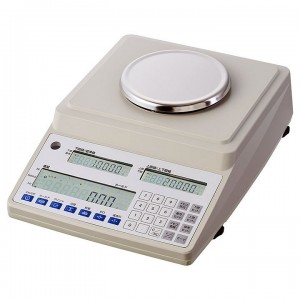

MC52CS-00BTS	乾電池駆動
MC52CS-00LMS	リレー出力（Din 8P）

※工場出荷時のみ対応となります。
