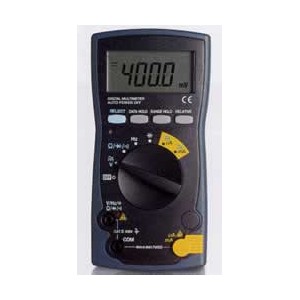

■MC45D771/MC45D772共通の特長
●二重成形による外周部は衝撃に強いエラストマーを採用
●人間工学に基づいた手にジャストフィットするデザイン
●液晶表示部は大きく見やすい文字を採用
●セーフティキャップを付けた電流測定端子を別設定
●データホールド、レンジホールド、リラティブ機能付
●約30分作動するオートパワーオフ機能搭載
■MC45D772の特長
●バックライト機能搭載の液晶表示部
●導通チェックはブザー音と同時にLEDが点灯
●1.5Vバッテリーチェックレンジ付
●交流・直流100Vまでの電圧測定と4/10Aの大電流レンジ付
●電流測定機能に高遮断容量(30kA)ヒューズを使用
■シリーズ
| MC45D771 | MC45D772 |  |  |
■MC45D771仕様
●DCV（直流電圧）
| レンジ | 確度 | 入力抵抗 | 備考 | | 400.0mV | ±(0.5%rdg＋2dgt) | ≧約100MΩ | | | 4.000V | ±(0.9%rdg＋2dgt) | 約11MΩ | | 40.00V | 約10MΩ | | 400.0V | | 600V |
●ACV（交流電圧）
| レンジ | 確度 | 入力抵抗 | 備考 | | 4.000V | ±(1.2%rdg＋7dgt) | 約11MΩ | ・確保保証周波数範囲：40Hz～400Hz(正弦波)
周波数が1kHzを超える場合、測定できません。 | | 40.00V | 約10MΩ | | 400.0V | | 600V |
●抵抗
| レンジ | 確度 | 備考 | | 400.0Ω | ±(1.2%rdg＋5dgt) | ・開放電圧：約DC0.4V
・測定電流は被測定抵抗の抵抗値によって変化します。 | | 4.000kΩ | | 40.00kΩ | | 400.0kΩ | | 4.000MΩ | ±(2.0%rdg＋3dgt) | | 40.00MΩ | ±(3.0%rdg＋3dgt) |
●周波数
| レンジ | 確度 | 備考 | | 5.000Hz | ±(0.3%rdg＋3dgt) | ・オートレンジのみ
・データホールド及びリラティブ機能は使用できません。
・感度：3Vms以上
・1Hz未満は測定できません。
・入力抵抗≧約2kΩ
入力抵抗が約2kΩと非常に低いので、測定時には多くの電流が流れます。
対接地間の周波数測定は、漏電ブレーカー等が動作する可能性があります。 | | 50.00Hz | | 500.0Hz | | 5.000kHz | | 50.00kHz | | 100.0kHz |
●コンデンサ容量
| レンジ | 確度 | 備考 | | 50.00nF | ±(5.0%rdg＋10dgt) | ・表示されている値をリラティブ機能によりキャンセルした後の確度
・オートレンジのみ
・漏れ電流の大きいコンデンサは測定できない場合があります。 | | 500.0nF | | 5.000μF | | 50.00μF | | 100.0μF |
●DCA（直流電流）
| レンジ | 確度 | 入力抵抗 | 備考 | | 400.0μA | ±(1.4%rdg＋3dgt) | 約100Ω | ・入力抵抗は、ヒューズ抵抗を除く | | 4000μA | | 40.00mA | 約1Ω | | 400.0mA |
●ACV（交流電圧）
| レンジ | 確度 | 入力抵抗 | 備考 | | 400.0μA | ±(1.8%rdg＋5dgt) | 約100Ω | ・確度保証周波数範囲：40Hz～400Hz(正弦波)
・入力抵抗は、ヒューズ抵抗を除く | | 4000μA | | 40.00mA | 約1Ω | | 400.0mA |
|
■MC45D772仕様
●DCV（直流電圧）
| レンジ | 確度 | 入力抵抗 | 備考 | | 400.0mV | ±(0.5%rdg＋2dgt) | ≧約100MΩ | | | 4.000V | ±(0.9%rdg＋2dgt) | 約11MΩ | | 40.00V | 約10MΩ | | 400.0V | | 1000V |
●ACV（交流電圧）
| レンジ | 確度 | 入力抵抗 | 備考 | | 4.000V | ±(1.2%rdg＋7dgt) | 約11MΩ | ・周波数範囲：40Hz～400Hz(正弦波)
周波数が1kHzを超える場合、測定できません。 | | 40.00V | 約10MΩ | | 400.0V | | 1000V |
●抵抗
| レンジ | 確度 | 備考 | | 400.0Ω | ±(1.2%rdg＋5dgt) | ・開放電圧：約DC0.4V
・測定電流は被測定抵抗の抵抗値によって変化します。 | | 4.000kΩ | | 40.00kΩ | | 400.0kΩ | | 4.000MΩ | ±(2.0%rdg＋3dgt) | | 40.00MΩ | ±(3.0%rdg＋3dgt) |
●周波数
| レンジ | 確度 | 備考 | | 5.000Hz | ±(0.3%rdg＋3dgt) | ・オートレンジのみ
・データホールド及びリラティブ機能は使用できません。
・感度：3Vms以上
・1Hz未満は測定できません。
・入力抵抗≧約2kΩ
入力抵抗が約2kΩと非常に低いので、測定時には多くの電流が流れます。
対接地間の周波数測定は、漏電ブレーカー等が動作する可能性があります。 | | 50.00Hz | | 500.0Hz | | 5.000kHz | | 50.00kHz | | 100.0kHz |
●コンデンサ容量
| レンジ | 確度 | 備考 | | 50.00nF | ±(5.0%rdg＋10dgt) | ・表示されている値をリラティブ機能によりキャンセルした後の確度
・オートレンジのみ
・漏れ電流の大きいコンデンサは測定できない場合があります。 | | 500.0nF | | 5.000μF | | 50.00μF | | 100.0μF |
●DCA（直流電流）
| レンジ | 確度 | 入力抵抗 | 備考 | | 400.0μA | ±(1.4%rdg＋3dgt) | 約100Ω | ・入力抵抗は、ヒューズ抵抗を除く | | 4000μA | | 40.00mA | 約1Ω | | 400.0mA | | 4.000A | ±(2.0%rdg＋3dgt) | 約0.01Ω | | 10.00A |
●ACV（交流電圧）
| レンジ | 確度 | 入力抵抗 | 備考 | | 400.0μA | ±(1.8%rdg＋5dgt) | 約100Ω | ・確度保証周波数範囲：40Hz～400Hz(正弦波)
・入力抵抗は、ヒューズ抵抗を除く | | 4000μA | | 40.00mA | 約1Ω | | 400.0mA | | 4.000A | ±(2.4%rdg＋5dgt) | 約0.01Ω | | 10.00A |
|
■仕様
| 品番 | MC45D771 | MC45D772 | | ダイオードテスト | 開放電圧 | 約DC1.5V | 約DC1.5V | | 導通チェック | 導通ブザー
発音範囲 | 0Ω～85Ω(±45Ω)で発音 | 0Ω～85Ω(±45Ω)で発音 | | 開放電圧 | 約DC0.4V | 約DC0.4V | | バッテリーチェック | - | 概略値(30Ω負荷時) 1.5V電池専用 | | 寸法・重量 | (H)166×(W)82×(D)44mm 340g | (H)166×(W)82×(D)44mm 360g | | 内蔵電流 | R6 (1.5V)×2 | R6 (1.5V)×2 | | 付属品 | テストリード、取扱説明書 | テストリード、取扱説明書 |
|
