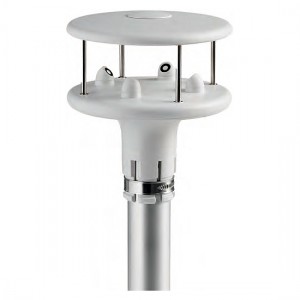

磁気コンパスを内蔵しており、風速および風向、デカルト座標U-V要素、瞬間風速（MC35D-53LS-SSのみ）を測定でる2次元超音波風向風速計です。
可動部のない構造によりメンテナンス頻度を著しく低減
メカタイプの風速計では困難な低風速の測定が可能
手早く簡単なφ40mmマスト取付け（オプションにて三脚）
低消費電力のため遠隔地での太陽電池＋蓄電池駆動が可能



■特長
●MC35D-53LS-ASはアナログ出力×2（風速、風向それぞれ1出力）で、4～20mA（標準）、0～1V、0～5Vまたは0～10Vの何れかに工場設定されます（ご発注時要指定）。
●MC35D-53LS-SSはRS485 Modbus-RTU出力です。
●当シリーズの風向風速計はφ40mmのマストに取付けます。
●風向風速計の設定、リアルタイム測定値のモニタ用にPCソフトウェアが準備されています（メーカーHPより無償ダウンロード可能）。
●オプションにてトレーサブルな校正証明書の発行も可能です。

■寸法図


■仕様

品番		MC35D-53LS-AS	MC35D-53LS-SS	MC35D-53LS-VS	MC35D-53LS-V1S	MC35D-53LS-V5S
風速	センサ	超音波センサ
	測定範囲	0～50m/s
	分解能	0.1m/s
	精度	±0.2m/sまたは±2％の何れか大きい値（0～35m/s） ±3％（＞35m/s）
風向	センサ	超音波センサ
	測定範囲	0～359°
	分解能	1°
	精度	±2°RMSE（風速1.0m/sから）
コンパス	センサ	磁気コンパス
	測定範囲	0～360°
	分解能	0.1°
	精度	±1°
供給電圧		DC10～30V（0～10Vアナログ出力はDC15～30V）
消費電力		26mA、DC12Vにて
アナログ出力※		風速・風向各1出力 DC4～20mA（標準） アナログ出力更新周期1Hz。	-	風速・風向各1出力 DC0～10V	風速・風向各1出力 DC0～1V	風速・風向各1出力 DC0～5V
デジタル出力		-	RS485、Modbus-RTU出力
測定インターバル		1秒から10分まで設定可
電気的接続		M23コネクタ
動作温度		-20～+55℃
耐久限界風速		90m/s
外形寸法		H?179mm、φ150mm
重量		約640g
ハウジング		ASA樹脂、金属部品AISI316ステンレススチール
保護等級		IP66
取付け方法		外径φ40mm、内径φ36mm、マスト取付け

※0～1V、0～5Vまたは0～10Vの何れかはご発注時要指定。
※風向・風速以外の気象測定も行う場合はこちら
※MIL規格防錆・耐塩害仕様はこちら
