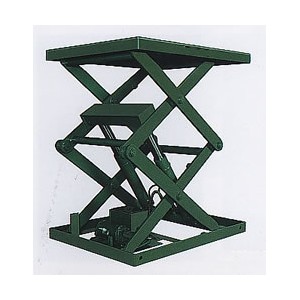

電動油圧シリンダーテーブルリフト(2段式)
商品番号：MC302AX100AP-BS
商品説明
標準塗装色：日塗工J7-422
能力：1000kg～3000kg
2段式、3段式
重量用でありながら、リンクの2段3段（高揚程）を用意。
標準塗装色：日塗工J7-422
能力：1000kg～3000kg
■特長
●押しボタン
※標準は押しボタン、ボタンを離せば止まります。
●フットSWも有ります。
※足を離せば止まります。
■タイプ
■寸法
■仕様
標準塗装色：日塗工J7-422
能力：1000kg～3000kg
■特長
●押しボタン
※標準は押しボタン、ボタンを離せば止まります。
●フットSWも有ります。
※足を離せば止まります。
■タイプ
| MC302AX100BS-BS | 3段式 |
|
 |
■寸法
| 品番 | 能力 (kg) |
揚程 (mm) |
テーブル寸法(mm) | 自重 (kg) |
別置き 油圧ユニット |
|||
| 幅 | 長さ | 最低高 | 最高高 | |||||
| MC302AX100AP-BS | 1,000 | 960 | 600 | 800 | 254 | 1,214 | 219 | J：450×500×310 K：500×600×350 L：600×700×350 M：600×700×450 N：700×800×450 |
| MC302AX100AR-BS | 1,140 | 950 | 1,394 | 259 | ||||
| MC302AX100BR-BS | 900 | 332 | ||||||
| MC302AX100AS-BS | 1,380 | 600 | 1,150 | 1,634 | 314 | |||
| MC302AX100BS-BS | 900 | 384 | ||||||
| MC302AX100BT-BS | 1,650 | 1,380 | 1,904 | 465 | ||||
| MC302AX100CT-BS | 1,200 | 573 | ||||||
| MC302AX100BV-BS | 2,000 | 900 | 1,670 | 2,254 | 534 | |||
| MC302AX100CV-BS | 1,200 | 597 | ||||||
| MC302AX100CW-BS | 2,400 | 2,000 | 350 | 2,750 | 825 | |||
| MC302AX200GP-BS | 2,000 | 960 | 650 | 800 | 330 | 1,290 | 300 | |
| MC302AX200GR-BS | 1,140 | 950 | 1,470 | 360 | ||||
| MC302AX200HR-BS | 900 | 400 | ||||||
| MC302AX200GS-BS | 1,380 | 650 | 1,150 | 1,710 | 470 | |||
| MC302AX200HS-BS | 900 | 510 | ||||||
| MC302AX200HT-BS | 1,650 | 1,380 | 1,980 | 620 | ||||
| MC302AX200IT-BS | 1,200 | 680 | ||||||
| MC302AX200HV-BS | 2,000 | 900 | 1,670 | 350 | 2,350 | 870 | ||
| MC302AX200IV-BS | 1,200 | 930 | ||||||
| MC302AX200HW-BS | 2,400 | 900 | 2,000 | 380 | 2,780 | 1,100 | ||
| MC302AX200IW-BS | 1,200 | 1,170 | ||||||
| MC302AX300JS-BS | 3,000 | 1,380 | 900 | 1,150 | 400 | 1,780 | 650 | |
| MC302AX300JT-BS | 1,650 | 1,380 | 420 | 2,070 | 780 | |||
| MC302AX300KT-BS | 1,200 | 820 | ||||||
| MC302AX300JV-BS | 2,000 | 900 | 1,670 | 450 | 2,450 | 1,000 | ||
| MC302AX300KV-BS | 1,200 | 1,100 | ||||||
| MC302AX300JW-BS | 2,400 | 900 | 2,000 | 500 | 2,900 | 1,330 | ||
| MC302AX300KW-BS | 1,200 | 1,400 | ||||||
| MC303AX100DP-BS | 1,000 | 1,400 | 600 | 800 | 400 | 1,800 | 310 | |
| MC303AX100DR-BS | 1,700 | 950 | 2,100 | 330 | ||||
| MC303AX100ER-BS | 900 | 370 | ||||||
| MC303AX100DS-BS | 2,050 | 600 | 1,150 | 2,450 | 430 | |||
| MC303AX100ES-BS | 900 | 460 | ||||||
| MC303AX100ET-BS | 2,500 | 1,380 | 2,900 | 630 | ||||
| MC303AX100FT-BS | 1,200 | 680 | ||||||
■仕様
| 品番 | タイプ | モーター (kw) |
上昇時間(秒) | 油圧 ユニット |
電源 | ケーブル(m) | 高圧ホース (m) |
||
| 50Hz | 60Hz | 電源 | 操作SW | ||||||
| MC302AX100AP-BS | 2段式 | 2 | 14 | 11 | Ｆ | 三相 200V |
3 | 5 | 3 |
| MC302AX100AR-BS | 21 | 17 | 3 | 5 | |||||
| MC302AX100BR-BS | 22 | 18 | 内蔵 | 3 | 5 | - | |||
| MC302AX100AS-BS | 27 | 23 | Ｆ | 3 | 5 | 3 | |||
| MC302AX100BS-BS | 31 | 25 | 内蔵 | 3 | 5 | - | |||
| MC302AX100BT-BS | 2 | 35 | 29 | 3 | 5 | ||||
| MC302AX100CT-BS | 3 | 5 | |||||||
| MC302AX100BV-BS | 45 | 37 | 3 | 5 | |||||
| MC302AX100CV-BS | 3 | 5 | |||||||
| MC302AX100CW-BS | 60 | 50 | 3 | 5 | |||||
| MC302AX200GP-BS | 2 | 23 | 19 | Ｇ | 3 | 5 | 3 | ||
| MC302AX200GR-BS | 28 | 23 | 3 | 5 | |||||
| MC302AX200HR-BS | 3 | 5 | |||||||
| MC302AX200GS-BS | 38 | 32 | 3 | 5 | |||||
| MC302AX200HS-BS | 41 | 34 | 3 | 5 | |||||
| MC302AX200HT-BS | 2 | 43 | 35 | 内蔵 | 3 | 5 | - | ||
| MC302AX200IT-BS | Ｈ | 3 | 5 | 3 | |||||
| MC302AX200HV-BS | 58 | 49 | Ｉ | 3 | 5 | ||||
| MC302AX200IV-BS | 3 | 5 | |||||||
| MC302AX200HW-BS | 77 | 64 | Ｊ | 3 | 5 | ||||
| MC302AX200IW-BS | 3 | 5 | |||||||
| MC302AX300JS-BS | 2 | 36 | 30 | Ｈ | 3 | 5 | 3 | ||
| MC302AX300JT-BS | 44 | 37 | 3 | 5 | |||||
| MC302AX300KT-BS | 3 | 5 | |||||||
| MC302AX300JV-BS | 64 | 53 | Ｊ | 3 | 5 | ||||
| MC302AX300KV-BS | 3 | 5 | |||||||
| MC302AX300JW-BS | 82 | 68 | 3 | 5 | |||||
| MC302AX300KW-BS | 3 | 5 | |||||||
| MC303AX100DP-BS | 3段式 | 1 | 32 | 27 | Ｇ | 3 | 5 | ?3??? | |
| MC303AX100DR-BS | 2 | 25 | 21 | 3 | 5 | ||||
| MC303AX100ER-BS | 29 | 24 | 3 | 5 | |||||
| MC303AX100DS-BS | 38 | 31 | 3 | 5 | |||||
| MC303AX100ES-BS | 40 | 33 | 3 | 5 | |||||
| MC303AX100ET-BS | 52 | 43 | 内蔵 | 3 | 5 | -? | |||
| MC303AX100FT-BS | 3 | 5 | |||||||
