商品詳細
手動エンドレスウインチ 本体(750kg)
商品番号:MC13EW-TFT7K
商品説明
タテ・ヨコ・ナナメ…
どの方向でも引っ張れる、ワイヤロープの長さに制限がない手動エンドレスウインチです。
ワイヤロープはレバー操作一つで簡単にセットできます。
■特長
●タテ・ヨコ・ナナメ自由自在に牽引可能
●ワイヤロープの牽引長さが無制限のエンドレスタイプ
●小型・軽量・長寿命設計
●解放レバー内蔵によりワイヤロープのセットが簡単
●オーバーロードを防ぐ安全ピンを採用
●ミリ単位でストロークの微調整が可能
※専用ワイヤロープを使用してください。
自重:7kg
最大能力:750kg
小型、軽量の手動万能ウインチ。
自重7kgと軽量で持ち運びが簡単
■主な用途
土木建設関係
屋根の吊り上げ及びスライド工法、建起し作業
林業関係
材伐採時の位置決め、木起し
場内搬送関係
重量物の移動、機械の据付け作業
設備配管関係
配管の吊り上げ
防災・消防関係
事故、災害時の救助作業
造船関係
重量物の移動、スパット台船昇降装置
鉄道関係
脱線車の復旧、レールの横引き、電柱の荷降し作業
造園石材関係
庭石の移動、門柱の組石
電気、通信関係
送電線の緊線作業
イベント関係
大型テントの設営、スキーリフトのワイヤロープの引き込み
■タイプ/専用ロープ
■寸法図
■仕様
※ワイヤロープは別売りです。
※1:最大能力とは、ワイヤロープにかかる張力を意味します。
※2:テコ比30:1とは、パイプハンドル取手部の操作力が張力の1/30で操作ができることを意味します
※2:テコ比40:1とは、パイプハンドル取手部の操作力が張力の1/40で操作ができることを意味します
※2:テコ比85:1(52 : 1)とは、パイプハンドル取手部の操作力が、張力の1/85(1/52)で操作ができることを意味します。
■ワイヤーロープ仕様
どの方向でも引っ張れる、ワイヤロープの長さに制限がない手動エンドレスウインチです。
ワイヤロープはレバー操作一つで簡単にセットできます。
■特長
●タテ・ヨコ・ナナメ自由自在に牽引可能
●ワイヤロープの牽引長さが無制限のエンドレスタイプ
●小型・軽量・長寿命設計
●解放レバー内蔵によりワイヤロープのセットが簡単
●オーバーロードを防ぐ安全ピンを採用
●ミリ単位でストロークの微調整が可能
※専用ワイヤロープを使用してください。
自重:7kg
最大能力:750kg
小型、軽量の手動万能ウインチ。
自重7kgと軽量で持ち運びが簡単
■主な用途
土木建設関係
屋根の吊り上げ及びスライド工法、建起し作業
林業関係
材伐採時の位置決め、木起し
場内搬送関係
重量物の移動、機械の据付け作業
設備配管関係
配管の吊り上げ
防災・消防関係
事故、災害時の救助作業
造船関係
重量物の移動、スパット台船昇降装置
鉄道関係
脱線車の復旧、レールの横引き、電柱の荷降し作業
造園石材関係
庭石の移動、門柱の組石
電気、通信関係
送電線の緊線作業
イベント関係
大型テントの設営、スキーリフトのワイヤロープの引き込み
■タイプ/専用ロープ
MC13EW-TFT7K | MC13EW-TFT7K-WR |
MC13EW-TFT16K | MC13EW-TFT16K-WR |
MC13EW-TFT35K | MC13EW-TFT35K-WR |

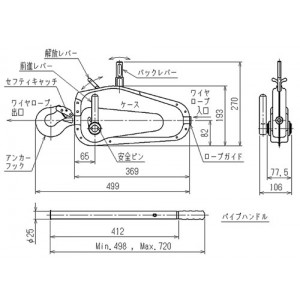

■寸法図
MC13EW-TFT7K |
MC13EW-TFT16K |
MC13EW-TFT35K |
■仕様
品番 | MC13EW-TFT7K | MC13EW-TFT16K | MC13EW-TFT35K |
最大能力※1 | 750kg | 1600kg | 3000kg |
自重 | 7kg | 18kg | 26kg |
揚程 | ワイヤロープ自体の長さ | ||
専用ワイヤーロープ径 | φ8.3mm(最大径) | φ11.7mm(最大径) | φ16.3mm(最大径) |
レバー1往復で動く ワイヤーロープの長さ |
60mm | 70mm | 26mm(48mm)(2段切換) |
テコ比※2 | 30:1 | 40:1 | 85:1 (52:1) |
ワイヤーロープ破断強度 | 44.1kN | 94.1kN | 177kN |
安全ピンの耐力 | 約1500kg | 約3200kg | - |
※ワイヤロープは別売りです。
※1:最大能力とは、ワイヤロープにかかる張力を意味します。
※2:テコ比30:1とは、パイプハンドル取手部の操作力が張力の1/30で操作ができることを意味します
※2:テコ比40:1とは、パイプハンドル取手部の操作力が張力の1/40で操作ができることを意味します
※2:テコ比85:1(52 : 1)とは、パイプハンドル取手部の操作力が、張力の1/85(1/52)で操作ができることを意味します。
■ワイヤーロープ仕様
品番 | 品名 | 専用ワイヤーロープ径 | 破断荷重 | 表面 | 単位重量 |
MC13EW-TFT7K-WR | 750kg専用ワイヤーロープ (20m×1本) |
φ8.3mm(最大) | 44.1kN | メッキなし | 0.3kg/m |
MC13EW-TFT16K-WR | 1600kg専用ワイヤーロープ (20m×1本) |
φ11.7mm(最大) | 94.1kN | メッキなし | 0.55kg/m |
MC13EW-TFT35K-WR | 3000kg専用ワイヤーロープ (10m×1本) |
φ16.3mm(最大) | 177kN | メッキなし | 1.1kg/m |
