ホイスト

タテ・ヨコに加え、ナナメにも引っ張り可能。

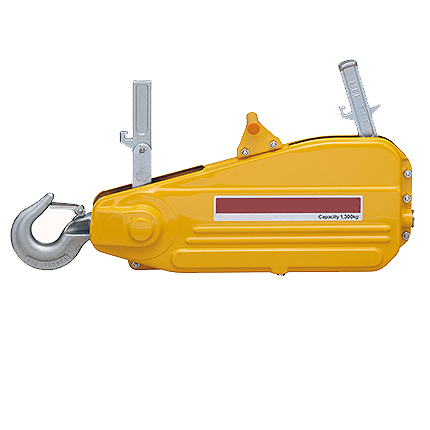

持ち運びが簡単なハンディタイプの小型・軽量でパワフルな手動エンドレスウインチです。
ワイヤロープの長さに制限がないエンドレスタイプのため、多様な現場の揚程に対応可能です。


■特長
●軽量でもパワフル
●タテ・ヨコ・ナナメ自由自在に牽引可能
●ワイヤロープの牽引長さが無制限のエンドレスタイプ
●優れた耐久性
●解放レバー内蔵によりワイヤロープのセットが簡単
●オーバーロードを防ぐ安全ピンを採用
●ミリ単位でストロークの微調整が可能

■主な用途
●林業関係：材伐採時の位置決め、木起し
●電気・通信関係：ケーブルの布設
●造園石材関係：庭石の移動、門柱の組石
●設備配管関係：配管の吊り上げ
●レジャー関係：4WD車の牽引、防災・災害時のレスキュー等
●場内搬送関係：重量物の移動、機械の据付け作業
●建設関係：仮設足場の昇降作業
●建築土木関係：建物の建起し作業


■タイプ

MC13EW-LTX5K	MC13EW-LTX13K

■仕様

品番	MC13EW-LTX5K	MC13EW-LTX13K
最大能力※1	500kg	1300kg
揚程	ワイヤロープ自体の長さ	ワイヤロープ自体の長さ
専用ワイヤロープ径	φ8.3mm(最大径)	550x302x87mm
レバー1往復で動く ワイヤロープの長さ	35mm	60mm
ハンドル長さ	Min400mm Max600mm	Min700mm Max1159mm
テコ比	39：1※2	46：1※3
ワイヤロープ破断強度	34.3kN	94.1kN
安全ピンの耐力	約1000kg	約2600kg
寸法	434×215×86.6mm	550×302×87mm
自重	4kg	9kg

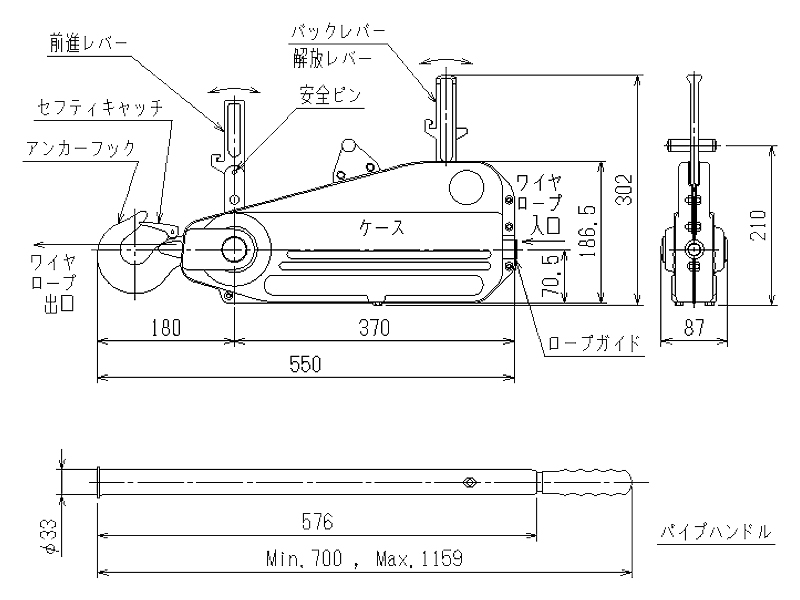

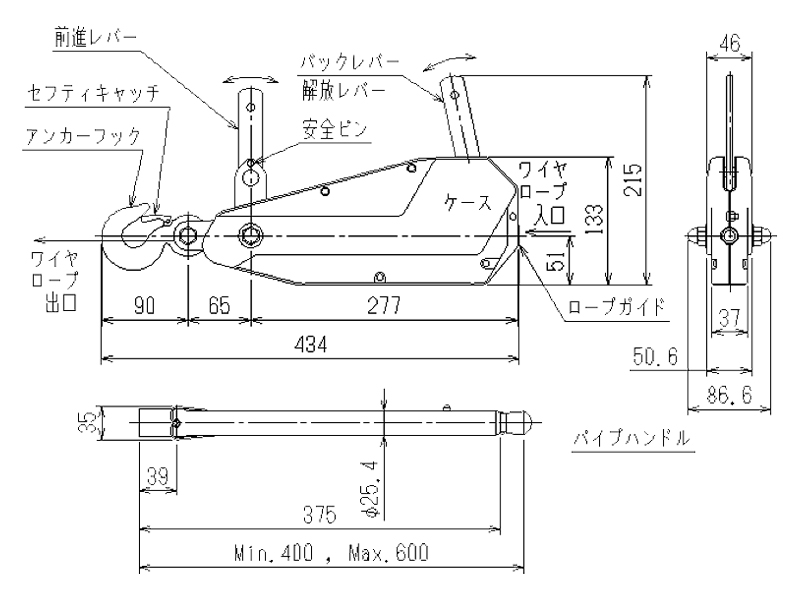

寸法図
パッケージ内容	本体、パイプハンドル、交換用安全ピン×2、検査証、取扱説明書
	ナイロンスリング、解放用押えバット、 専用ワイヤーロープ（10m）	-

※1:最大能力とは、ワイヤロープにかかる張力を意味します。
※2:テコ比39:1とは、パイプハンドル取手部の操作力が、張力の1/39で操作ができることを意味します。
※3:テコ比46:1とは、パイプハンドル取手部の操作力が、張力の1/46で操作ができることを意味します。
※4：MC13EW-LTX13Kにはワイヤーロープは含まれておりません。




■オプション

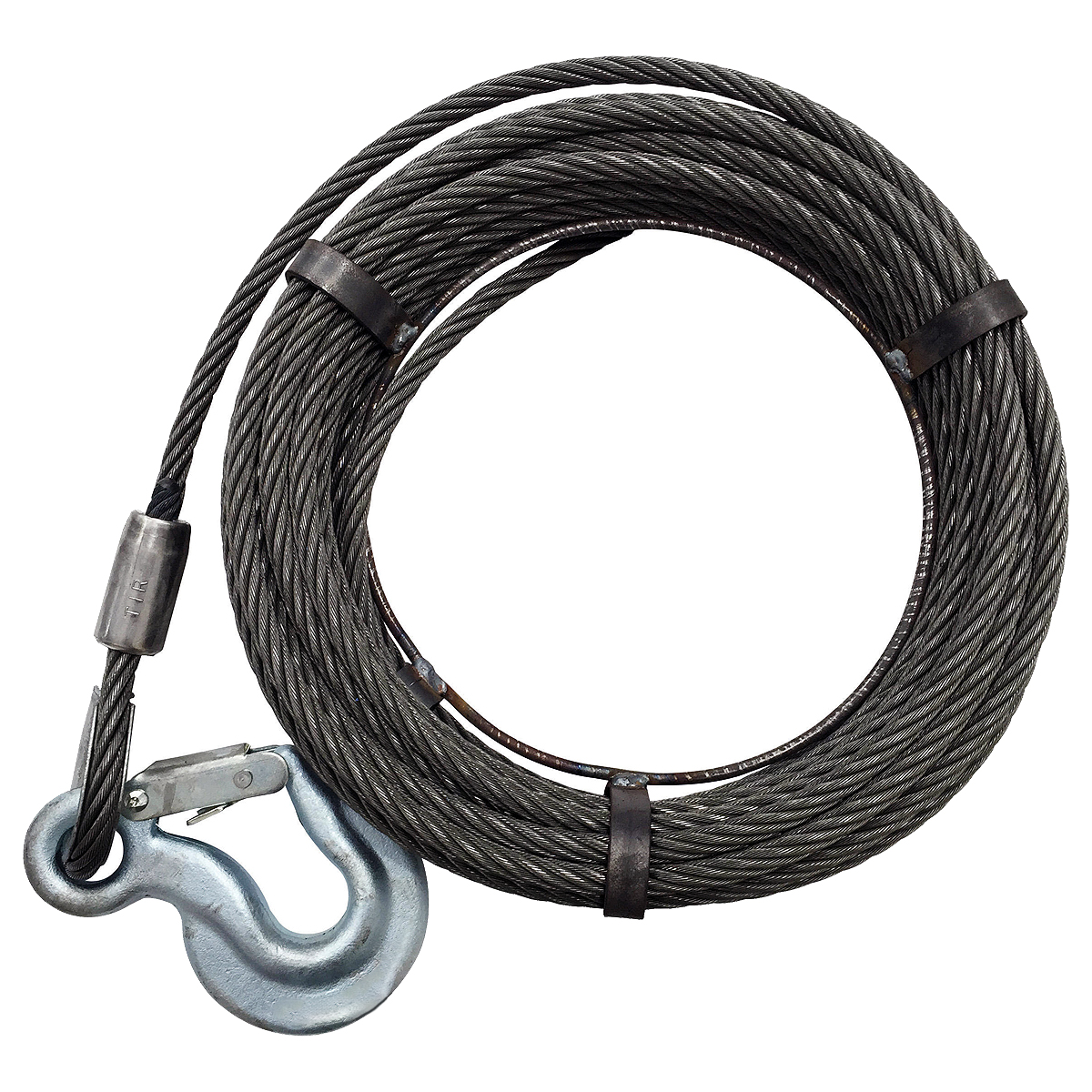

●手動エンドレスウインチ専用ワイヤーロープ

品番	MC13EW-LTX5K-WR	MC13EW-LTX13K-WR
専用ワイヤロープ径	φ8.3mm（最大）	φ11.7mm（最大）
長さ	10m	20m
破断荷重	34.3kN	94.1kN
表面	メッキなし	メッキなし
単位重量	0.3kg/m	0.55kg/m
