測定機器

■特長
●センサー部を本体から取り外すことができ、離れた場所の測定に便利です。
●センサーを本体に取り付けた状態で180度回転させることができます。
●最大、最小照度表示(MAX/MIN)機能
●測定値固定表示(HOLD)機能
●暗所で見やすいバックライト機能

■LED、蛍光灯の照度の表示に対応
白色電球の照度の他にLED、蛍光灯の照度を参考値として表示ができます。

光源	想定光源
白色電球	2856K、白色電球
LED照明(昼白色)	5000K、1100lm、11W相当のLED
LED照明(電球色)	3000K、1055lm、11W相当のLED
緑色LED	色波長560nm相当のLED
赤色LED	色波長640nm相当のLED
青色LED	色波長480nm相当のLED
蛍光灯(温白色)	4000K、1350lm、18W相当の蛍光灯
蛍光灯(昼光色)	6500K、1275lm、18W相当の蛍光灯
任意設定	－

※Kは色温度を示す

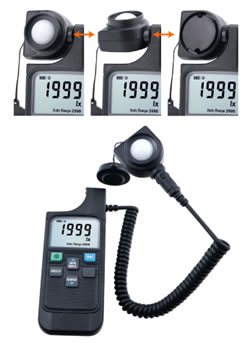

■センサー部の角度調整・取り外しが可能
センサー部を横にスライドさせると本体から外せます。


■各部名称

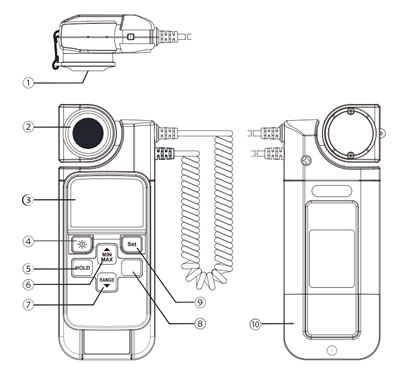

	本体 ① センサーカバー ② センサー(受光部) ③ LCD表示部 ④ 電源ボタン/バックライトボタン ⑤ HOLDボタン ⑥ MAX/MINボタン/▲ボタン ⑦ レンジ切替ボタン/▼ボタン ⑧ (使用しません) ⑨ 設定ボタン ⑩ 電池蓋

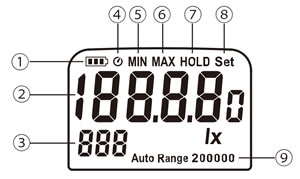

	ディスプレイ ① 電池残量表示 ② 照度表示 ③ 光源設定表示 ④ オートパワーオフ機能表示 ⑤ MIN表示 ⑥ MAX表示 ⑦ HOLD表示 ⑧ SET表示 　（測定光源の設定モード時に点灯） ⑨ レンジ表示

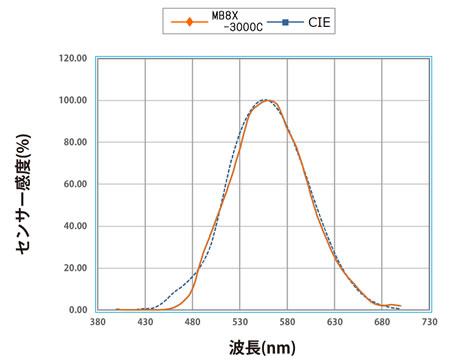

■センサースペクトラム


■仕様
●電気的性能

レンジ	測定範囲	分解能
200 lux	0.0 ～ 199.9 lux	0.1 lux
2000 lux	200 ～ 1999 lux	1 lux
20000 lux	2000 ～ 19990 lux	10 lux
200000 lux	20000 ～ 199900 lux	100 lux

測定確度	± 3 ％rdg ± 5 digits (標準光源にて)
角度誤差	10°：± 1 ％
	30°：± 2 ％
	60°：± 5 ％
	80°：± 20 ％
温度特性	± 0.1 ％ / ℃　(25 ℃基準)

●一般的性能

表示更新	0.5 秒 / 1 回
オートパワーオフ	約 30 分 (解除可能)
使用温湿度	0～+40 ℃、80 ％RH以下（但し、結露のないこと）
保存温湿度	-10～+50℃、70 ％RH以下（但し、結露のないこと、電池を含まず）
寸法	本体：約 W63× H169× D37mm
	コード長　約 23 ～ 50 cm
重量	約230g（電池含む）
電源	単3形乾電池 × 2 本
電池寿命	約 80 時間　(アルカリ乾電池使用時)
付属品	取扱説明書、収納ケース
校正	可（標準光源のみ）

※仕様および外観は、改良の為予告なく変更する場合があります。
※使用頻度、使用状態により連続動作時間は短くなります。

（！）照度計使用上のご注意
●白色光源の他にLED、蛍光灯を想定した照度測定設定ができますが、全てのLED、蛍光灯光源に対する測定を保証するものではありません。
●色温度、光束等の違いにより、本器での測定値の表示とは差分が生じます。ご注意ください。
●LED光源での校正はできません。従来の標準光源による校正となります。
●PWM(パルス幅変調)制御された照明には対応しておりません。
●照度計は、標準電球と呼ばれるフィラメント型電球を標準光源として校正されています。一般作業現場で多く使われている蛍光灯、LED照明などは、標準電球と比べて光の波長が異なるため測定値が異なることがあります。
このような場合には、複数の照度計（異なるメーカーの異なるモデル）で測定して平均値を取る、などの工夫が必要となります。
