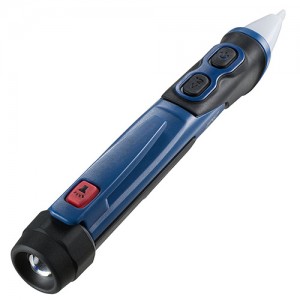

約12Vの低電圧から検出可能な「ワイドモード」機能付きの非接触式AC検電器。
・検電状態を音とLEDでお知らせ。
・暗い所で便利なLEDライトをプローブ先端と製品底面の2か所に装備。
・IP67の防水・防塵耐性に準拠。突然の雨や水没、埃などの過酷な環境に対応しました。
・2mの落下耐性で衝撃対策も強化。



●防塵・防水性能
IP67規格に準拠した防塵防水構造です。突然の雨や水没、埃の多い過酷な現場でも安心して使用できます。
IP67：粉塵が内部に侵入せず、水深1mに30分間浸しても浸水しない保護性能

●耐落下性能
2ｍの高さからの落下にも耐える耐落下性能があります。

●AC12V～ ワイドモード
約12 Vの低電圧から検出可能なワイドモード付です。

●LED点灯イメージ（先端側）


●LED点灯イメージ（底面側）


■操作手順
被覆線にテストプローブの先端を接触させます。
交流電圧を検出すると、音とLEDでわかりやすくお知らせします。

・測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。
・測定対象は被覆線です。

●ノーマルモード・ワイドモード
12Vボタンを押し続けている間、低電圧にも対応する「ワイドモード」になります。

※低電圧側の検電電圧AC12Vは目安です。正確な電圧値を測定する場合はテスター等をご使用ください。

■各部名称：本体

①電池キャッップ ②背面LEDライト ③背面LEDライトボタン ④ワイドモードボタン ⑤電源ボタン	⑥状態表示LED部 ⑦テストプローブ ⑧プローブ先端LEDライト ⑨センサー検知部 ⑩防水リング（内蔵）

■仕様
●電気的性能

	検電検出範囲	周波数
ノーマルモード時 AC検出電圧	100 ～ 1000 V	50 ～ 60 Hz
ワイドモード時 AC検出電圧	12 ～ 1000 V

●一般仕様

オートパワーオフ	約5分（解除不可）
使用温湿度	0～+50℃、80%RH以下 (但し、結露のないこと)
保存温湿度	-10 ～ +60 ℃、80 %RH以下 （但し、電池を含まず、結露のないこと）
寸法	約 W24×H161×D29mm
重量	約68g（電池含む）
電源	単4形乾電池 × 2本
電池寿命	約30時間（アルカリ電池使用時）
付属品	取扱説明書
校正	不可

※背面LEDライトを多用されますと電池の寿命が短くなります。
