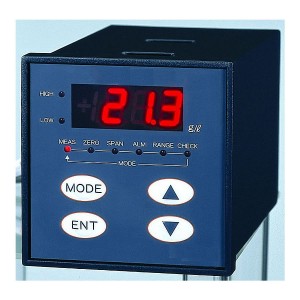

銅(Cu)濃度測定モニター（高濃度）
参考画像

銅(Cu)濃度測定モニター（高濃度）

商品番号：MB27CM-613K-H

商品説明

本器は電解硫酸銅メッキ液、硫酸銅エッチング液の銅濃度を吸光光度法で連続的に測定し、溶液中の濃度を記録し、出力信号を制御系に接続することで銅濃度を常に最適濃度に制御することができます。
又、検出器は参照光付になっていますのでLEDの光量変化を自動補正して正確な硫酸銅の濃度測定が可能になります。


■特徴
プローブタイプ、吸光光度法、硫酸銅濃度検出器
無試薬型でｐＨ等の影響が無い硫酸銅濃度検出器
参照光付検出器で長期の安定した測定が可能


■流通型測定システム（1）



■流通型測定システム（2）　プローブ検出型



■プローブ型検出器
汚れ付着の場合は付属ブラシで簡単掃除



■MB27CM-613K-LQ45FL＋プローブ型検出器
プローブ型銅濃度検出器
高濃度用　MB27CM-613K-D03P45
低濃度用　MB27CM-613K-D10P45



■浸漬型銅濃度検出器
高濃度用　MB27CM-613K-D03PH45
低濃度用　MB27CM-613K-D10PH45



■流通型検出器
流通型銅濃度検出器（一体型）
高濃度用　MB27CM-613K-D03F
低濃度用　MB27CM-613K-D10F




■外形寸法図



■指示変換器　仕様
品番 MB27CM-613K-H MB27CM-613K-L MB27CM-613K-S
タイプ 高濃度測定用 低濃度測定用 硫酸銅
測定範囲 0.0～80.0g/l（Cu） 0.00～20.00g/lCu) 0～300g/l(CuS04)
表示分解能 0.1g/㍑ 0.01g/㍑ 1g/㍑
表示 LED　赤3.1/2桁
伝送出力 DC4～20mA標準（絶縁型）、負荷抵抗550Ω以下
　 銅（高濃度）
FS：80g/l		 銅（低濃度）
FS：20g/l		 硫酸銅
FS：300g/l
レンジ1 0～20 0～5 0～100
レンジ2 0～50 0～10 0～200
レンジ3 0～80 0～20 0～300
接点出力 上限、下限各a,b接点（無電圧）接点容量（AC200V1A抵抗負荷）以下
ホールド出力 外部からの無電圧接点信号入力で伝送出力と接点信号をホールド
再現性 ±2%以内（F.S）
温度補償 半導体温度素子による自動温度補償
電源電圧 AC85～240V、50/60Hz
外形寸法 96(W)×96(H)×163(D)
標準構成 指示変換器、検出器（ご指定）、校正容器（プローブ型の場合）
計器パネル取付具、取扱説明書
重量 約2kg
オプション 校正用標準液


■検出器仕様
品番 MB27CM-613K-D03F MB27CM-613K-D10F
タイプ 流通型（高濃度用） 流通型（低濃度用）
測定方式 吸光光度法
接液部材質 PPS、石英ガラス、FKM、PVC（浸漬型ホルダー）、PP
測定液条件
流通型 推奨温度：5～50℃以下、溶剤の共存不可
50℃～90℃の場合、水冷却システム採用推奨
浸漬型 推奨温度：5～50℃以下、溶剤の共存不可
ケーブル長 6m標準
ホルダー長 浸漬型の場合：0.5～1.5mご指定
接続 流通型：φ4×φ6　PPチューブ接続


品番 MB27CM-613K-D03PH45 MB27CM-613K-D10PH45
タイプ 浸漬型（高濃度用）
（標準プローブ型＋浸漬ホルダー）		 浸漬型（低濃度用）
（標準プローブ型＋浸漬ホルダー）
測定方式 吸光光度法
接液部材質 PPS、石英ガラス、FKM、PVC（浸漬型ホルダー）、PP
測定液条件
流通型 推奨温度：5～50℃以下、溶剤の共存不可
50℃～90℃の場合、水冷却システム採用推奨
浸漬型 推奨温度：5～50℃以下、溶剤の共存不可
ケーブル長 6m標準
ホルダー長 浸漬型の場合：0.5～1.5mご指定
接続 流通型：φ4×φ6　PPチューブ接続

品番 MB27CM-613K-D03P45 MB27CM-613K-D10P45
タイプ 標準プローブ型（高濃度用） 標準プローブ型（低濃度用）
測定方式 吸光光度法
接液部材質 PPS、石英ガラス、FKM、PVC（浸漬型ホルダー）、PP
測定液条件
流通型 推奨温度：5～50℃以下、溶剤の共存不可
50℃～90℃の場合、水冷却システム採用推奨
浸漬型 推奨温度：5～50℃以下、溶剤の共存不可
ケーブル長 6m標準
ホルダー長 浸漬型の場合：0.5～1.5mご指定
接続 流通型：φ4×φ6　PPチューブ接続

品番 MB27CM-613K-LQ45FL
タイプ プローブ型流通型ホルダー（流通型測定用）
測定方式 吸光光度法
接液部材質 PPS、石英ガラス、FKM、PVC（浸漬型ホルダー）、PP
測定液条件
流通型　 推奨温度：5～50℃以下、溶剤の共存不可
　 50℃～90℃の場合、水冷却システム採用推奨
浸漬型　 推奨温度：5～50℃以下、溶剤の共存不可
ケーブル長 6m標準
ホルダー長 浸漬型の場合：0.5～1.5mご指定
接続 流通型：φ4×φ6　PPチューブ接続
