丸型バネテンションゲージ置針式
商品番号：MA84MB-200GO
商品説明
●丸型バネ式テンションゲージは押力、引力、板ばねなど測定する場合、スプリングの力を応用して円筒形にメモリを表し、正確に測定するゲージです。
●①のスタンダード用は一般に広く用いられるタイプですが、水平状態にして使用する場合は、寸法表によって水平時の誤差を実際測定値に加算して下さい。また、逆垂直使用時には水平時誤差の倍になります。
●精度：±1目盛
※海外向け製品です。
ニュートン（N）表示はこちら

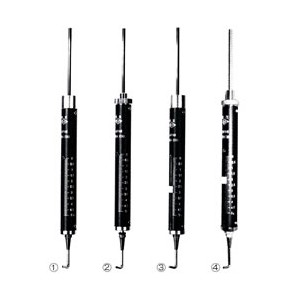

■タイプ
①：スタンダードタイプ
②：0点調整付水平垂直兼用タイプ
③：置針式
④：0点調整付置針式
■仕様
●スタンダード用
■仕様
●0点調整付水平垂直兼用タイプ、置針式、0点調整付置針式
●0点調整付水平垂直兼用タイプ
●置針式
●0点調整付置針式
■寸法
①：スタンダードタイプ
②：0点調整付水平垂直兼用タイプ
③：置針式
④：0点調整付置針式
■仕様
●スタンダード用
| 品番 | 秤量（ｇ） | 一目（ｇ） | 水平時誤差（g） | 重量（ｇ） |
| MA84MB-10G | 10 | 0.5 | 4 | 40 |
|---|---|---|---|---|
| MA84MB-30G | 30 | 1 | 45 | |
| MA84MB-50G | 50 | 10 | ||
| MA84MB-110G | 110 | 2 | 50 | |
| MA84MB-200G | 200 | 5 | ||
| MA84MB-300G | 300 | |||
| MA84MB-500G | 500 | 10 | 35 | 100 |
| MA84MB-600G | 600 | 20 | ||
| MA84MB-1KG | 1,000 | 25 | ||
| MA84MB-1.5KG | 1,500 | 50 | ||
| MA84MB-2KG | 2,000 | |||
| MA84MB-2.5KG | 2,500 | 50 | 150 | |
| MA84MB-3KG | 3,000 | |||
| MA84MB-4KG | 4,000 | 100 | 250 | |
| MA84MB-5KG | 5,000 | 100 | ||
| MA84MB-7KG | 7,000 | 200 | ||
| MA84MB-10KG | 10,000 | |||
| MA84MB-15KG | 15,000 | 250 | 500 | |
| MA84MB-20KG | 20,000 | 650 | ||
| MA84MB-30KG | 30,000 | 250 | 350 | 950 |
| MA84MB-50KG | 50,000 | 500 | ||
| MA84MB-100KG | 100,000 | 1,000 | 1200 |
■仕様
●0点調整付水平垂直兼用タイプ、置針式、0点調整付置針式
| 品番 | 秤量 （g） |
一目 （g） |
水平時 誤差（g） |
重量 （ｇ） |
||
| 0点調整付 | 置針式 | 0点調整付置針式 | ||||
| MA84MB-50GAJ | MA84MB-50GO | MA84MB-50GAJO | 50 | 1 | 10 | 45 |
|---|---|---|---|---|---|---|
| MA84MB-110GAJ | MA84MB-110GO | MA84MB-110GAJO | 110 | 2 | 50 | |
| MA84MB-200GAJ | MA84MB-200GO | MA84MB-200GAJO | 200 | 5 | ||
| MA84MB-300GAJ | MA84MB-300GO | MA84MB-300GAJO | 300 | |||
| MA84MB-500GAJ | MA84MB-500GO | MA84MB-500GAJO | 500 | 10 | 35 | 100 |
| MA84MB-600GAJ | MA84MB-600GO | MA84MB-600GAJO | 600 | 20 | ||
| MA84MB-1KGAJ | MA84MB-1KGO | MA84MB-1KGAJO | 1,000 | 25 | ||
| MA84MB-1.5KGAJ | MA84MB-1.5KGO | MA84MB-1.5KGAJO | 1,500 | 50 | ||
| MA84MB-2KGAJ | MA84MB-2KGO | MA84MB-2KGAJO | 2,000 | |||
| MA84MB-2.5KGAJ | MA84MB-2.5KGO | MA84MB-2.5KGAJO | 2,500 | 50 | 150 | |
| MA84MB-3KGAJ | MA84MB-3KGO | MA84MB-3KGAJO | 3,000 | |||
| MA84MB-4KGAJ | MA84MB-4KGO | MA84MB-4KGAJO | 4,000 | 100 | 250 | |
| MA84MB-5KGAJ | MA84MB-5KGO | MA84MB-5KGAJO | 5,000 | 100 | ||
| MA84MB-7KGAJ | MA84MB-7KGO | MA84MB-7KGAJO | 7,000 | 200 | ||
| MA84MB-10KGAJ | MA84MB-10KGO | MA84MB-10KGAJO | 10,000 | |||
| MA84MB-15KGAJ | MA84MB-15KGO | MA84MB-15KGAJO | 15,000 | 250 | 500 | |
| MA84MB-20KGAJ | MA84MB-20KGO | MA84MB-20KGAJO | 20,000 | 650 | ||
| MA84MB-30KGAJ | MA84MB-30KGO | MA84MB-30KGAJO | 30,000 | 250 | 350 | 950 |
| MA84MB-50KGAJ | MA84MB-50KGO | MA84MB-50KGAJO | 50,000 | 500 | ||
| MA84MB-100KGAJ | MA84MB-100KGO | MA84MB-100KGAJO | 100,000 | 1,000 | 1200 | |
●0点調整付水平垂直兼用タイプ
●置針式
●0点調整付置針式
■寸法
| 秤量（g） | A（mm） | B（mm） | C（φ） | D（mm） | E（mm） | F（mm） | G（mm） | H（mm） | I（mm） | J（mm） | K（mm） |
| 10 | 2 | 60 | 15 | 13 | 13 | 112 | 40 | 3 | 15 | 1.6 | 38 |
| 30 | 75 | 60 | |||||||||
| 50 | 66 | 116 | |||||||||
| 110 | 71 | 112 | |||||||||
| 200 | |||||||||||
| 300 | |||||||||||
| 500 | 4 | 6 | 18 | 13 | 16 | 120 | 56 | 4 | 18 | 2.5 | 37 |
| 600 | |||||||||||
| 1,000 | |||||||||||
| 1,500 | |||||||||||
| 2,000 | |||||||||||
| 2,500 | 78 | 145 | 61 | ||||||||
| 3,000 | |||||||||||
| 4,000 | 6 | 80 | 24 | 15 | 22 | 171 | 68 | 5 | 24 | 3.5 | 48 |
| 5,000 | |||||||||||
| 7,000 | |||||||||||
| 10,000 | |||||||||||
| 15,000 | 8 | 137 | 34 | 32 | 225 | 94 | 6 | 34 | 7 | 68 | |
| 20,000 | |||||||||||
| 30,000 | 182 | 40 | 38 | 295 | 130 | 40 | |||||
| 50,000 | |||||||||||
| 100,000 | 133 | 342 |
